Соединение радиаторов отопления: методы, схемы, разборка и

Как выполнить соединение радиаторов отопления между собой, дабы обеспечить качественный обогрев помещения?

Данный вопрос особенно актуален, в случае если отопительная система проектируется и устанавливается в только что выстроенном доме. Но, и в уже эксплуатируемых зданиях модель подключения возможно пересмотрена и обновлена для обеспечения большей энергоэффективности применяемой отопительной системы.

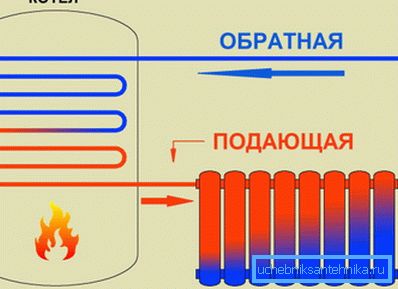

Принцип устройства и работы автономного отопления

В данной статье мы рассмотрим, какая схема соединения радиаторов отопления в частном доме может принимать во внимание оптимальной и из-за чего. Помимо этого, мы определим каковы особенности реализации каждой из предложенных схем.

Конструкционные изюминки

Конструкция биметаллических и алюминиевых радиаторов

На рынке представлен большой ассортимент отопительных устройств, каковые вычислены на заполнение теплоносителем, циркулирующим по секциям и отдающим наряду с этим часть тепла железным деталям. Железные детали в конструкции прибора, со своей стороны, высвобождают тепло в вохдух.

Фум-лента – наиболее распространённый материал для резьбовых соединений радиаторов отопления

Независимо от того, какова конструкция применяемых батарей — панельная либо секционная, у них у всех имеется одно неспециализированное свойство — наличие четырех впускных отверстий. Два отверстия находятся в верхней части торцов, а два отверстия – в нижней части.

Эти отверстия нужны для подключения к трубам отопительной системы. Выбор нижних либо верхних отверстий с целью проведения монтажных работ возможно обусловлен изюминками размещения прибора и выбранной схемой подключения.

Обзор актуальных способов

Присоединение радиаторов отопления к трубам возможно выполнено в соответствии со следующими методами:

  • Самым несложным и одновременно эффективным методом присоединения труб к батарее есть подведение подачи сверху и обратки снизу.
Самое простое и одновременно эффективное соединение алюминиевых радиаторов отопления

Преимуществом для того чтобы решения есть то, что теплоноситель проходит по отопительному прибору фактически самотеком. При применении данной схемы секции установленного радиатора будут стремительнее заполняться, тогда как давление на соединительные фитинги будет маленьким.

Недостаток метода содержится в том, что такое подведение труб редко употребляется в современных квартирах и зданиях.

  • Одностороннее подсоединение радиаторов отопления к трубам практически кроме этого действенно как прошлая схема, поскольку теплоноситель поддается сверху, а уходит в нижнее отверстие. Эффективность радиатора при таком монтаже образовывает около 97 %.
Боковое подключение

Принципиально важно: В случае если таким методом устанавливается алюминиевая батарея, имеется ограничения по количеству применяемых секций. Число секций в этом случае не должно быть больше 20 единиц.

  • Нижний метод подсоединения, не обращая внимания на меньшую эффективность (около 88 %), везде пользуется все большей популярностью. Это и не удивительно, поскольку современные системы отопления выполняются при помощи скрытой под полом подводки труб.
Нижнее подсоединение

Не обращая внимания на то что итог проведения монтажных работ своими руками в этом случае выглядит более бережно, потребуется больше времени на заполнение секций теплоносителем и, как следствие, больше времени на обеспечение комфортной температуры в помещении.

Подводка снизу, а обратка сверху

Подведение подачи снизу возможно мотивированно лишь только изюминкой монтажа труб. Эффективность применения батарей, подключенных так не превышает 75-78%.

  • Нижнее одностороннее подключение видится не довольно часто, однако имеется кое-какие отопительные батареи, где отверстия на подачу и обратку находятся в нижней боковой части радиатора.
Подводка и обратка снизу

С позиций эстетической привлекательности таковой метод подсоединения в полной мере оправдан, но с позиций эффективности батареи лучше рассмотреть первые два способа.

Как размещение батареи воздействует на эффективность её применения

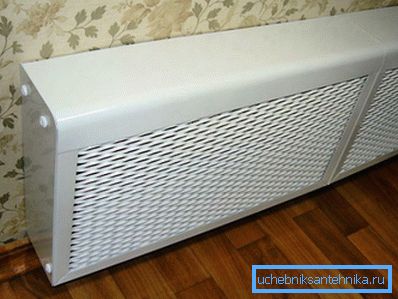

На фото декоративный короб - экран

Как уже было сказано методы подсоединения радиаторов отопления к трубам влияют на эффективность работы всей системы. Оказывается, не меньшее влияние имеет размещение отопительного прибора.

Рассмотрим наиболее распространенные обстановки:

  • Верхняя часть радиатора всецело прикрыта подоконником. В совершенном случае эффективность батареи образовывает 100%, но наряду с этим верхнюю часть прибора ничто не должно прикрывать. В нашем же случае кромка подоконника изменяет направление нагретого воздуха и эффективность со ста процентов понижается до девяносто шести.
  • Батарея в угоду дизайну помещения запрятана в нишу. В этом случае эффективность работы прибора понижается на 7%.
  • Батарея для эстетической привлекательности закрыта декоративным экраном. В случае если экран имеет достаточную перфорацию спереди и в верхней части утрата теплоотдачи составит 5%. В случае если экран фактически лишен перфорации и наряду с этим прикрывает радиатор со всех сторон, утраты составят до 20%.

Итак, мы рассмотрели методы подсоединения труб к батареям в порядке уменьшения эффективности. Помимо этого, мы выяснили, как не нужно располагать радиаторы, дабы потом не мёрзнуть зимний период. Сейчас перечислим актуальные сейчас схемы построения отопительных систем.

Актуальные схемы подключения батарей

Последовательная и параллельная схемы подсоединения радиаторов отопления

На сегодня везде используется пара схем монтажа отопительных устройств в рамках единой системы. Все эти схемы имеют очевидные преимущества в сочетании с моментами, каковые нужно учесть при выборе оптимального варианта обустройства отопительной системы у себя дома.

Итак, как возможно выполнить соединение биметаллических радиаторов между собой в одной отопительной системе и наряду с этим добиться оптимального результата?

  • Последовательное подключение — это распространённая и несложная в реализации схема, при которой подача проходит через все батареи поочерёдно, а обратка уходит в систему из последнего радиатора. Пример реализации данной схемы следующий. В квартире либо доме пара комнат и в каждой комнате установлено по батарее. Первой теплоноситель получает та батарея, которая расположена ближе к отопительному котлу. Потом теплоноситель по трубе поступает в следующий радиатор и т.д. Преимуществом для того чтобы решения есть экономия труб, цена которых высока, и простота исполнения монтажных работ. Недостатком способа есть неравномерное прогревание воздуха в помещениях, поскольку по мере отдаления от котла, температура теплоносителя все ниже. Исходя из этого, решаясь на применение таковой схемы, готовься к тому, что в комнате, последней в данной цепочке, будет прохладно.
  • Параллельное подключение — это схема, которая лишена недостатков, характерных последовательной схеме. Это достигается за счёт применения неспециализированной трубы по которой податься теплоноситель. Со своей стороны, от данной трубы отходят отводы, конкретно к каким присоединяется радиатор. Значительным преимуществом данной схемы есть возможность перекрытия любой из батарей в цепочке без ущерба для работоспособности других отопительных устройств. Для этого, на входе в любой отопительный прибор устанавливается запорная арматура.

Принципиально важно: Чтобы обеспечить эффективность работы отопительной системы при параллельном подключении, отводы должны иметь меньший диаметр сечения в сравнении с диаметром основной трубы.

  • Комбинированная схема подключения батарей используется в том случае, если в условиях одного строительного объекта нужно совместить две раннее перечисленные схемы. В большинстве случаев, выбор комбинированного подключения возможно обусловлен архитектурными изюминками строительного объекта.

Как разобрать и собрать секции батареи

Радиаторный ключ и ворот

В заключении рассмотрим, как выполнить разъединение и соединение секций радиаторов отопления между собой.

Начнём с того, что такие действия вероятны лишь на секционных устройствах и неосуществимы на батареях панельного типа. Исходя из этого возможно выполнить соединение секций биметаллических радиаторов и соединение секций алюминиевых радиаторов, в то время как стальные батареи разобрать и нарастить не оказаться.

Соединение и разъединение секций делаем посредством особого радиаторного ключа. Ключ поочередно вставляем в верхнее и нижнее выпускное отверстие и прокручиваем против часовой стрелки, в случае если нужно отсоединить секции. Чтобы открутить необходимое количество секций, на ключе имеется отметки, соответствующие ширине секции.

Вывод

Зная, какова инструкция монтажа радиаторов, несложно собрать отопительную систему в загородном доме. Чтобы установка отопительных устройств была выполнена удачно, рекомендуем взглянуть видео в данной статье.
