Смесительный узел для теплого пола: назначение, принцип

Насосно-смесительный узел для теплого пола – это нужная и очень важная часть системы напольного отопления, без которой обычная её работа неосуществима. Мы рассмотрим принцип и назначение действия этого узла, и обучимся собирать смеситель самостоятельно.

На фото представлен один из вариантов сборки смесительного модуля для водяного теплого пола.

Смесительный модуль для водяного теплого пола

Назначение

Смесительно-коллекторный модуль заводской сборки.

Дабы лучше осознать назначение смесительного узла, рассмотрим устройство напольной системы отопления. В стяжке пола проложены металлопластиковые трубки, по которым циркулирует теплоноситель.

Одним концом любая такая трубка подключена к подающему коллектору, другим – к собирающему. Сами трубки уложены в виде контуров той либо другой формы.

На подающий коллектор поступает тёплая вода от котла отопления, потом она проходит по контурам теплого пола и поступает в собирающий коллектор, откуда возвращается в котел уже остывшей. В котле она снова нагревается и поступает на подающий коллектор.

Коллектор с отходящими трубками контуров обогрева.

В большинстве случаев, в зданиях установлены комбинированные системы отопления, включающие радиаторы и утепленные полы. Нагрев теплоносителя производится посредством котла.

Температура воды, которая прошла через теплообменник котла, образовывает приблизительно 75 – 95 ?С, что в полной мере приемлемо для радиаторов, но никак не возможно для подачи в контуры пола.

Напольное отопление есть низкотемпературной системой, для которой нужен теплоноситель не горячее 35 – 50 ?С. Но режим работы котла не предполагает таких значений, тем более что для радиаторов эта температура очевидно недостаточна.

Схема собранной системы.

Обратите внимание! Для решения сложившегося несоответствия употребляется смесительный узел водяного теплого пола, который домешивает в подаваемую тёплую воду жидкость из обратного коллектора отопления, тем самым понижая температуру подачи до требуемого уровня.

Принцип действия

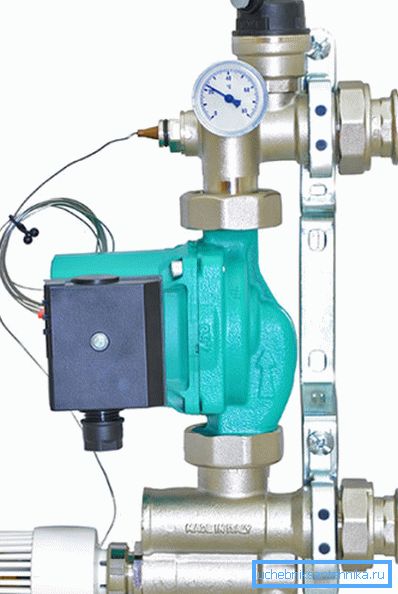

Заводской насосно-смесительный модуль итальянского производства.

Принцип действия смесительного узла основан на применении трехходового либо двухходового клапана. Это сантехнический прибор, который имеет два входящих патрубка и один выходящий (два выходящих и один входящий – зависит от установки и поставленной задачи).

Клапан устанавливается в разрыв подачи и обратки.

Клапан имеет три положения:

  1. Вход 1 открыт, вход 2 закрыт, выход открыт;
  2. Вход 1 закрыт, вход 2 открыт, выход открыт;
  3. Оба входа и выход открыты.

Управление (переключение) производится вручную либо за счет термостатической головки, кроме этого возможно подключить сервопривод. Нас интересует вариант с термостатической головкой.

Устройство трехходового смесителя.

Сейчас рассмотрим работу всего узла:

  • Тёплая вода с температурой 70 – 95 ?С поступает на один из входов клапана;
  • К выходу прибора подключен коллектор подачи и циркуляционный насос теплоносителя в контуры пола;
  • Обратный коллектор системы подключен к возвратной трубе, идущей в котел, но она имеет ответвление, соединенное с вторым входом трехходового клапана, через который происходит домес холодной воды в тёплую;
  • Термостатическая головка клапана имеет выносной датчик, который измеряет температуру воды в подающем коллекторе;
  • Термостат настроен так, что в случае если температура на подающем коллекторе поднимается выше заданного значения, клапан перекрывает вход, подключенный к подаче теплоносителя от котла, и вода в контурах пола циркулирует по маленькому кругу без участия котла;
  • Когда температура в подающем коллекторе падает ниже заданного значения, клапан опять открывает вход с тёплой водой, и пол начинает прогреваться.
Используйте только качественные приборы.

Обратите внимание! В большинстве случаев, в маленьких системах используется двухходовой вариант клапана, в котором отсутствует положение, при котором открыта подача тёплой воды и закрыт вход, соединенный с обраткой. Это исключает попадание перегретого теплоносителя в систему, поскольку это угрожает авариями.

Разновидности и состав

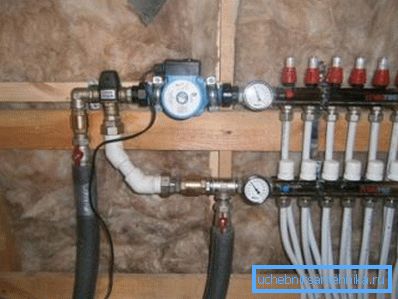

Простейший самодельный модуль для домеса холодной воды в подачу.

Рынок современной сантехники в изобилии предлагает готовые коллекторные узлы с системой обратного домеса воды в подачу и отдельные смесительные модули с насосом и всеми нужными подробностями в наборе. Большая часть производителей систем напольного отопления имеют в ассортименте оба варианта.

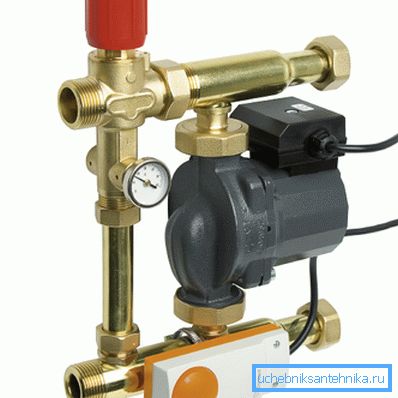

Продукт компании Watts.

Наряду с этим фактически любой поставщик сантехники постоянно предлагает все нужные для независимой сборки подобных узлов подробности, включая насосы, клапана, измерительные устройства, термостаты с датчиками, краны и все нужные фитинги для их соединения в единую систему. По данной причине сейчас не образовывает никакой неприятности собрать рабочую систему смешивания своими руками, наряду с этим её уровень качества будет не хуже заводской сборки.

Еще один вариант фирменного модуля.

Обратите внимание! Цена заводского модуля будет ощутимо выше, чем у собранного самостоятельно, наряду с этим доступность качественных комплектующих делает такую сборку выполнимой кроме того для любителя.

Для независимой сборки вам пригодятся следующие подробности:

  • Трехходовой клапан с выносным датчиком и термостатической головкой;
  • Пара шаровых кранов (2 – 5);
  • Циркуляционный насос;
  • Два термометра и один манометр;
  • Тройник-разветвитель;
  • Переходники и ниппеля для коммутации подробностей.

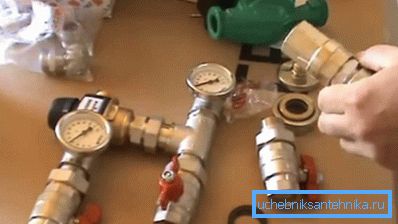

Желательно использовать фирменную европейскую сантехнику.

Обратите внимание! В минимальной сборке возможно обойтись без манометра и термометров, кроме этого возможно исключить шаровые краны, но это весьма нежелательно.

Монтаж

Приступаем к самостоятельной сборке.

Если вы не согласны переплачивать за заводскую сборку, тогда вашему вниманию наша инструкция. Дабы было понятнее, заберём для примера готовый узел и будем отталкиваться от него.

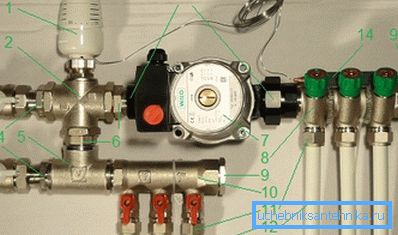

Детали коллекторной части нас не интересуют, все внимание на смеситель.
  1. Начнем с трехходового клапана 1? (2). Накручиваем на его головную часть термоголовку (1) с выносным датчиком, который пока не трогаем.
  2. К одному входу клапана присоединяем шаровый кран-американку ?? (3) посредством соединительной футорки 1? — ?? (4). Ко второму входу прикручиваем тройник 1? (5) посредством ниппеля 1? (6). К тройнику присоединяем такой же шаровый кран, как и ко входу смесителя.
  3. К выходу клапана (маркируется как «AB») подсоединяем циркуляционный насос (7) посредством накидной гайки с внутренней резьбой 1? (13). К выходу насоса подключаем подающий коллектор 1? – ??(8).
  4. К свободному выходу тройника, соединенного с шаровым и клапаном краном, подключаем обратный коллектор (10). Между коллектором и тройником нужно установить термометр для контроля температуры обратного потока. Для надежности обратку возможно снабдить обратным клапаном для недопущения противотока.
  5. Сейчас берем выносной датчик температуры (14) и устанавливаем его на подающем коллекторе посредством хомутов. Для более правильной работы прибора это место возможно утеплить.
  6. Коллекторы закрываем заглушками (9), подсоединяем к ним трубы контуров теплого пола (12) посредством фитингов (11), а к шаровым кранам подключаем трубы подачи и обратки, идущие от котла.

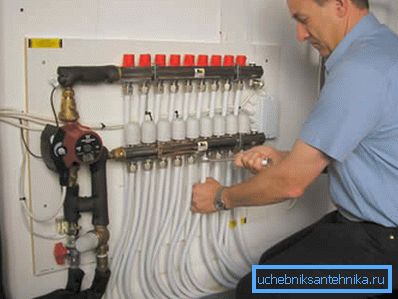

С работой справится один человек.

Обратите внимание! Нужно снабдить систему двумя термометрами для контроля температуры подающего и обратного коллекторов. Это окажет помощь верно настроить работу насоса.

Вывод

Собрать смесительный узел для теплого пола своими руками сможет любой мужчина, которой хотя-бы в один раз держал в руках гаечный ключ. Все, что требуется – направляться пунктам инструкции и наблюдать видео в данной статье.
