Схемы подключения радиаторов отопления в частном доме: виды

При постройке либо ремонте у вас имеется различные методы подключения радиаторов отопления в частном доме, но, однако, имеется лишь два варианта неспециализированного обустройства контура, не смотря на то, что и тут имеется множество нюансов. Эти варианты делятся на обустройство или однотрубной, или двухтрубной системы, хотя здесь предусматривается переход контура на систему тёплого пола, коллекторное отопление и тому подобное.

Но, дабы в этом разобраться, вам направляться оставаться с нами и направляться чтении дальше, где, ко всему другому, мы продемонстрируем вам видео в данной статье.

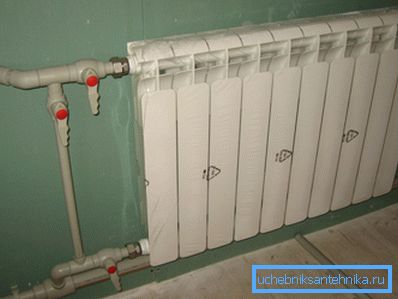

Подключение радиатора с байпасом

Виды контуров

Кратко о котлах

Примечание. Для любого типа отопления нужен источник и в этом случае ним возможно тот либо другой котёл. Выбор этого агрегата зависит, первым делом, от наличия энергоносителя в вашем доме – электричества, газа, дизельного либо жёсткого горючего.

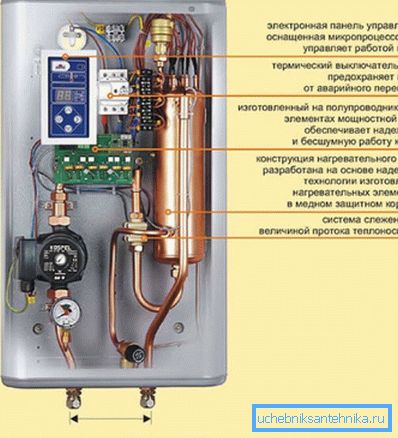

Электрокотел KOSPEL ЕКСО– устройство
  • Электрические котлы подразделяются на два типа – ТЭНовые и электродные, а зависит это от метода подогрева в них теплоносителя, другими словами, вода в них может подогреваться или при помощи ТЭНов, или при помощи электродов. Нас сейчас не интересуют полные характеристики агрегатов, но наряду с этим возможно заявить, что цена электродных значительно меньше, но там нет возможности подключения тёплого водоснабжения. В общем итоге электрические котлы достаточно экономны и смогут работать от сети ?220В либо ?380В, в зависимости от величины отапливаемого помещения (нужная мощность потребления).

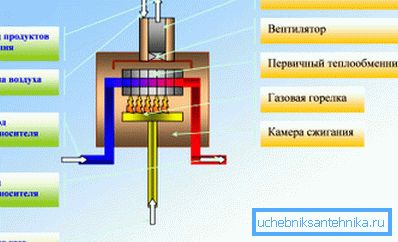

Система подогрева конвекционного газового котла
  • Наиболее распространёнными являются газовые котлы, но и они также бывают двух типов – конвекционные (классические) и конденсационные (низкотемпературные) – их выбор зависит от контура отопления, установленного в доме. Конденсационные котлы весьма дорогие, но весьма экономные – их КПД иногда превышает 120%, но их применение наиболее целесообразно для низкотемпературных контуров, другими словами, систем водяного тёплого пола. В случаях с радиаторным либо смешанным (радиаторы – тёплый пол), в большинстве случаев, применяют классические агрегаты.
  • Реже всего видятся дизельные котлы – они бывают одно-, двух- и трёхступенчатыми, а применяют их значительно чаще в разных хозяйствах, с ограниченным доступом к источникам питания, таких как электричество, газ и жёсткое горючее. А вот твердотопливные котлы достаточно популярны, тем более что в последнее время на рынок выкинули большое количество газогенераторных моделей, работающих по принципу пиролиза.

Примечание. Существуют кроме этого и универсальные котлы, совмещающие в один момент пара видов горючего. К примеру, газ – электричество, газ – соляр, соляр – газ – жёсткое горючее и другие комбинации.

Системы отопительных контуров

Однотрубная схема

Кое-какие сантехники применяют подключение радиаторов отопления в частном доме Ленинградка– это однотрубная система, в большинстве случаев рассчитанная на три-четыре, от силы, пять радиаторов (очень многое зависит от их объёма).

Сущность тут содержится в следующем – теплоноситель, поступая по более широкой трубе, попадает в небольшие ответвления, каковые запитывают радиаторы отопления – это хорошо видно на верхнем схематическом изображении.

Основная неприятность для того чтобы контура пребывает в том, что, вода, попадая в батарею, теряет часть температуры и поступает назад, в трубу подачи и чем дальше, тем она получается холоднее.

Перед радиатором врезан байпас

Чтобы охлаждение не было столь значительным, перед радиатором врезают байпас – на верхнем фото он сделан с запорной арматурой и такое устройство – бич многоэтажных домов для сантехников.

Дело в том, что жильцы, дабы поднять температуру у себя в квартире, перекрывают байпас и вода циркулирует через их радиатор, по максимуму применяя тепловой ресурс, а жильцы, каковые живут дальше, получают уже остывший теплоноситель. Не редкость такое, что кран на байпасе однотрубной системы отопления установлен на первом, втором и третьем этаже, тогда обитатели четвёртого, а особенно, пятого этажа, имеют практически холодные батареи.

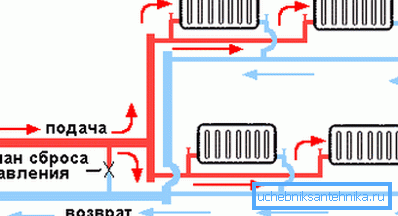

Двухтрубная схема

Продолжаем разглядывать, как подключить радиатор отопления в частном доме и переходим к двухтрубному контуру, который в обязательном порядке употребляется в помещениях с громадной площадью – вы сами только что убедились, что, не обращая внимания на экономию, однотрубная система владеет рядом недостатков.

Главное преимущество системы, складывающейся из двух труб – подачи и возврата («обратки») пребывает в том, что теплоноситель, проходя через много радиаторов на всех этажах, не возвращается в подающую трубу, а сбрасывается в «обратку».

Схема совместного подключения радиаторов и тёплого пола

Кроме этого инструкция разрешает в один момент подключать к двухтрубному контуру радиаторы вместе с тёплым полом, как это продемонстрировано на верхнем изображении — тут также всё просто, в случае если проследить пристально.

Теплоноситель, двигаясь по трубе подачи, попадает в радиаторы и в систему тёплого пола, но в последнее место он может пройти лишь через трёхходовой клапан, который на верхней схеме обозначен, как насосно-смесительный узел (та при необходимости кроме этого возможно врезан циркуляционный насос).

В то время, когда пол нагревается до нужной температуры, то клапан срабатывает и сбрасывает тёплую воду в трубу возврата, а в то время, когда он остывает – клапан раскрывается.

Заключение

Как видите, варианты подключения радиаторов отопления в частном доме своими руками не так уж и сложны – просто в них необходимо разобраться. Но если вы желаете сэкономить и смонтировать однотрубную систему, то вычислите для начала нужную тепловую мощность для дома – запомните, что одна труба без утрат может обогреть, максимум, четыре биметаллических радиатора на 10 секций.
