Схемы отопления одноэтажного дома: 3 действенных метода

Как обустроить отопление частного одноэтажного дома наиболее дешево и действенно? Какая схема более действенна: с естественной циркуляцией либо принудительной? Ответы на эти вопросы, и советы по конструированию климатической системы своими руками, вы отыщете в материале, размещенном ниже.

Эффективная система отопления – залог уюта в доме

Особенности системы отопления

От того, какая схема отопления одноэтажного дома будет использована для его обогрева, зависит не только комфорт живущих в нем людей, но и экономичность. Это особенно актуально в наше время, в то время, когда цена применяемых источников энергии неизменно увеличивается.

При выборе того либо иного решения, необходимо учитывать следующие факторы:

  1. Простота. Нужно, дабы была возможность смонтировать отопление одноэтажного частного дома своими руками. Это разрешит максимально снизить затраты на его обустройство.
  2. Экономичность эксплуатации. Как уже упоминалось, от того, какие конкретно разработки будут использованы, зависит сумма, которая будет уходить любой месяц на оплату услуг ЖКХ. Наиболее действенны в этом смысле схемы водяного отопления одноэтажного дома с применением газового котла, работающего на магистральном либо сжиженном газе.
Система отопления должна быть экономной
  1. Надежность. Независимо от температуры окружающего воздуха и других внешних факторов, климатическая система жилища обязана снабжать уют и комфорт в помещениях. Отопление одноэтажного дома должно функционировать так, дабы не допускать замерзания теплоносителя кроме того в самые жёсткие зимы.
  2. Автономность. Целесообразно отдавать предпочтение схемам, каковые наименее зависимы от функционирования внешних инженерных сетей. В противном случае перебои с поставкой газа либо электричества, каковые часто случаются в отечественных реалиях, станут обстоятельством поломки.

Совет! Наиболее приемлемы в этом случае проекты одноэтажных домов с печным отоплением. Но в этом случае вам потребуется позаботиться о наличии достаточного количества жёсткого горючего. Помимо этого, работа печи требует постоянного внимания к ней со стороны человека. Учитывайте это при выборе.

Выбор энергоносителя

Главным элементом любой системы обогрева есть котел – устройство, осуществляющее разогрев теплоносителя, который после этого поступает в радиаторы и нагревает воздушное пространство в помещении.

Для нагрева смогут употребляться следующие виды горючего:

  • дрова – данный вариант особенно действен, в случае если имеется возможность их заготавливать самостоятельно, в другом случае затраты на обогрев смогут быть высокими;
Дрова – неплохой вариант, особенно если недалеко от дома есть лес
  • пеллеты и уголь – хороший вариант, но котлы, работающее на этих видах горючего, требуют постоянного внимания со стороны человека на протяжении эксплуатации;
  • ДТ, сжиженный газ и электричество – весьма действенные источники энергии, но их цена высока (смогут использоваться, в то время, когда к дому нет подводки магистрального газопровода);
  • газ – наиболее действенный и недорогой метод обогрева помещений.
Газ – наиболее экономичный энергоноситель

Разводка труб

Схема системы отопления одноэтажного дома, кроме радиаторов отопления и нагревательного оборудования, предусматривает необходимое наличие труб, каковые употребляются для транспортировки теплоносителя от котла к нагревательным панелям.

Всего существует три распространенных схемы, любая из которых будет детально обрисована потом.

Метод 1. С одной трубой

Наиболее простой, действенный и довольно часто применяемый метод монтажа.

Схема однотрубной системы отопления для одноэтажного дома конструируется следующим образом:

  1. По периметру стен дома устанавливается магистральная труба диаметром не меньше 32 мм. Ее необходимо монтировать под углом, дабы остывающий теплоноситель под действием силы тяжести самостоятельно возвращался к котлу для нагрева. (См. кроме этого статью Разводка труб: изюминки.)

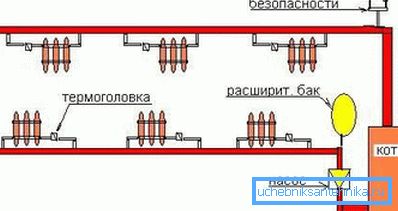

На фото – схема однотрубной системы отопления для небольшого дома

Совет! Кое-какие «эксперты» рекомендуют устанавливать трубу вне дома, аргументируя это эстетическими мыслями. Этого делать не требуется! Так как подобное решение ведет к большим потерям тепла, понижению эффективности отопления.

  1. К оказавшемуся кольцу посредством труб меньшего диаметра (20 мм) пристыковываются панели отопления. Их нужно подключать через запорную арматуру с терморегуляторами. Так вы получите возможность регулировать температуру каждого радиатора отопления в отдельности. В верхней части отопительной панели нужно предусмотреть установку воздушного клапана, который предотвратит «завоздушивание» отопительной системы, очень плохо отражающееся на эффективности работы отопительной системы.

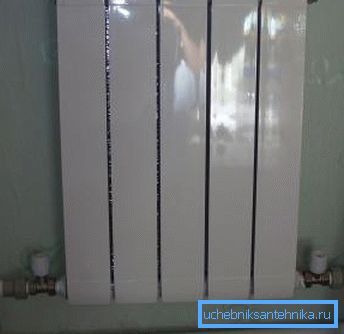

Радиатор отопления, соединенный с магистральной трубой

Такая схема отопления дома имеет множество хороших моментов:

  • ее монтаж не вызывает трудностей кроме того у неопытных мастеров;
  • для установки аналогичной схемы необходимо покупать предельное число других деталей и труб;
  • вся тепловая энергия расходуется лишь в помещений, исключаются ее непродуктивные утраты;
  • в случае если вами употребляется схема отопления с принудительной циркуляцией – одноэтажного дома либо муниципальный квартиры – такое решение разрешит сохранить работоспособность системы кроме того при непродолжительного отключения электричества.

Метод 2. С двумя трубами

В этом случае, как видно из заглавия, для подачи тёплой воды употребляется одна труба, а для транспортировки ее к котлу – другая.

Схема двухтрубной системы отопления одноэтажного дома монтируется в таком порядке:

  • по всему дому протягиваются две параллельные трубы – их возможно устанавливать открытым методом, прятать под напольным покрытием, замуровать в стенке либо декорировать коробом;
  • радиаторы отопления и другое подобное оборудование как бы «врезаются» в трубопроводы, создавая перемычки.
Схема двухтрубной системы отопления небольшого дома

Тёплая вода будет более действенно обогревать те помещения, отопительные панели которых находятся ближе к котлу. Дабы сбалансировать схему, довольно часто употребляется запорная арматура, управляемая вручную либо посредством терморегуляторов.

Недочёты аналогичного решения налицо:

  • повышенный расход подробностей, нужных для монтажа отопления;
  • опасность выхода из строя отдельных сегментов сети в следствии заморозки теплоносителя (такое довольно часто случается, в случае если открыть до упора краны, ограничивающие доступ воды в ближайшие к котлу радиаторы отопления).

Метод 3. Лучевая

Весьма действенна в плане регулировки температуры в отдельных помещениях, но наиболее дорогостояща и сложна в монтаже. Такая схема чаще употребляется для обеспечения теплом громадных по площади жилых домов, где предусмотрена принудительная циркуляция воды в трубопроводе.

Инструкция по монтажу такова:

  • в котельной либо другом подходящем месте устанавливается два коллектора, соединенные с трубами, подающими и отводящими теплоноситель;
  • от этих коллекторов идет по паре труб к каждому радиатору отопления в доме.

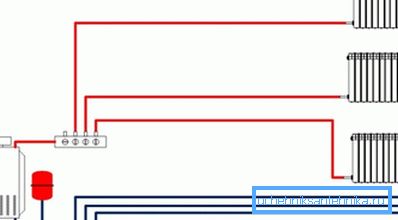

Схема лучевой разводки трубопроводов

Преимущества данной системы уже были упомянуты, а что касается недочётов, то они очевидны:

  • для монтажа нужно купить много деталей и другого оборудования;
  • нужно решить вопрос о том, куда запрятать входящие и выходящие трубопроводы.

Вывод

Эффективность работы системы отопления зависит не только от выбранной схемы ее обустройства. Необходимо кроме этого позаботиться о качественном утеплении строения, и установке энергосберегающих окон. Более подробную данные вы имеете возможность определить, ознакомившись с видео в данной статье.
