Схема подключения твердотопливного котла к отопительной

Любое оборудование, к какой бы категории сложности оно не относилось, требует важного подхода к инсталляции и последующей эксплуатации. В другом случае период бесперебойного функционирования возможно заметно снижен. Придерживаться определенных правил кроме этого нужно, в то время, когда осуществляется подключение твердотопливного котла, не обращая внимания на простоту конструкции.

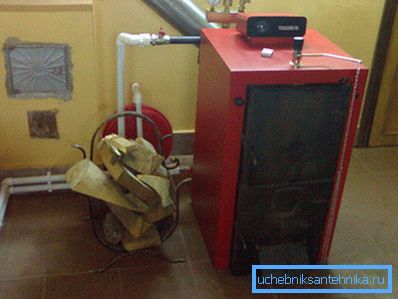

На фото изображен подключенный к системе котел.

Особенности установки

Занимаясь инсталляцией аналогичного оборудования, направляться выполнять основные правила, каковые разрешат максимально безопасно осуществлять эксплуатацию прибора.

Перед тем как приступить к работам необходимо произвести вычисления, нужные для определения технических параметров устройства, и подобрать подходящее место.

  • Агрегат, работающий на жёстком горючем, должен находиться в отдельном помещении размером не меньше 7 кв. м.
  • В котельном отсеке требуется в обязательном порядке создать приточную вентиляцию: на 1 кВт мощности прибора должно приходиться 8 кв. см воздуховода.
  • Покрытие для пола направляться выбирать с учетом огнеупорности, а перед котлом необходимо положить лист металла.
  • Устройство должно размешаться на некотором удалении от боковых поверхностей: не меньше 200 см от передней части и более 50 см от боковых стенок.

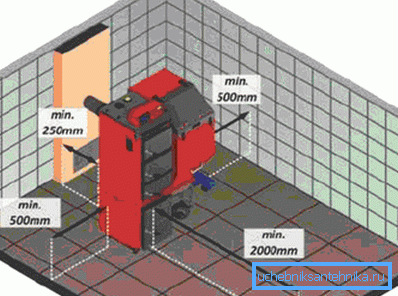

Пример расположения твердотопливного агрегата.

Внимание! При проведении работ направляться применять железные трубы для подсоединения к патрубкам твердотопливных котлов. Их протяженность не должна быть менее 15 см.

Процесс инсталляции

Установка не весьма сложна, соответственно, возможно осуществлена своими руками. Потом рекомендуется ознакомиться с основными этапами, каковые нужно будет пройти в ходе инсталляции отопительного прибора. При грамотном монтаже система обогрева будет помогать много лет.

Подготовка основания

Независимо от применяемой схемы подключения твердотопливных котлов, в помещении готовится опорная конструкция на полу. В большинстве случаев она возвышается над основной частью нижней плоскости на 10-20 см. Наиболее популярный вариант – армированная стяжка из бетона.

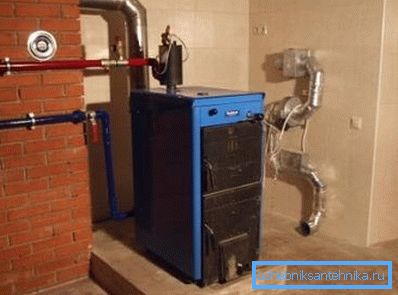

Так выглядит надежная платформа для котла.

На поверхность подиума рекомендуется уложить железный лист для защиты от термического действия. В качестве альтернативы возможно применять асбестовые пластины толщиной не меньше 5 мм.

Устройство обвязки

При организации системы нужно особенное внимание выделить подбору наиболее действенного режима работы и регулировке температуры. При условии верного исполнения обвязки удается сэкономить, поскольку тепловая энергия в этом случае оптимально распределяется.

При установке может употребляться одна из нескольких схем.

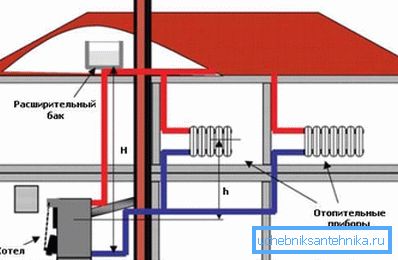

Наиболее простая система с естественной циркуляцией.
  • Обвязка в системе отопления с естественной циркуляцией есть наиболее несложным вариантом, так как не подразумевает дополнительных приспособлений. Вся регулировка выполняется вручную, горючее добавляется по мере сгорания. Подобная схема предполагает наличие труб с громадным диаметром.
  • Система с принудительной циркуляцией в обязательном порядке обязана включать особый насос для перекачки жидкости. С его помощью теплоноситель движется равномерно по замкнутому контуру. Благодаря такому устройству возможно осуществлять регулировку радиаторов отопления раздельно. Но в здании должно находиться электричество для работы циркуляционного насоса отопительной системы.
  • Коллекторная разводка считается самой сложной, что связано с наличием громадного количества разных приспособлений – клапанов, отводчиков воздуха, задвижек, кранов и других устройство для контроля нужных параметров. Цена таковой обогревательной сети высока.
  • Кольцевая схема обвязки с первичными и вторичными контурами используется, в большинстве случаев, в жилых строениях с множеством потребителей. При устройстве требуется установка сходу нескольких устройств для организации циркуляции теплоносителя.

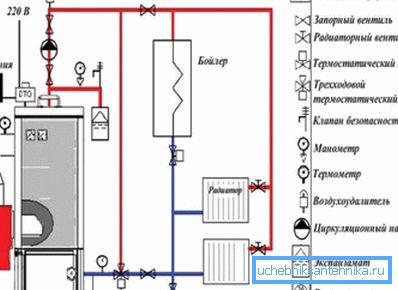

Наиболее сложная обвязка обогревательного устройства.

Обратите внимание! Твердотопливные агрегаты для отопления, имеющие зависимость от электроэнергии должны в обязательном порядке оборудоваться аварийными схемами, дабы при отключении света обычная работа длилась.

Создание дымохода

Устройства оснащаются трубой для отвода продуктов сгорания, сечение которой должно соответствовать размерам выпускного отверстия, расположенного в верхней части. Значительно чаще употребляются готовые элементы, складывающиеся из железных вставок и теплоизоляционного материала.

При совершенном варианте дымоход должен не иметь поворотов, но если они все же присутствуют, то их необходимо делать максимально плавными. Все стыки между составными частями трубопровода нужно герметизировать, дабы дым от котла не проникал в отапливаемое помещение. Для этих целей может использоваться термостойкая лента либо особый состав.

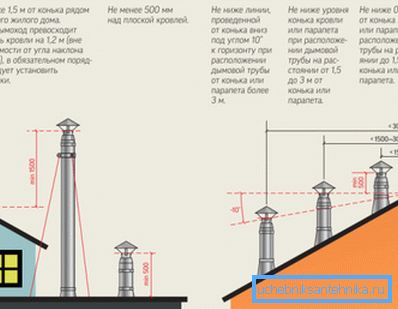

Базовые правила расположения дымохода.

Особенное внимание направляться выделить выпуску трубы над крышей, поскольку от этого будет зависеть уровень качества тяги.

  • В случае если от конька до дымохода расстояние не превышает 150 см, то необходимо сделать выпуск над самой верхней точкой на 50 см.
  • При удалении от пересечения скатов до 300 см труба обязана выводиться так, дабы верхняя часть находилась на одном уровне с коньком.
  • В случае если дымоход находится на приличном расстоянии, то его направляться располагать ниже верхней части крыши с углом не более 10 градусов.

В качестве заключения

По окончании того как будет изучена инструкция, многим личным застройщикам станет ясно, как верно подключить твердотопливный котел к отопительной системе жилого дома. Выбор конечной схемы будет зависеть не только от предпочтений хозяев, но и от условий эксплуатации, поскольку в некоторых случаях приходится идти на кое-какие издержки. Другая серьёзная информация для потребителей содержится на видео.
