В наше время вариантов прокладки отопительных коммуникаций достаточно большое количество, но все их возможно поделить на пара основных групп, имеющих отличия в конструкции и эффективности работы. В данной статье мы рассмотрим самые популярные варианты, выделим их главные преимущества и затронем недостатки, ознакомившись с информацией, изложенной ниже, вы легко сможете определиться с тем, какой из видов будет оптимальным как раз для ваших условий.

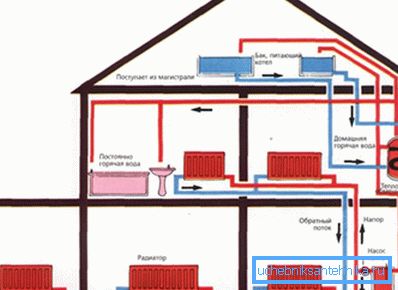

Двухтрубные системы с расширительными баками на чердаке – одни из самых распространенных в нашей стране

Самые популярные виды систем

оптимальнее в ходе эксплуатации себя зарекомендовали следующие варианты:

Контуры с естественной циркуляцией Еще несколько десятилетий назад альтернатив этому виду просто-напросто не было. Подобные варианты хороши своей простотой и непритязательностью, но у них существует целая масса недостатков, каковые будут рассмотрены в следующей главе
Однотрубные системы Более идеальный вариант, который достаточно несложен в монтаже, что важно при проведении работ своими руками. Помимо этого, данный тип коммуникаций разрешает сэкономить материалы, следовательно, и цена проекта получается ниже. Но и у этого варианта имеется множество минусов
Двухтрубные системы Наличие двух магистралей и отдельных подводов теплоносителя к каждому радиатору разрешают обеспечить более равномерную теплоотдачу, что увеличивает эффективность. К минусам возможно отнести материалоемкость и невозможность скрыть коммуникации
Коллекторные коммуникации Возможно с уверенностью утверждать, что данный вариант есть наиболее идеальным и действенным на сегодня. Особенности разводки снабжают равномерную подачу теплоносителя ко всем нагревательным элементам

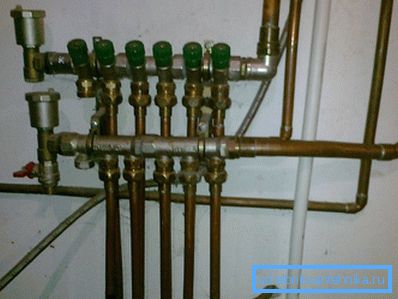

На фото: коллектор или, как его называют, гребенка может показаться сложным устройством, на самом деле все достаточно просто, стоит разобраться в особенностях системы

Совет! Не следует доверять точке зрения экспертов, утверждающих, что тот либо другой вариант лучше других. Многие из них неизменно делают одни и те же виды коммуникаций и просто-напросто не желают собирать тот же коллектор, поскольку слабо привычны с его устройством.

Преимущества и недостатки каждого из видов

Рассмотрим любой вариант развернуто, чтобы выяснить, чем они отличаются друг от друга. Необходимо принимать в расчет не только цена и трудоемкость монтажных работ, но и эффективность работы потом. Недорогие в сборке варианты значительно чаще менее рациональны в применении, что приводит к перерасходу энергоносителей.

Коммуникации с самотечным движением теплоносителя

Схема отопления двухэтажного дома с естественной циркуляцией имеет кое-какие отличия от подобных вариантов в одноэтажных строениях.

Рассмотрим самые ответственные нюансы, о которых направляться знать каждому:

Так выглядит упрощенный эскиз системы, показывающий принцип ее действия
  • На втором этаже в обязательном порядке находится расширительный бачок, количество которого рассчитывается лично, исходя из емкости системы. Располагать его возможно как на чердаке, так и в каком-либо помещении, основное – дабы емкость размешалась в верхней точке всей системы.
  • Все трубопроводы должны прокладываться с уклоном от 3 до 5 градусов, дабы обеспечить движение теплоносителя.

Обратите внимание! Не следует забывать о том, что обратный трубопровод делается из труб, диаметр которых должен возрастать по мере приближения к теплоагрегату, это обеспечит хорошую циркуляцию.

  • Верхняя труба может прокладываться как под потолком, так и под подоконниками.

К преимуществам возможно отнести полную автономность и независимость от источников энергии, и простоту обслуживания и бесшумность работы. Из недостатков отметим сложность монтажа, невозможность работы в помещениях громадной площади (свыше 130 м2), неравномерный обогрев помещений и необходимость постоянного контроля уровня теплоносителя.

Однотрубный вариант

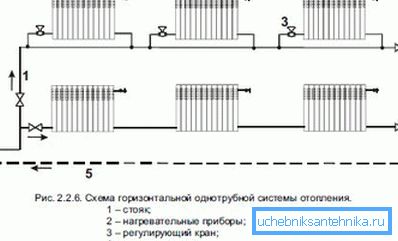

Главное достоинство данного варианта – работы можно провести и своими руками

Основными отличиями этого варианта являются следующие факторы:

  • Низкая материалоемкость, так как требуется значительно меньше труб, соответственно, значительно уменьшается и цена проекта, что есть важным причиной.
  • На ответвлениях к каждому радиатору ставится запорная арматура, это разрешает отключать ненужные точки обогрева либо снимать их для ремонта при необходимости.
  • Кроме этого нужно сделать и байпасную линию, это обеспечит равномерность нагрева всех элементов.

Из плюсов возможно выделить простоту и экономичность, из минусов – неравномерный нагрев по мере удаления от котла и необходимость наладки системы.

Двухтрубное отопление

Система отопления двухэтажного дома с принудительной циркуляцией двухтрубного типа есть более идеальным вариантом, который имеет множество плюсов:

  • Нагрев радиаторов более равномерный, благодаря чему увеличивается эффективность системы.
В таких системах подача теплоносителя осуществляется через одну трубу, а его отвод – через другую
  • Наличие циркуляционного насоса в системе отопления снабжает постоянное движение жидкости вне зависимости от температуры.
  • Подающая труба может размешаться как под потолком, так и под подоконниками либо кроме того у пола.

Возможно заявить, что данный вариант есть самым популярным среди застройщиков, но, с недавних пор все большее распространение получает более идеальный тип, который мы рассмотрим в следующей главе.

Коллекторная система

Коллектор позволяет осуществлять управление процессом обогрева максимально гибко и эффективно

Многие ошибочно считают, что данный вариант под силу установить лишь специалистам.

В это же время, инструкция по прокладке коммуникаций данного типа достаточно несложна и включает следующие действия:

  • Расчет количества точек обогрева, это принципиально важно при выборе коллектора отопления, поскольку на нем должно находиться столько выводов, сколько радиаторов в доме.

Обратите внимание! Применение коллекторного варианта разрешает включать в систему и теплый пол, для него отводится отдельный контур, и никакие лишние доработки не требуются.

  • Распределитель находится в котельной, от него раздельно ведется труба к каждому радиатору. Это разрешает руководить каждым контуром в отдельности.
  • Возможно покинуть пара резервных выводов на случай добавления радиаторов либо укладки теплого пола.
Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже

Единственный минус – прокладка громадного количества труб, на этом недостатки исчерпываются.

Вывод

Грамотный выбор системы отопления крайне важен, поскольку качественный обогрев – залог комфорта проживания в жилище.Видео поведает и наглядно продемонстрирует кое-какие нюансы касательно разглядываемой темы и окажет помощь принять верное решение при выборе того либо иного варианта для вашего дома.
