Системы отопления: обзор популярных схем и особенности их

Казалось бы, что возможно сложного в конструкции климатической сети? Согласно точки зрения большинства, это или тепловой пункт системы отопления, или личный котел, нагревающий жидкий теплоноситель. После этого вода либо антифриз по трубам поступает в радиаторы отопления, где и происходит вторичный обмен тепловой энергией с воздухом в комнате.

Но за внешней простотой прячутся сверхсложные инженерные решения, инструкция по эксплуатации и обслуживанию которых занимает несколько дюжина страниц.

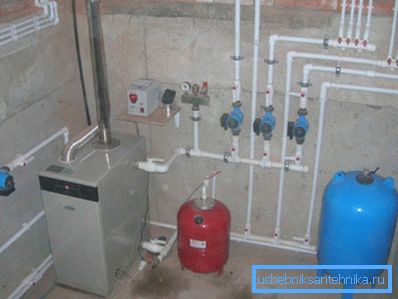

Тепло в доме зависит от правильности монтажа и периодического обслуживания системы обогрева

Методы нагрева теплоносителя

Центральные теплопункты

Посредством централизованных котельных подогревается теплоноситель, который после этого подается обитателям муниципальных квартир. Кроме этого таковой тип отопления время от времени организовывается в коттеджных поселках.

Климатические системы с централизованной подачей воды имеют следующие изюминки:

  • отопительное оборудование находится в намерено оборудованном здании и греет воду, предназначенную для громадного количества потребителей;
  • для подачи жидкости адресатам употребляются теплотрассы, проложенные, в большинстве случаев, в подземных каналах;
  • регулировка всех параметров теплоносителя (температура, давление, физический и состав, скорость воды) производится также централизованно, воздействовать на них конечный потребитель не имеет возможности.

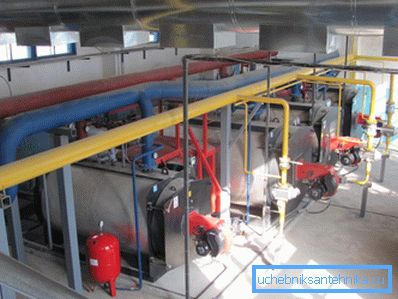

На фото – современная котельная, отапливающая городские квартиры

Автономные установки

В таких системах подогрев воды, которая после этого направляется в радиаторы отопления, производится лично для каждой квартиры либо дома. С целью этого устанавливается личный котел отопления. Выбирать его вы имеете возможность самостоятельно, исходя из мощности и типа применяемого горючего.

Существуют следующие разновидности:

  1. Газовые. Наиболее распространенный вариант. Употребляется газ, поставляемый по магистральным трубам или хранящийся в баллонах либо газгольдере. Отопительная система с газовым котлом есть одной из наиболее экономичных, но устанавливать и обслуживать такое оборудование смогут лишь сертифицированные эксперты.
Газовый котел для автономного отопления
  1. Твердотопливные. Хороший и недорогой вариант для домов, к каким не подведен магистральный водопровод. В качестве горючего употребляется древесина, бурый уголь, торф и без того потом. Существуют кроме того агрегаты, работающие на биомассе. С их помощью возможно организовать максимально экологичное отопление.
  2. Жидкотопливные. Отопительные системы, в состав которых включен жидкотопливный котел, работают всецело самостоятельно и не требуют периодического вмешательства человека для загрузки горючего. Единственный недостаток – большая цена солярки и необходимость оборудования вместительного хранилища для ДТ.

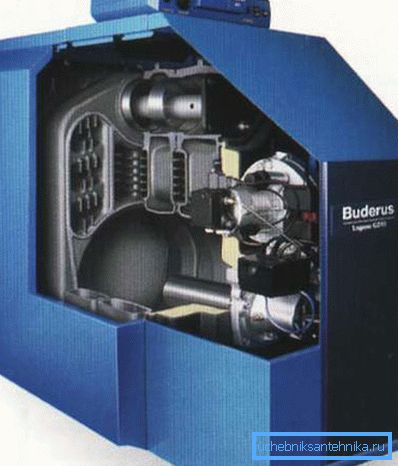

Жидкотопливный котел не требует периодической закладки топлива в камеру сгорания
  1. Электрические. Также будут употребляться для подогрева теплоносителя. Имеют хорошие потребительские свойства и характеристики. Но горючее – электричество – стоит через чур дорого, потому система отопления не будет экономичной.

По большей части электрические агрегаты применяют в качестве дополнительного либо резервного оборудования.

Обратите внимание! Для громадных по площади домов либо сооружений коммерческого назначения может монтироваться бифилярная схема обогрева, в состав которой входит несколько, а два котла, обслуживающих разные контуры климатической сети.

Кроме этого в настоящее время ведутся инженерные разработки климатических систем, работающих на экологически чистых источниках энергии. Наиболее перспективна термосифонная система отопления, применяющая солнечный свет.

Но развитие оборудования находится на таком уровне, что применять эти устройства в качестве основных нереально. Вырабатываемой тепловой энергии не хватит, дабы обеспечить дом теплом.

Основной элемент термосифонной системы

Методы прокладки труб

Разобравшись с котлом, возможно переходить к выбору схемы прокладки труб. Тут сложностей появиться не должно.

Существует три основных разновидности:

  1. Однотрубная. В этом случае по периметру комнаты прокладывается магистральная труба, в которую врезаются батареи. Схема установки последних возможно последовательной (теплоноситель протекает через любой отопительный элемент, другого пути у него нет) и параллельной (вода течет по трубе и попадает в батареи посредством отводных каналов, идущих к входному и выпускному патрубкам радиатора).
Способы врезки радиаторов в однотрубной системе отопления
  1. Двухтрубная. Тут прокладывается два канала – один для подачи тёплой воды, другой – для возврата теплоносителя к отопительному оборудованию. Более гибкая система, которая разрешает точно регулировать температуру в комнатах и позволяет ремонтировать либо поменять радиаторы безостановочно работы всей системы обогрева.

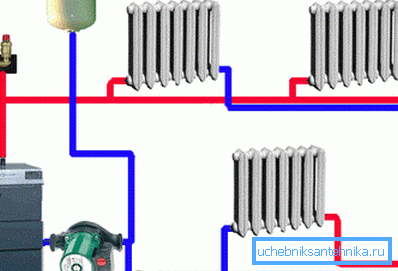

Двухтрубная попутная схема прокладки труб

Двухтрубная схема имеет две разновидности:

  • тупиковая система отопления – в этом случае пара магистралей идет до последней комнаты, где и соединяется перемычкой;
  • попутная система отопления – магистрали с теплоносителем обходят все комнаты и возвращаются к котлу.

Вторая разновидность предпочтительнее: на ее производство уйдет меньше материалов.

Двухтрубная тупиковая схема прокладки труб
  1. Коллекторная. Теплоноситель подается к коллектору, который распределяет его в каждую батарею раздельно. Наиболее гибкая система, но монтаж требует через чур солидных финансовых вложений.

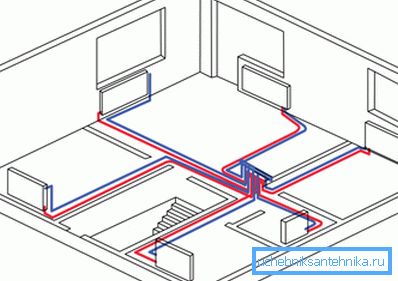

Коллекторная схема разводки

Неприятности с отоплением и пути их решения

Неспециализированные поломки и текущее обслуживание

Как и ваша любимая Дэу Нексия либо Тойота Прадо, сеть обогрева требует периодического техобслуживания.

Кроме плановых технических работ, отопительная система может выйти из строя и по некоторым непредвиденным обстоятельствам:

  • разгерметизируется либо проржавеет расширительный бак либо так называемая буферная емкость;
  • гидроудар, появившийся в системе обогрева, уничтожит радиаторы;
  • образуется громадная протечка, которая может вызвать завоздушивание либо полное опорожнение трубопроводов отопления;
  • в следствии внешнего физического действия будет повреждена труба либо батарея отопления и без того потом.
Последствия гидроудара

Обратите внимание! В случае если поломка появилась в нагревательном котле (особенно газовом), ни за что нельзя устранять ее своими руками. Кроме того в случае если из строя управляющие контроллеры либо термометр, высох герметик либо начали пропускать гелевые уплотнители на патрубках, нужно обратиться с просьбой о помощи к специалистам. Инструкция по эксплуатации теплового оборудования прямо запрещает самовольное вмешательство в работу устройства.

Самостоятельное обслуживание газового оборудования запрещено

Чтобы не было неприятностей при эксплуатации системы, нужно, дабы конструирование либо реконструкция,  и  пусконаладка производилась особой бригадой сантехников. В конце работы они составят акт приемки и акт осмотра системы, каковые вы должны станете подписать, предоставят вам чертеж и паспорт климатической сети, и дадут гарантию на совершённые работы.

При аварии, если вы затопите соседей, и проведенная экспертиза докажет, что поломка случилась из-за ошибок в монтаже, ущерб будет возмещать компания-подрядчик. Основанием для подачи иска в суд будут документы, о которых говорилось выше.

Независимый монтаж нужно кроме этого проводить под контролем умелого эксперта, который уже занимался отоплением. Помимо этого, не требуется экономить деньги на приобретении материалов, берите лишь качественные трубы.

К примеру, хорошо себя зарекомендовали детали, реализуемые под торговой маркой Рехау. Не смотря на то, что их цена высока, это хороший выбор, который не вынудит вас разочароваться.

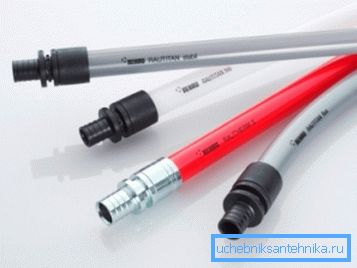

Трубы торговой марки Рехау

Текущее обслуживание систем отопления возможно проводить самостоятельно. Наиболее распространенные неприятности и пути их решения приведены в таблице ниже.

Неприятность Решение
Перетоп в системе отопления Подобная проблема редко видится при эксплуатации климатических сетей. Перетоп может случиться в квартирах, расположенных близко к централизованным теплопуктам и лишь в том случае, если были нарушены правила монтажа батарей.В то время, когда патрубки соединены работающим байпасом, ни о каком перетопе возможно не думать. Что касается автономных систем, то тут температура регулируется лично вами посредством электроники котлов.
Предотвращение гидроударов Под этим термином понимается резкое увеличение давления теплоносителя в системе, способное привести к поломкам труб, фитингов и, значительно чаще, радиаторов отопления. Совладать с проблемой достаточно легко.В автономной системе необходимо медлительно заливать теплоноситель в трубы, а в централизованной – оборудовать входные патрубки батарей термоклапанами, каковые закрутить при пуске системы и отпускать медлено, дабы вода маленькой струйкой заполнила батарею.
Подпитка системы В случае если замкнутая система отопления снабжена расширительной емкостью открытого типа, нужно неизменно следить за уровнем теплоносителя в ней. Жидкость имеет свойство испаряться, исходя из этого количество воды, циркулирующей по трубам, значительно уменьшается.Необходимо периодически восполнять утраты. Для этого не обязательно лазить на чердак, недостаток теплоносителя возможно выяснить и по манометру, установленному на приборной панели котла.
Очистка климатической сети В ходе работы в радиаторов (особенно чугунных) образуются минеральные отложения, от которых необходимо избавляться. Рассмотрим, как промыть систему отопления: для этого существуют химические и механические средства.Вы имеете возможность или залить в систему особый раствор, или демонтировать отопительные элементы и очистить их посредством особых гидро- либо пневмопистолетов. Дабы обезопасисть централизованную систему отопления от засорения мусором, нужно установить грязевик для подающей трубы.

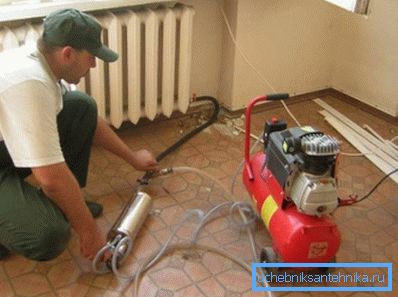

Один из способов очистки радиаторов отопления

Совет! Многие обладатели автономных сетей задают вопросы, что залить в отопительную сеть. Значительно чаще в роли теплоносителя выступает вода, реже – особый антифриз. Если вы желаете сэкономить, применяйте воду.

Но, перед этим нужно ее умягчить посредством особого оборудования либо растворов. Это окажет помощь избежать образования накипи на трубах и увеличит срок между промывками системы.

Разгерметизация системы

Громаднейшее количество проблем при эксплуатации отопительных сетей доставляет нарушение герметичности труб, фитингов, кранов, радиаторов и другого оборудования. Дело тут не столько в устранении неприятностей, сколько в том, как отыскать утечку.

В случае если трубы проложены открыто, необходимо только вооружиться фонариком и произвести ревизию. Но что делать, в случае если подача и обратка замаскированы под стяжкой, а сверху еще и уложены мраморные плиты, на каковые были израсходованы огромные деньги?

Тут возможно дать лишь один совет – защищаться от протечек необходимо еще на стадии монтажа. Для этого нужно применять особые трубы (металлопластиковые либо из сшитого полиэтилена) и проследить за тем, дабы ни одно соединение не было залито бетоном.

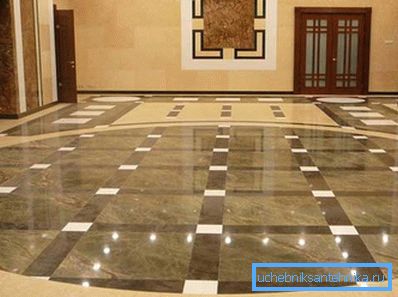

Будет очень обидно, если в трубах, проложенных под этим полом, возникнет протечка

Вывод

Периодическая очистка и подпитка системы отопления, устранение протечек и обслуживание котла разрешат вам существенно расширить срок работы климатической сети вашего дома. Более детально с порядком эксплуатации инженерных сетей жилого здания мы имеете возможность определить из видео в этом материале.
