Система отопления двухэтажного дома – распространенные

Двухэтажные частные дома уже давно стали нормой. Так как затраты на возведение второго этажа довольно малы, а практическая польза значительная. Но обогрев таких строений пара сложнее, нежели в классическом одноэтажном варианте. Существует пара распространенных систем, это однотрубная, двухтрубная, коллекторная либо лучевая система отопления двухэтажного дома. Любой вариант по-своему оптимален, но имеется нюансы, на каковые направляться обратить внимание.

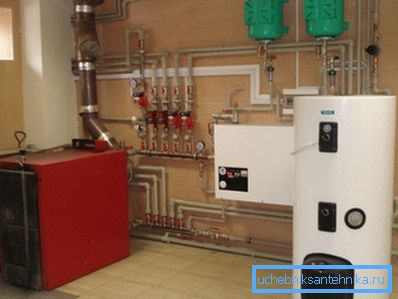

Фото котельной в доме.

Естественная и принудительная циркуляция

Начнем с того, что жидкость по трубам может циркулировать естественным методом и нагнетаться искусственно, при помощи системы циркуляционных насосов. Теоретически устройство естественной циркуляции предельно легко, но на практике смонтировать такую систему своими руками сможет лишь высококлассный специалист, поскольку тут крайне важно размещение конструкций и точное соблюдение уклонов при монтаже.

Естественная циркуляция теплоносителя обеспечивается только благодаря элементарным законам физики. При нагревании жидкости ее плотность изменяется и проявляется эффект расслоения. Тёплая вода выталкивается вверх холодной, а достигнув высотного максимума, теплоноситель естественным методом, благодаря наклону труб, начинает стекать вниз, попутно обогревая помещение.

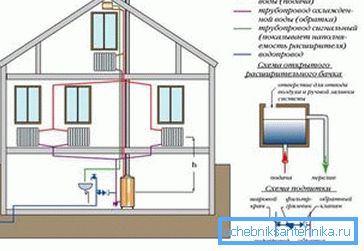

Схема с открытым расширительным баком.

Из преимуществ возможно выделить следующие.

  • Таким конструкциям не страшны перебои с электроснабжением.
  • В случае если инструкция, при монтаже, соблюдалась четко, то система будет работать долго, надежно и безотказно.
  • Эксплуатация тут предельно несложна, плюс в виду отсутствия электродвигателей, система работает очень тихо.

Но недочётов в системе с естественной циркуляцией больше:

  • Как уже упоминалось, монтаж таковой системы требует опыта и знаний.
  • Дабы запустить таковой обогрев пригодится большое количество энергии, плюс выход и прогрев на проектную мощность займет большое количество времени.
  • Самыми тёплыми будут верхние радиаторы, потом температура будет неспешно падать и регулировка тут, фактически неосуществима.
  • Громадна возможность завоздушивания системы отопления, как следствие, отложение и коррозия накипи на рабочих элементах.
Естественная циркуляция.

Принципиально важно: подобный принцип работы, в прошлом, разрабатывался для одноэтажных строений. Исходя из этого в двухэтажных зданиях она будет работать, лишь в случае если неспециализированная квадратура не превышает 120м?.

На практике, несоизмеримо более действенной есть система с принудительным нагнетанием теплоносителя. Циркуляционные насосы разрешают монтировать конструкции любой сложности и обогревать помещения, не зависимо от квадратуры.

Разновидности конструкций

Потом мы поведаем о трех главных видах трубной разводки. Любой из них имеет свои хорошие стороны. Выбирать же следует в зависимости от размеров самого дома и величины бюджета.

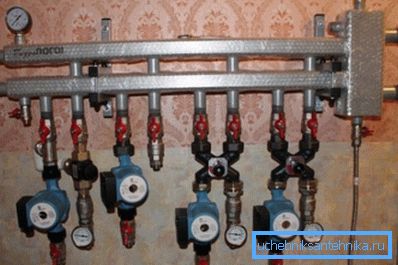

Циркуляционные насосы.

Однотрубная разводка

Однотрубная система отопления ленинградка в двухэтажном доме делается с разделением на 2 ветви, для первого и второго этажей раздельно. Соответственно и запорная арматура на каждую ветвь устанавливается раздельно, что разрешает блокировать подачу тепла при необходимости.

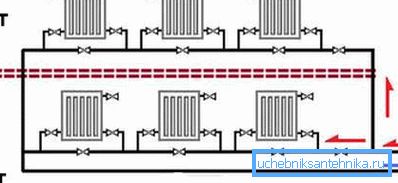

Разводка на 2 этажа.

Это одна из наиболее несложных конструкций не требующая фундаментальных знаний при монтаже. Монтаж может производиться как с установкой байпасной ветки, так и без нее, но во втором случае эффективность работы системы существенно понижается.

Эффективность работы однотрубной разводки сильно зависит от количества запорной размеров и арматуры радиаторов. Чем дальше от котла установлен радиатор, тем больше секций на нем должно быть.

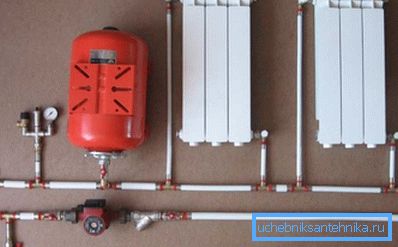

Расширительный бак насос и радиаторы.

Из преимуществ возможно назвать следующие:

  • Монтировать такую разводку своими руками возможно кроме того не владея глубокими знаниями в области теплотехники.
  • В маленьких строениях, площадью до 120м?, она показывает самые отличных показателей. Для более важных помещений потребуется установка насосов большей мощности.
  • Цена обустройства тут самая низкая, по данной причине обладатели средних домов довольно часто отдают ей предпочтение.
Однотрубная разводка с принудительной циркуляцией.

Из недочётов, громадную роль играется неравномерность распределения тепла. Кроме этого направляться отметить то, что для обеспечения мобильности необходимо будет установить много запорной арматуры.

Принципиально важно: при монтаже любого варианта разводки, на каждом радиаторе рекомендуется устанавливать запорный вентиль либо клапан для удаления воздушных карманов.

Двухтрубная разводка

Двухтрубная либо двухконтурная система отопления частного двухэтажного дома, сейчас есть наиболее популярной среди обладателей домов со средней и малой квадратурой. Ее довольно часто сравнивают с кровеносной системой.

Этот вариант предусматривает подачу тёплого теплоноситель из котла, конкретно к каждому радиатору. Водоотвод выполняется подобно, по отдельной разводке.

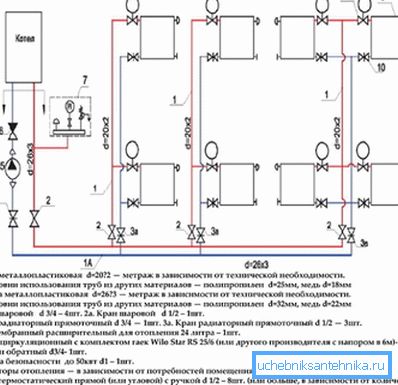

Двухтрубная схема распределения.

В этих конструкциях температуру нагрева радиаторов возможно поменять персонально на каждой точке. Что особенно принципиально важно, регулировка температуры может осуществляться механическим методом, на вводную трубу устанавливается вентиль и дозируя подачу теплоносителя возможно поменять температуру нагрева.

Система надежная и безотказная. Пожалуй, единственным не сильный местом таких конструкций есть их громадная материалоемкость. По сути, нужно смонтировать две однообразные системы, вводную и обратную.

В следствии расход труб возрастает в 2 раза. Плюс запрятать такое количество труб не редкость достаточно проблематично.

Лучевая либо коллекторная разводка

Коллекторная система отопления может употребляться для любых домов, не зависимо от их этажности и площади. Сущность данного способа содержится в том, что теплоноситель подается сначала на неспециализированный коллектор, сделаный в форме трубы большего диаметра, а уже от коллектора лучами расходится к каждой точке в доме.

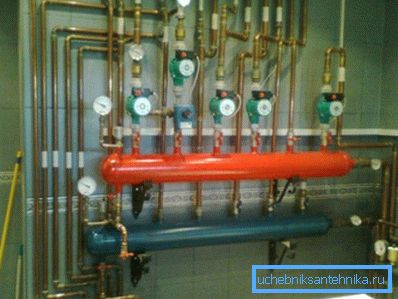

Выводной и обратный коллекторы.

Причем для вводной и обратной ветки монтируются 2 отдельных коллектора. Ее, в какой-то мере возможно назвать усовершенствованным вариантом двухконтурной системы.

Любая ветка на вводе и обратке имеет персональный запорный вентиль. Так, имеется возможность регулировать не только интенсивность и количество работы действующих точек, но и делать ремонт без отключения всей системы.

Принципиально важно: лучевая разводка не смотря на то, что и требует фурнитуры и значительного количества материалов, но при таком подходе появляется возможность установки дополнительных циркуляционных насосов, что актуально, например, для теплого пола.

На видео имеется дополнительная информация по теме отопления.

Вывод

Любая выше обрисованная система отопления частного двухэтажного дома многократно проверена и доказала свою надежность. С позиций практичности и простоты возможно выделить только лучевую схему, но она может работать лишь с принудительным нагнетанием воды.

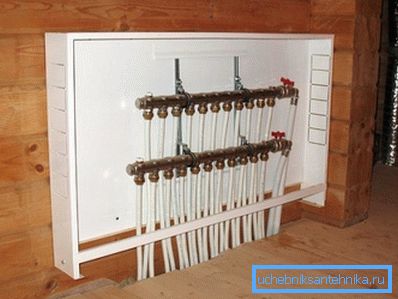

Разводка на теплый пол.
