Секция алюминиевого радиатора: технические изюминки

Конвекторы отопления из цветных металлов становятся все более популярными. Мы желаем рассмотреть главный конструкционный элемент для того чтобы радиатора – секцию, и определить, сколько ватт в одной секции алюминиевого радиатора, каковы ее прочие характеристики и размеры. Кроме этого мы поведаем, как посчитать количество секций алюминиевого радиатора, нужное для отопления конкретного помещения.

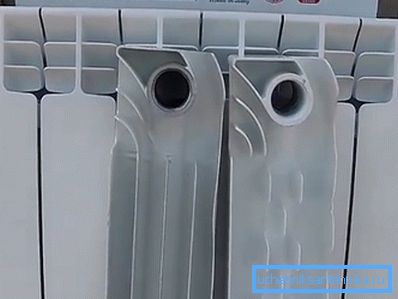

Размеры секции алюминиевые радиаторов отопления зависят от особенностей конкретной модели.

Технические изюминки секционного радиатора

Конструкция

На фото - отдельная секция.

Секционные батареи имеют фактически однообразную конструкцию. Они являются системой из двух горизонтальных коллекторов, соединенных вертикальными каналами. На вертикальных трубках снаружи имеются пластинчатые ребра, каковые образуют каналы для перемещения конвекционных потоков и увеличивают площадь теплового сотрудничества.

Расстояние между пластинами подобрано так, дабы конвекционные потоки были не ламинарными, а турбулентными. Это повышает интенсивность сотрудничества воздуха с поверхностью корпуса.

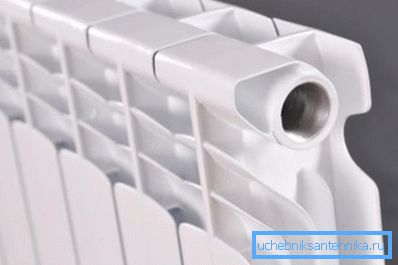

Пластины повышают площадь теплоотдачи прибора.

Конструкция разбита на однообразные части. Одна такая часть включает вертикальный канал и два коллекторных элемента, один сверху, другой снизу. Коллекторный элемент образует с вертикальным каналом Т-образное соединение, два открытых отверстия которого приспособлены для объединения с другими такими же коллекторными отверстиями.

Присоединение частей производится посредством особого ниппеля с уплотнителем.

В случае если подробность установлена с краю, тогда отверстие закрывают заглушкой либо применяют для подключения подачи, обратки либо воздушного клапана.

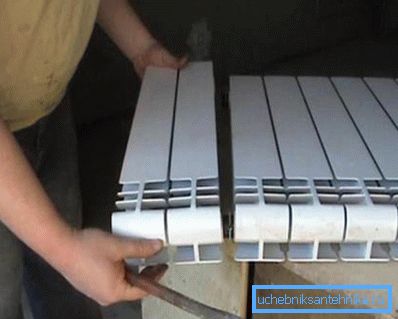

На фото показано, как снять секцию с алюминиевого радиатора.

Рассмотрим работу батареи с аналогичной конструкцией:

  • Части собирают в цельную батарею, к одному из отверстий подключают трубу подачи теплоносителя, к другому – трубу отвода отработанной жидкости, к третьему – кран Маевского для спуска лишнего воздуха, четвертое отверстие закрывают заглушкой;
  • Теплоноситель поступает в коллектор и неспешно наполняет целый прибор. Алюминий владеет высокой теплопроводностью, приблизительно в четыре раза более высокой, чем сталь. Исходя из этого корпус начинает быстро прогреваться;
  • Нагретая поверхность конвектора начинает излучать тепловую энергию. На долю радиации тепла в инфракрасном диапазоне приходится приблизительно 50 – 60% всей теплоотдачи прибора;
  • Контактирующий с поверхностью корпуса воздушное пространство начинает нагреваться благодаря прямой передачи тепла. Под действием гравитации нагретые веса начинают перемещаться вверх по каналам, грамотным ребрами конвектора, и новые порции холодного воздуха втягиваются в батарею снизу;
  • Устройство начинает работать как гравитационный насос. Проходящие по каналам потоки воздуха принимают вихревой темперамент, что повышает теплоотдачу пластин за счет перемешивания.

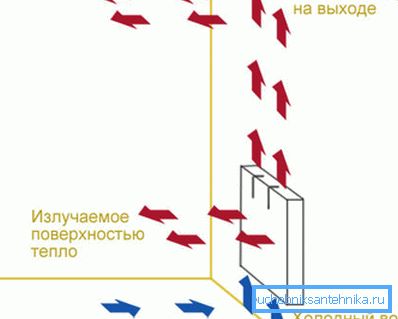

Ширина секции алюминиевого радиатора влияет на излучаемое тепло.

Обратите внимание! Основное преимущество секционной конструкции – возможность поменять размеры и мощность прибора своими руками .

особенности и Характеристики

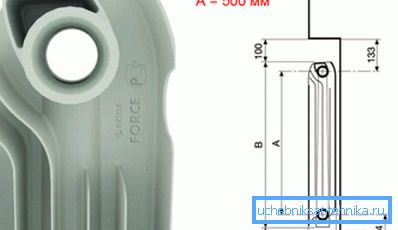

Размер секции алюминиевого радиатора зависит от межосевого расстояния.

Главной технической чёртом любого обогревателя есть его тепловая мощность. Это количество тепла, которое прибор передает окружающей среде в единицу времени. Измеряется в ккал/час либо ваттах.

Мощность зависит от множества факторов, среди которых главными считаются:

  • площадь поверхности прибора;
  • температура теплоносителя;
  • емкость каналов (какое количество литров в одной секции алюминиевого радиатора);
  • тепловой напор;
  • теплопроводность материала;
  • конструкция корпуса;
  • метод подключения подачи и обратки.

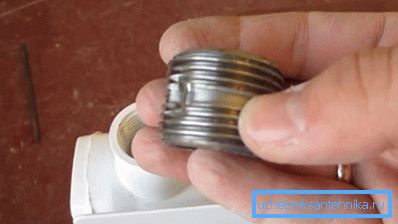

Перед тем как добавить секции на алюминиевые радиаторы, в отверстие закручивают ниппель.

Так как предельное число секций в алюминиевом радиаторе не установлено, и различные устройства имеют разные размеры, то эргономичнее разглядывать параметры одной отдельной части, а после этого определять характеристики батареи методом сложения значений каждой ее подробности.

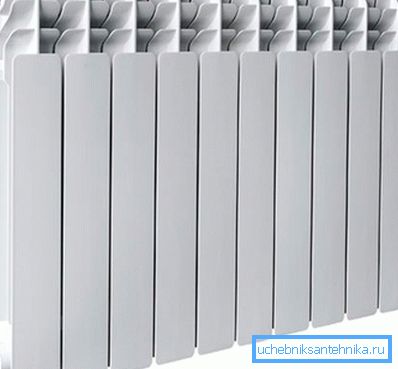

Алюминиевый радиатор на 10 секций будет иметь десятикратную паспортную мощность.

Рассмотрим характеристики более детально:

Характеристики Значения параметров
Высота (межосевое расстояние) 250, 300, 350, 400, 450, 500 мм. Наиболее распространены размеры 350 – 500 мм. Вертикальные модели могут быть около 1 – 2 метра в высоту
Глубина Для стандартных моделей 80 – 140 мм
Ширина Для большинства изделий 80 мм
Емкость 0.25 – 0.5 литра
Толщина стены 2 – 3 мм
Площадь теплоотдачи 0.4 – 0.6 м?
Мощность 80 – 220 Вт, чаще 140 – 160 Вт
Большая температура теплоносителя 130 ?С
Рабочее давление 6 – 24 атм.

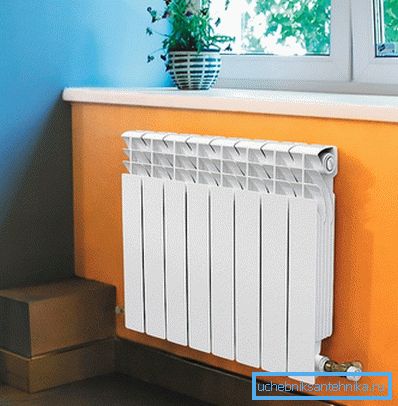

Цена изделия зависит от его мощности и производителя.

Обратите внимание! Для подключения к централизованным системам подачи теплоносителя направляться выбирать модели с большим (опрессовочным) давлением не меньше 45 атм. и рабочим давлением не меньше 16 атм.

Определение количества секций

Обогреватель может стать украшением комнаты.

Довольно часто задают вопросы, сколько отапливает одна секция конвектора, как вычислить количество секций и т.д. Подробный и точный расчет потерь тепла будет весьма сложным, но инструкция разрешает пользоваться упрощенными формулами.

В соответствии с нормам СНиП для обогрева одного квадратного метра помещения с высотой потолков в пределах 2.4 – 2.8 метра требуется порядка 100 Вт тепловой энергии. Другими словами, в случае если мы умножим площадь таковой помещения на 100, возьмём нужную мощность обогрева.

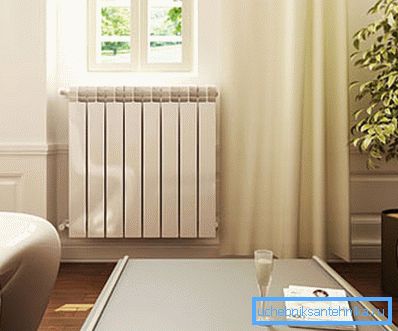

Квадратные агрегаты прекрасно смотрятся в современных интерьерах.

Потом мы сможем отыскать подходящий по параметрам, качеству и дизайну прибор и взглянуть его паспортные характеристики. Там будет указана секционная мощность.

Делим отысканную ранее мощность обогрева помещения на секционную мощность, полученный итог округляем в громадную сторону и приобретаем число секций, нужное для конкретного помещения.

Лаконичный дизайн и белый цвет подойдут к любому стилю.

Обратите внимание! Тут нужно подчернуть, что указанная мощность довольно часто завышена по причине того, что предполагается поступление теплоносителя с температурой 100 ?С, что в настоящих условиях маловероятно. направляться ориентироваться на то, что настоящая мощность в большинстве случаев находится в пределах 140 – 160 Вт.

Вывод

Батареи отопления из алюминия с уверенностью занимают позиции на строительном рынке. Эти агрегаты имеют эргономичное секционное деление, что упрощает их выбор, монтаж и сборку. Смотрите видео в данной статье и выясняйте больше по данной теме.
