Самодельные котлы отопления: как выбрать конструкцию

В загородном доме часто есть актуальной неприятность его отопления в холодный период года. Простые печи на угле либо дровах не весьма действенны: у них нерациональны затраты горючего, большое количество времени уходит на удаление сажи и золы, в помещениях появляются перепад температуры. Красивым решением озвученной неприятности станет отопительный котел.

Такие агрегаты более современны и действенны, чем печи. При достаточной мощности устройство сможет обогреть не только жилой дом, но и производственное, коммерческое здание. При жажде, подобный агрегат возможно сделать своими руками.

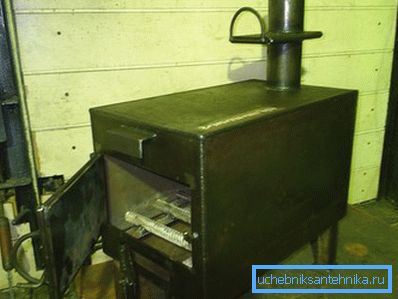

Котел для отопления можно сделать своими силами.

Как работает котел для отопления

Все котлы отопления устроены по одному принципу — прогорающее горючее отдает тепловую энергию теплообменнику. Тот согревает носитель тепла – воду, масло, антифриз (читайте кроме этого статью «Расчет радиаторов отопления: потребность в тепловой энергии и количество секций»).

Для эффективности агрегата серьёзны два показателя.

  1. Уровень прогорания горючего. В то время, когда при недостаточной подаче кислорода с отходами горения удаляются пары жидкого горючего или пиролизный газ, а они смогут дать еще большое количество энергии при сгорании, значит, самодельный отопительный котел нужно доработать.
  2. Устройство теплообменника. Чем более площадь контакта топочной камеры и водяного бака, тем больше тепловой энергии за определенное время передается от горючего теплоносителю.

Обратите внимание! Исходя из этого, температура отходов горения должна быть как возможно ниже. С падением этого показателя у котла возрастает КПД. Кроме этого, чем меньше температура в дымоходе, тем он будет долговечней, а эксплуатация агрегата надёжнее.

Выбор конструкции устройства

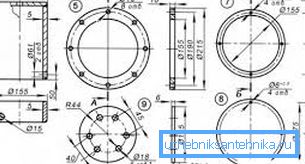

Пример чертежа устройства.

В то время, когда составляются чертежи самодельных котлов отопления, на их наружность и схему работы воздействуют доступность материалов и того либо иного типа горючего в вашем регионе.

  1. Доступность материалов. Жаростойкая сталь больше подходит для отопительных агрегатов, чем обычная нержавейка. Но употребляется чаще последняя. Дело в легкодоступности материала, да и цена у него меньше.
  2. Возможность обработки. Литой чугунный котел не сделаешь дома.

Исходя из этого, в то время, когда делаются самодельные твердотопливные котлы, то наиболее распространенным материалом для них есть листовой металл.

  1. Толщина стали должна быть 4/5 мм. Обрабатывать ее возможно болгаркой, газо- или электросваркой.
  2. Устройство агрегата зависимо от вида выбранного горючего.
  3. На конструкцию воздействует и способ циркуляции воды в контуре.
  4. Инструкция подмечает, для того, чтобы нагревание воды обеспечило циркуляцию при помощи естественной конвекции, нужна большая высота бака и громадное сечение патрубков, и отопительных контуров. Чем меньше их диаметр, тем больше гидравлическое сопротивление и ниже скорость циркуляции.
  5. В случае если поставить насос, он увеличит скорость течения воды, тем самым разрешит сделать сечение труб и высоту бака меньше.

В то время, когда монтируются самодельные отопительные котлы для дома, стоит запомнить пара рекомендаций.

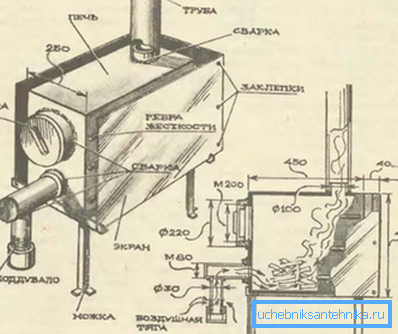

Размеры котла на дровах.
  1. Контуры отопления и патрубки агрегата лучше сделать из труб сечением не меньше 32 мм.
  2. Так как при отключении насоса скорость потока теплоносителя значительно уменьшается, температура его возрастает. Исходя из этого отопительный контур необходимо осуществить из оцинкованных труб. Аналоги из пластика (он имеет низкую стойкость к большим температурам), кроме того армированного, лучше не использовать.

Типы агрегатов

Наиболее распространены дровяные котлы.

Дровяные агрегаты

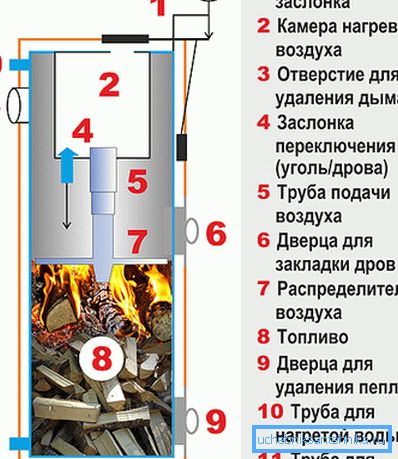

Конструкция дровяного котла.
  1. Самый несложный самодельный дровяной котел отопления имеет форму двух цилиндров, меньший из которых расположен в большего.
  2. Внутренняя конструкция есть топкой, а наружная водяным баком.
  3. Дабы минимизировать сварочные работы, возможно в качестве корпуса агрегата применять толстостенную трубу громадного сечения.
  4. Самодельный котел отопления на дровах может иметь различные размеры и формы, исходя из наличия у вас тех либо иных материалов. Так, возможно сварную прямоугольную топку смонтировать в цилиндрического бака для воды. Как вариант — расположить в топке змеевик или теплообменник из ряда расположенных продольно или поперечно труб.
  5. Дровяные котлы возможно топить на жёстком горючем любого типа. Для них подойдут уголь, пеллеты, простые дрова, брикеты из сухого торфа и пр.

Основным недостатком таких устройств есть их низкий КПД.

Пиролизные аналоги

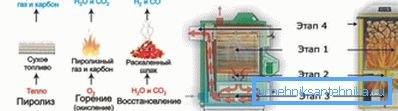

Работа пиролизного агрегата.
  1. В таких котлах, при температурах в 200/800° и ограниченной подаче кислорода, древесина при горении выделяет тепло и преобразуется в пиролизный газ и древесный кокс. Потом к разогретому газу подмешивается воздушное пространство, что приводит к воспламенению вещества с выделением громадного объема тепловой энергии.
  2. Итогом этого помогает большой КПД устройств, достигающий 92%. На одной порции горючего агрегат может работать 10/12 часов. Простой самодельный твердотопливный котел имеет показатель в 4 часа.
  3. Горючее в агрегате прогорает с минимальным объемом отходов. Горение же газа возможно регулировать при помощи автоматики.

Обратите внимание! При раздельном прогорании газообразной и жёсткой фракции горючего возрастают требования к влажности дров. При величине более 30% газ с громадным объемом паров воды горит не имеет значение.

Агрегаты на отработанном масле

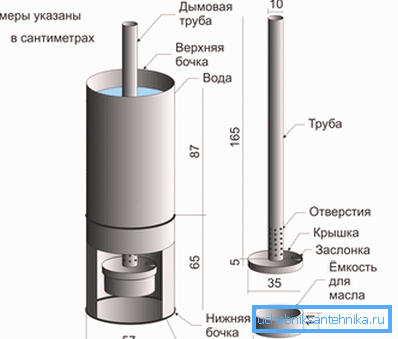

На фото - схема котла на отработанном масле.

Увлекательны котлы на отработке. Они испаряют масло перед тем, как оно сгорит. В то время, когда агрегат достигает рабочих температур, капающая в разогретый поддон отработка мгновенно преобразуется в газ, который при прогорании нагревает теплообменник.

Как горючее в таких агрегатах возможно применять и солярку.

Электрическое оборудование

Самодельный электрокотел для отопления весьма несложен по конструкции. В трубы громадного сечения располагают ТЭН. Снизу к корпусу приваривают патрубок обратки, сверху монтируется подача.

направляться учесть, что электрокотлы, имеющие мощность более 7 КВт, не разрещаеться подключать к сети на к 220 вольт.

Напряжение же на 380 имеется не везде.

  1. Более сложен самодельный индукционный котел отопления.

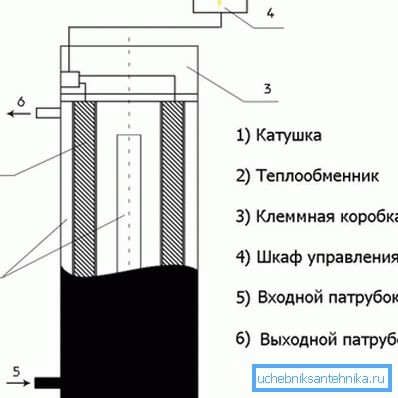

Устройство индукционного прибора.
  1. Наиболее несложная его конструкция складывается из толстостенной трубы из пластика. Около нее в 100 витков обмотан эмалированный провод.
  2. Он подключен к сварочному инвертору, имеющему силу тока (на выходе) 15 А.
  3. Вовнутрь корпуса помещены нагреваемые вихревым током элементы – обрезки стального прута или толстой проволоки.
  4. Снизу к корпусу подсоединена обратка, сверху – подача.
  5. Контур наполняется теплоносителем, и агрегат подключается к питанию.
  6. Насос такому устройству не нужно. Циркуляцию снабжает конвекция разогретой воды.

Вывод

Отопительные котлы возможно делать самостоятельно. Такие устройства значительно действеннее печей и разрешают увеличивать производительность отопительной системы (см.кроме этого статью «Самотечная система отопления: изюминки устройства»).

Видео в статье содержит еще много занимательного.
