Регистры отопления: методы изготовления, виды, расчет

Как изготавливаются регистры отопления из ровных труб? Какими они бывают? В каких случаях оправдано применение этих отопительных устройств? Наконец, как вычислить регистр — отопление так как должно соответствовать чертям помещения, не так ли? Попытаемся ответить на эти вопросы.

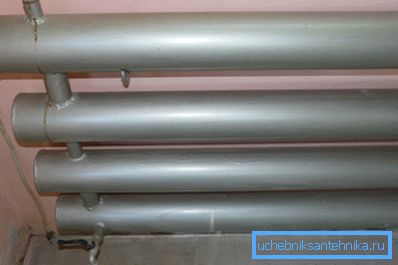

На фото - наш герой.

Что это такое

Говоря несложным языком, регистр отопления — это одна либо пара труб громадного диаметра, через каковые циркулирует теплоноситель. Трубы соединяются перемычками и снабжаются патрубками для подключения подводок так, дабы циркуляция осуществлялась по всему объему отопительного прибора.

По каким показателям смогут классифицироваться отопительные регистры?

Материалы

Их выбор не через чур велик:

  • Самодельные конструкции значительно чаще изготавливаются из тёмной стали. Способ соединения труб, отводов и перемычек — сварка.
  • Промышленные регистры смогут планировать из чугунных труб с оребрением. Для сборки употребляются фланцевые соединения с паронитовыми прокладками. Не считая отопления, чугунные регистры довольно часто делают роль теплообменников, отбирая тепло у продуктов сгорания в котельных и на разнообразных производствах.

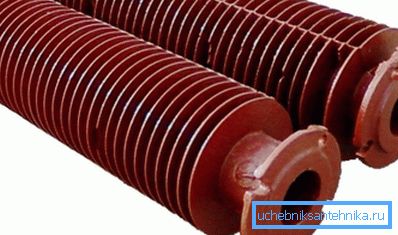

Ребристые трубы для чугунных регистров.

Полезно: в отсутствие паронита в водяном отоплении помещения его возможно заменить прокладками, вырезанными своими руками из автомобильной камеры. А вот при обогреве промышленных помещений перегретым паром нужно будет искать как раз паронит: простая резина при температурах 200-400 градусов быстро начнет крошиться.

Ориентация

Обычный промышленный отопительный регистр представляет собой горизонтально ориентированные трубы. Вместе с тем трубчатые металлические радиаторы отопления для жилых помещений довольно часто бывают вертикальными.

При однообразных одинаковой площади и габаритных размерах поверхности тепловая мощность регистров отопления мало зависит от ориентации труб.

Горизонтальная ориентация большей части изделий связана с достаточно приземленными обстоятельствами:

  1. Для тепловой завесы перед окном отопительный прибор должен быть всецело расположен под ним, что подразумевает в полной мере высоты и определённое соотношение длины.
  2. Сварить низкий и вытянутый в длину регистр куда несложнее из горизонтальных труб.

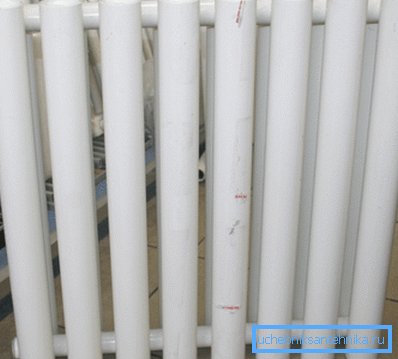

Трубчатый стальной радиатор, он же - вертикальный регистр.

Перемычки

По размеру и форме перемычек регистры делят на секционные и S-образные.

Инструкция по изготовлению регистра из первой категории кратко выглядит так:

  1. Трубы громадного диаметра нарезаются на отрезки однообразной длины.
  2. Их торцы глушатся вырезанными из металлического страницы толщиной 3-4 миллиметра дисками.
  3. В стенках труб прорезаются отверстия под перемычки и патрубки, по окончании чего те прихватываются и по окончании правки формы регистра обвариваются.
  4. Ввариваются дополнительные, глухие перемычки, придающие конструкции жесткость.

Изготовление регистров отопления этого типа завлекает тем, что для него нужен минимум инструментов: достаточно сварочного трансформатора и болгарки. Цена простоты конструкции — высокое гидравлическое сопротивление прибора из-за бессчётных переходов диаметра.

S-образные регистры для отопления являются змеевиком постоянного сечения, в котором более узкие перемычки необходимы только для жесткости. Для изготовления закруглений при маленьком диаметре труб (до 50 мм) употребляется трубогиб. Для громадных сечений приходится покупать готовые отводы.

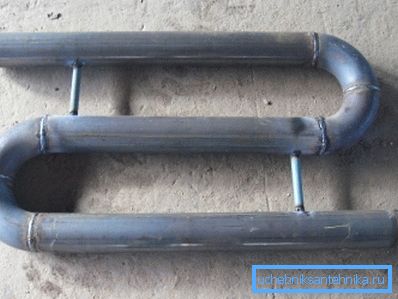

Между прямыми трубами вварено по два отвода с углом 90 градусов.

Особенные случаи

Раздельно стоит упомянуть несколько очень любопытных конструкций.

Постоянный регистр

На фирмах, выстроенных в 50-70 годах прошлого века, вместо секционных либо S-образных регистров употребляется достаточно любопытная конструкция: цех либо вспомогательное помещение опоясывается по всему периметру неразрывной трубой. Схема нужна тем, что снабжает прогрев стен восходящим потоком теплого воздуха по всей их длине.

Автономный регистр

В качестве автономного отопительного прибора часто употребляется регистр, в торец нижней секции которого установлен один либо пара трубчатых электронагревателей (ТЭН).

У изготовления прибора имеется пара тонкостей.

  • Перемычки в нем делаются проходными на обоих концах каждой секции. Тем самым обеспечивается конвекция теплоносителя.
  • Прибор делается открытым. В качестве расширительного бака употребляется часть его емкости: теплоноситель заполняет регистр только на 90-95% объема.
  • В качестве теплоносителя часто употребляется не вода, а масло (отработка либо недорогое минеральное), что разрешает не опасаться разморозки.

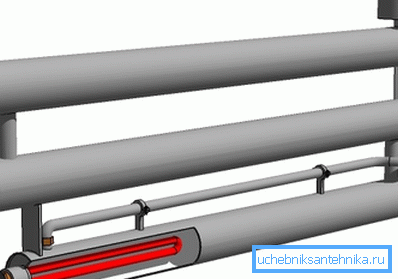

Схема отопительного прибора со встроенным ТЭНом.

Монтаж

Как выглядит монтаж регистров отопления?

Простейшее крепление регистра — на вбитую в стенке ровную арматуру диаметром 10-14 мм.

  1. На стенке размечается по уровню пара отверстий там, где должны расположиться нижняя и верхняя секции.
  2. Отверстия бурятся диаметром на полмиллиметра меньше, чем имеющаяся у вас арматура.

Совет: потому, что бур диаметром, скажем, 11,5 мм отыскать фактически нереально, отверстие возможно пройти диаметром 10 мм и увеличить 11,5-миллиметровым сверлом по металлу.

  1. Отрезки арматуры со снятыми фасками вбиваются в стенке на глубину не меньше 6-7 см.
  2. На них вывешивается отопительный прибор.
  3. Арматура загибается вверх, огибая секцию регистра. Для загиба применяют рычаг из отрезка трубы.
  4. Излишки арматуры обрезаются по месту; торец скругляется напильником чтобы не было травм.

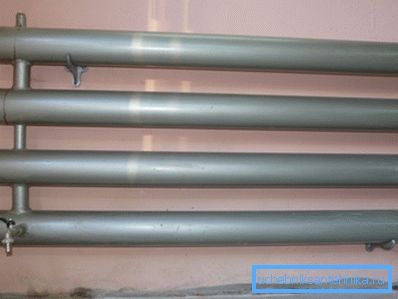

Разумеется, никто не запрещает использовать и готовые кронштейны.

Расчеты

Для чего нужен расчет регистра отопления? Начнем издали.

Какие конкретно характеристики отопительного прибора стоит учесть при его выборе?

  • Рабочее давление. У сварного регистра оно заведомо превышает параметры ЦО и разрешает выдержать любой гидроудар.
  • Рабочую температуру. Как несложно додуматься, тут особенных ограничений также нет.
  • Тепловую мощность. Она подбирается в зависимости от объема помещения. Недочёт тепловой мощности свидетельствует, что дома будет холодно; избыток — что придется неизменно держать открытыми окна и терпеть сквозняки.

Как выполняется расчет регистров отопления для металлической круглой трубы известного диаметра?

Тут действует следующая формула:

Q = Pi*Dн *L * k * Dt, где:

  • Q — тепловой поток секции в ваттах.
  • Pi — число «пи», принимаемое равным 3,1415;
  • Dн — наружный диаметр трубы в метрах.
  • L — протяженность секции в метрах.
  • k — коэффициент теплопроводности металлической трубы, принимаемый равным 11,63 Вт/м2*С.
  • Dt — дельта температур между воздухом и теплоносителем в помещении.

Принципиальный момент: так рассчитывается тепловой поток для одной горизонтальной трубы. В многорядном регистре для всех секций, не считая первой, употребляется дополнительный коэффициент 0,9: они так как находятся в восходящем потоке теплого воздуха от первой трубы, что снижает дельту температур.

Как пересчитать в привычные величины диаметр трубы, указанный продавцом в дюймах? Вот таблица соответствия размеров:

Размер в дюймах ДУ(условный проход)
1 25
1 1/4 32
1 1/2 40
2 50
2 1/2 65
3 89
4 100
5 125
6 150
8 200

Обратите внимание: ДУ примерно соответствует внутреннему диаметру. Для получения наружного к нему нужно прибавить удвоенную толщину стены трубы.

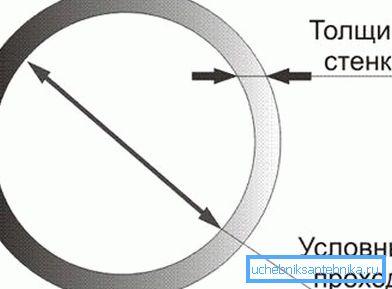

Условный проход примерно равен внутреннему диаметру.

Давайте оценим теплоотдачу четырехрядного регистра из трубы с наружным диаметром 108 мм длиной 1,2 метра при его температуре в +80 С и температуре воздуха в помещении +20 С.

  1. Для первой секции тепловой поток равен 3,1415*0,108*1,2*11,63*(80-20)=284 ватта.
  2. Для каждой последующей он умножается на 0,9. 284*0,9=255.
  3. Суммарное значение равняется 284+(255*3) = 1049 ватт.

Оценка прибора

Давайте попытаемся дать краткую оценку регистру.

  • Он только прочен и отказоустойчив.
  • В отличие от секций с развитым оребрением, он легко чистится о пыли.
  • Он фактически не испытывает недостаток в промывке. Пока теплоноситель циркулирует через прибор, он будет греть по всему объему.
  • Внешний вид — скажем так, на любителя. Помещение регистр точно не украсит.
  • Из-за низкой теплопроводности и отсутствия оребрения стали теплоотдача регистра значительно уступает алюминиевому радиатору тех же габаритных размеров.

Выводы

Применять регистры стоит, в первую очередь, для отопления гаражей, производственных помещений и мастерских. Для квартиры стоит присмотреться к более компактным и пристойно выглядящим алюминиевым и биметаллическим отопительным устройствам.

Как неизменно, прикрепленное видео предложит читателю дополнительную данные. Удач!

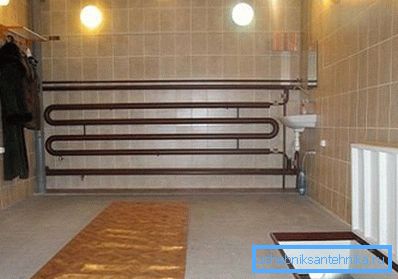

Гараж - идеальное место для регистра.
