Расчетная температура наружного воздуха для проектирования

От чего зависит температура батарей отопления в муниципальный квартире? Регламентируют ли ее ГОСТ либо СНиП? Как температурный график отопительной системы связан с климатической территорией? Давайте попытаемся ответить на эти вопросы.

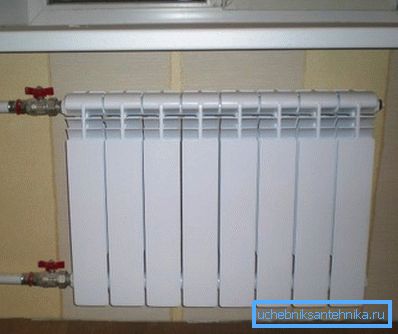

Подчиняется ли каким-то закономерностям температура батарей? Давайте выясним.

Расчетная температура окружающей среды

Понятие температура отопительного периода имеет отношение не только к температурному графику. Им определяются требования к степени теплоизоляции здания, тепловому потоку и размерам от размещенных в жилых и других помещениях отопительных устройств, качеству и остеклению герметизации подъездов.

Так что же это за понятие? Это всего лишь усредненная температура самых прохладных пятидневок за последние 50 лет, при которой работа системы отопления обязана обеспечить комфортные условия в зданий.

Эти условия обрисованы в распоряжении Правительства РФ от 23.05.2006 «Правила предоставления услуг ЖКХ гражданам»:

  • В жилых помещениях, расположенных в середине дома, температура не должна быть ниже +18 С; в угловых — +20 С.

Нюанс: при расчетной температуре ниже -31 С эти значения увеличиваются до +20 и +22 градусов соответственно.

  • В санузле должно быть не меньше +16 градусов, в ванной — +25.

Для публичных заведений советы возможно отыскать в СНиП 41-01-2003 и ведомственных нормах. Так, в классных помещениях должно быть не меньше +21 С, а в гастрономах — +12 С; в поликлинике рекомендованная температура по окончании отопластики равна +22, а при отклонениях в работе щитовидной железы — +15.

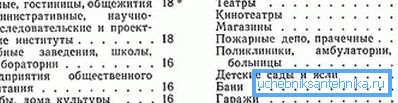

Дополнительные значения для некоторых типов помещений.

Возвратимся, но, мало назад. Откуда проектировщику забрать расчетные температуры воздуха для того либо иного города?

Вся нужная информацию содержится в СНиП 23-01-99 «Строительная климатология». Любопытно, что в изданном через 8 лет по окончании распада Альянса документе упоминаются все главные поселения бывших союзных республик.

Город Расчетная температура
Барнаул -39
Благовещенск -34
Тында -42
Белгород -23
Воронеж -26
Братск -43
Калининград -19
Кемерово -39
Сочи -3
Игарка -49
Сусуман -55
Верхоянск -59
Баку -4
Ялта -7

Температурный график

Какой должна быть температура радиаторов отопления в квартире, разрешающая обеспечить обрисованные условия?

Ее определяет средняя за сутки температура окружающей среды на улице.

Зависимость описывается двумя температурными графиками:

  • Для теплотрассы на выходе из ТЭЦ либо котельной температура подающего и обратного трубопроводов находится в пределах 150/70 С.
  • Во внутридомовой системе температурный режим отопления обязан укладываться в значения 95/70 градусов в двухтрубной системе (другими словами практически во всех многоквартирных зданиях) и 105/70 в однотрубных системах отопления зданий.

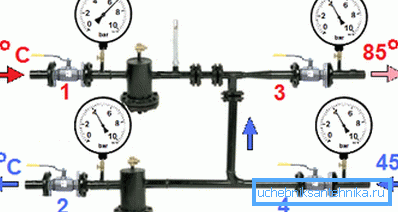

Слева - вход с трассы. Справа - система отопления дома.

Обратите внимание:в детсадах большая температура воды в системе отопления не имеет возможности быть больше +37 С. Как раз для компенсации этого низкого значения радиаторы в группах в большинстве случаев имеют очень внушительные размеры.

Из-за чего температура отопления в квартире столь резко отличается от параметров автострады? Дабы ответить на данный вопрос, нужно кратко разъяснить принцип работы элеваторного узла (теплового пункта дома).

Требования к системе отопления в некотором роде взаимоисключающи. С одной стороны, чем меньше разброс температур между подачей и обраткой — тем равномернее будут нагреты батареи в доме и тем выше окажется эффективность концевых отопительных устройств. Раз так — разумеется, что скорость циркуляции в системе должна быть высокой.

Но перегрев обратки очень нежелателен для ТЭЦ: из-за определенных технических ограничений воду перед ее запуском на новый цикл сначала приходится предварительно охлаждать до тех самых 70 С.

Устройство элеватора достаточно остроумно обходит несоответствие: часть воды из обратного трубопровода вовлекается в повторный цикл циркуляции. В следствии при подаче на входных задвижках в 140 С в дом (конкретно в радиаторы) идет всего 90-95 градусов.

Схема работы элеватора.

О современной системе отопления в многоквартирном доме полезно знать еще пара вещей.

  • При температуре подачи на автостраде до 90 градусов, система ГВС должна быть запитана с подающего трубопровода; при превышении этого значения — с обратного. В случае если переключения не случилось, в системе ГВС может оказаться столько же, сколько на прямой нитке теплотрассы. Какие конкретно последствия это будет иметь для резиновых прокладок и гибких подводок — додуматься нетрудно.
  • В критических обстановках нормативы температур в самой системе отопления также смогут быть превышены. Скажем, при массовых жалобах на мороз в квартирах практикуется работа элеватора без сопла, с заглушенным подсосом.

Регулировка

Как выполняется регулировка температуры отопления в системах ЦО по окончании входных задвижек?

Элеватор

Штатно температура отопления в системе может изменяться лишь одним методом — трансформацией диаметра сопла. Все трансформации должны быть согласованы с представителями организации — поставщика тепла (коммунальных тепловых сетей); решения о том, заварить сопло либо рассверлить его, принимаются на основании давления и замеров температуры в элеваторном узле и в тепловых колодцах.

Демонтированные сопла.

изменение и Демонтаж сопла его размеров занимают не более получаса и требуют полной работоспособности запорной арматуры в узле. Фактически, достаточно перекрыть по кругу все задвижки (входные, ГВС, домовые) и разобрать все три фланца на элеваторе. Рассверленное либо заваренное сопло монтируется в обратном порядке.

Совет: новые паронитовые прокладки для трубных фланцев оказываются на складах жилищных организаций, увы, нечасто. При демонтаже элеватора либо замене задвижек своими руками окажет помощь несложная инструкция: прокладка вырезается из автомобильной камеры.

Стоит упомянуть еще несколько способов, которыми может регулироваться температура отопления — воды в трубах и радиаторов.

  • Вместо простого сопла с постоянным диаметром может употребляться регулируемый элеватор. Несложная подстройка пропускной свойстве разрешает гибко настраивать температуру смеси и обратки.

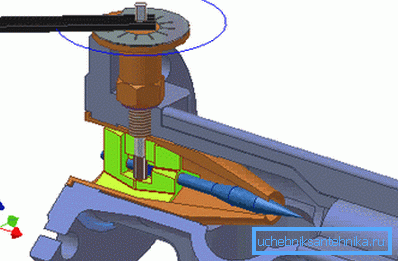

Регулируемое сопло.
  • Помимо этого, для уменьшения температуры обратного трубопровода возможно уменьшить перепад давления на элеваторе. Это делается входной обратной задвижкой.

Как как раз?

  • ГВС переключается на прямую нитку.
  • Замеряется давление на подающей нитке до элеватора. После этого манометр вкручивается в обратный трубопровод в любой его точке.
  • Входная обратная задвижка всецело закрывается и медлительно приоткрывается, пока отличие давлений между подающим и обратным трубопроводами не уменьшится на 0,2 кгс/см2 от исходной. При необходимости повторные дальнейшее уменьшение и замеры температур перепада по манометру повторяется через дни с тем же шагом.

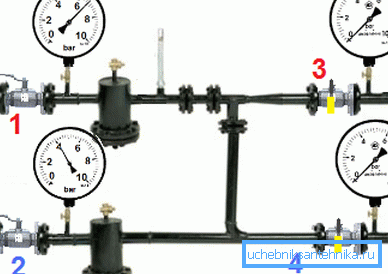

Регулируется запорная арматура 4 с контролем перепада по манометру 2.

Обратите внимание: в случае если легко частично закрыть всецело открытую задвижку, ее щечки смогут заклиниться штоком и опустится в рабочее положение позднее. В следствии обратка окажется всецело закрытой. Цена остановки циркуляции в отопительный сезон — гарантированная разморозка подъездного отопления.

Квартира

Как регулируется температура воды в трубах отопления в отдельной квартиры?По понятным обстоятельствам ее возможно лишь уменьшить дросселирующей запорной арматурой. Для данной цели на выходе каждого отопительного прибора ставится дроссель либо термостатическая головка, регулирующая собственную проходимость в зависимости от температуры в помещении.

В крайнем случае,температура теплоносителя в системе отопления может регулироваться и шаровым вентилем; но его чувствительность к положению рычага делает настройку достаточно неудобной.

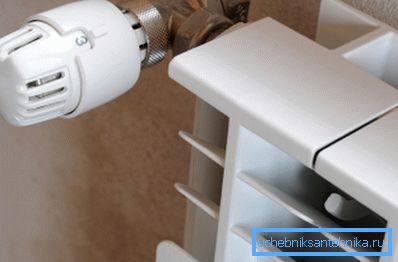

Термостатическая головка автоматически поддерживает постоянную температуру в комнате.

Что делать, в случае если теплоотдача отопительного прибора недостаточна?

Вот меры, талантливые расширить ее.

  • Простое добавление новых секций с дальнего от подводок конца поднимет тепловой поток от радиатора нелинейно, но достаточно заметно. Из-за чего нелинейно? Да вследствие того что конец батареи постоянно будет холоднее ее подводок.
  • Перемычка между подводками, снабженная вентилем, способна при его закрытии расширить поток теплоносителя через секции. Значит, прибор начнёт отдавать больше тепла. А вот всецело глушить перемычку не следует: без нее регулировка температуры батарей отопления дросселями приведет к достаточно неприятному общению с замерзающими соседями.
  • Подводки возможно подключить к радиатору не только сборку, но и снизу. Тогда теплоноситель будет равномерно циркулировать через все секции, что также поднимет температуру в квартире.
На фото - нижнее подключение радиатора.
  • Наконец, не следует забывать про промывку. Сброс воды через шланг и промывочный кран в канализацию удалят из батареи накопившиеся песок и ил, восстанавливая циркуляцию по всему объему.

Кстати: радиаторы с нижним подключением не нуждаются в промывке. Как раз вследствие того что теплоноситель равномерно движется на всей протяженности нижнего коллектора.

Теплый пол

Как подключить к системе ЦО низкотемпературное отопление? Так как для теплого пола температуры выше +45С категорически неприемлемы.

Метод, которым низкотемпературные системы отопления согласуются с ЦО, быстро напоминает принцип работы элеваторного узла. Часть теплоносителя вовлекается в повторную циркуляцию, которая обеспечивается маломощным насосом. Регулировка температуры осуществляется двухпроходным клапаном с термоголовкой.

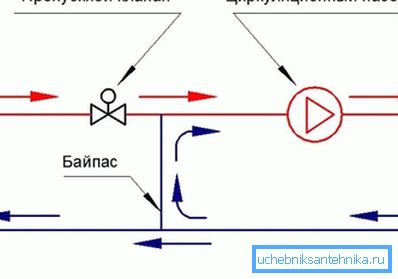

Схема простейшего узла смешения.

Заключение

Сохраняем надежду, что нам удалось удовлетворить любопытство читателя, познакомив его с некоторыми качествами работы отопительных систем. Как неизменно, прикрепленное видео предложит дополнительную данные. Удач!
