Расчет отопительных устройств: простые схемы

Как вычислить параметры отопительного прибора для помещения с известными чертями? В данной статье нам предстоит познакомиться с несколькими несложными схемами, снабжающими приемлемую точность результатов. Мы не начнём лезть в дебри: все вычисления смогут быть выполнены своими руками человеком, далеким от теплотехники. Итак, в путь.

Что считаем

Давайте разобьем громадную задачу на мелкие этапы.

Нам необходимо:

1. Обучиться оценивать потребность помещения в тепле.

Увидьте: лучше иметь в своем арсенале схемы расчета как для домов с нормированным сопротивлением теплопередаче, так и для строений с значительно лучшим либо нехорошим качеством утепления.

1. Определить, как пересчитать тепловую мощность отопительного прибора в количество секций радиатора.
2. Узнать, как возможно оценить мощность устройств, не складывающихся из стандартных секций.

В этом порядке и двинемся дальше.

Тепловая мощность

Приведем два метода ее оценки.

Для нормированного теплового сопротивления

У зданий, соответствующих требованиям СНиП 23-02-2003 "Тепловая защита зданий", потребность в тепле возможно вычислить по следующей схеме:

• Базовое значение берется равным 40 ваттам на кубометр отапливаемой помещения либо квартиры.
• Оно умножается на коэффициент, зависящий от размещения помещения.

• На каждое окно стандартного размера добавляется 100 ватт тепла, на ведущую на улицу дверь - 200.
• Вводится региональный коэффициент.

Давайте вычислим потребность в тепловой мощности отопления для помещения размерами 4*5*3 метра в городе Комсомольске-на-Амуре Хабаровского края.

Помещение - угловая, с двумя окнами.

1. 40 ватт на куб дают 40*4*5*3=2400 ватт.
2. Потому, что помещение угловая, мы используем коэффициент 1,2. 2400*1,2=2880.
3. Пара окон усугубит обстановку. 2880+(2*100)=3080 ватт.
4. Климатическая территория внесет свои коррективы. 3080*1,6=4928 Вт.

Нюанс: в случае если в квартире имеется помещения без отопительных устройств, их количество также направляться учитывать при вычислениях. Так, в случае если к нашей комнате примыкает коридор размером 4*1*3 метра, тепловую мощность необходимо вычислять для (4*5*3)+(4*1*3)=72 м3 отапливаемого помещения.

Для нестандартного утепления

В случае если уровень качества утепления существенно лучше либо хуже рекомендованного СНиП, для оценки потребности в тепле употребляется формула Q=V*Dt*K/860, в которой:

• Q - заветная мощность в киловаттах.
• V - количество помещения в кубометрах.
• Dt - большая отличие температур между внутренним и уличным воздухом.
• К - коэффициент утепления. Его значение возможно приблизительно оценить, ориентируясь по следующей таблице:

Параметр Dt в большинстве случаев берется равным разнице между рекомендованными СНиП значениями внутренней температуры и средним минимумом наиболее холодного месяца за последние пара лет. Ориентироваться на полный минимум будет некоторым перебором: в случае если, скажем, в Крыму и не редкость -25, то только раз в пара лет в течение одного-двух дней.

Давайте посчитаем тепловую мощность той же помещения в Комсомольске-на-Амуре, уточнив, что окна в ней снабжены двухкамерными стеклопакетами, а толщина кирпичных стен равна 60 сантиметрам.

1. Количество помещения равен 4*5*3=60 м3.
2. Закрепленный СНиП минимум комнатной температуры для угловой помещения в данной климатической территории равен +22 С.
3. Средний минимум января - -30,8 С.
4. Коэффициент утепления заберём равным 0,8.

Расчет устройств отопления для нашей помещения будет иметь вид Q=60*(22 - -30,8)*0,8/860=2,94 КВт. Как легко подметить, разброс с первым результатом велик.

Устройства

Инструкция по подбору пластинчатого, трубчатого радиатора либо конвектора отопления предельно несложна: достаточно изучить документацию к прибору. Производители постоянно указывают тепловую мощность для стандартной дельты температур между воздухом и теплоносителем в 70 градусов.

Обратите внимание: уменьшение дельты температур в два раза (скажем, при +20 в температуре и комнате батареи в +55 С) неизбежно повлечет за собой двукратное падение мощности.

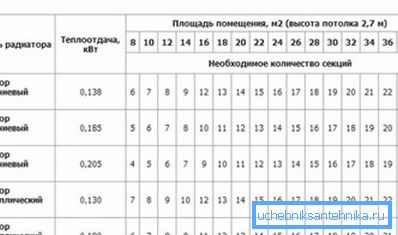

В сопроводительных документах и на сайте производителей возможно, в большинстве случаев, отыскать и значения теплового потока для отдельных секций секционного радиатора.

В отсутствие документации возможно ориентироваться на следующие усредненные значения:

• Чугунная секция - 160 ватт.
• Биметаллическая секция - 180 ватт.
• Алюминиевая секция - 200 ватт.

Так, для получения тепловой мощности в 2940 ватт достаточно 2940/180=17 (с округлением в громадную сторону) биметаллических секций.

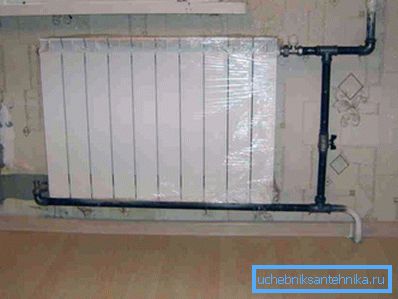

Полезно: радиаторы таковой длины необходимо подключать диагонально либо снизу вниз. В противном случае целый теплоноситель будет циркулировать только через первые секции.

Особенный случай

Низкая цена делает очень привлекательным применение металлического трубного регистра. Но у самодельных конструкций техдокументация в большинстве случаев отсутствует.

Как выполнить расчет в этом случае?

1. Теплоотдача одной горизонтальной трубы в ваттах рассчитывается как Q=3,1415*Dн*L*11,63*Dt. В ней Dн - наружный диаметр трубы (в метрах); L - ее протяженность в метрах, Dt - дельта температур между теплоносителем и воздухом.
2. Теплоотдача расположенных над данной трубой других секций регистра рассчитывается подобно, но с применением дополнительного коэффициента 0,9.

Так, при наружном диаметре 208 мм, дельте 3 температур и длине метра в 70 С мощность двухсекционного регистра будет равной (3,1415*0,208*3*11,63*70) + (3,1415*0,208*3*11,63*70)*0,9 = 1596 + 1436 = 3032 ватта.

Заключение

Повторимся: нами приведены несложные схемы приблизительных расчетов, негодные для опытного применения, но дающие достаточно правильные результаты. Как неизменно, прикрепленное видео предложит читателю дополнительные материалы. Удач!
