Как выглядит расчет биметаллических радиаторов на площадь жилого помещения? Как подсчитать количество секций, нужное для обогрева дома либо квартиры с нестандартной высотой потолков? В нашей статье мы попытаемся отыскать ответы на эти и другие вопросы.

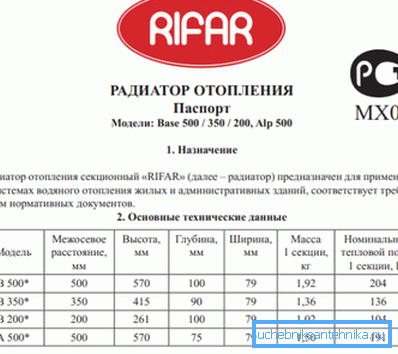

Значения тепловой мощности для отечественных радиаторов от компании Рифар.

Этапы расчета

Расчет секций биметаллических радиаторов отопления складывается из двух этапов:

  1. Оценка потребности помещения в тепловой мощности;

Увидьте: по площади ее возможно вычислить только при стандартном (соответствующем действующим СНиП) утеплении ограждающих конструкций здания и стандартной (2,5 метра) высоте потолков. В других случаях схема расчетов заметно усложняется.

  1. Пересчет тепловой мощности в количество секций с учетом теплового потока, соответствующего одной секции.

Тепловой поток на секцию

Начнем с более несложной задачи. Расчет секции биметаллического радиатора подразумевает необходимость справочных данных - теплового потока для одной секции. Вот его ориентировочные значения для различных типоразмеров отопительных устройств:

Высота секции (межосевое расстояние между коллекторами), мм Тепловой поток, Вт/секция
200 90
350 120
500 180

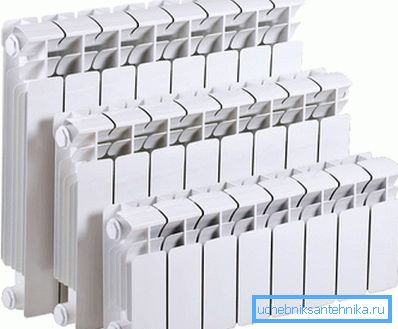

На фото - биметаллические радиаторы трех основных типоразмеров.

Но, как принято в таких случаях, подвох кроется в подробностях.

  • Производители приводят значение теплового потока для температуры теплоносителя в 90С при температуре в отапливаемом помещении +20 С (Dt=70 С). Цена понижения температуры теплоносителя до +55 С (Dt=55 С) - двукратное падение мощности секции;
  • При боковом подключении радиатора и его большой длине мощность концевых секций (по окончании 10-й) сократится на 10-40%;
  • Подключение снизу вниз приведёт к падению мощности секции на 10 - 13%, но гарантирует равномерный прогрев на всей протяженности;
  • Диагональное подключение при любой длине батареи обеспечит теплоотдачу на 2-3% ниже номинальной;

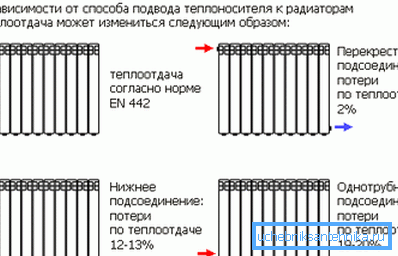

Теплоотдача при разных схемах подключения.
  • Заиливание концевых секций за пара лет опять-таки уменьшит их теплоотдачу в 1,2 - 1,5 раза;
  • Наконец, монтаж отопительного прибора в нише либо коробе также губительно повлияет на эффективность обогрева.

Совет: расчет мощности лучше делать с коэффициентом запаса 1,2. Избыточную мощность возможно уменьшить дросселированием прибора конусным вентилем либо термоголовкой.

Схемы

Несложной расчет по площади

Расчет по площади биметаллических радиаторов отопления предельно несложен:

  1. На 1 м2 отапливаемой площади в проект закладывается тепловая мощность в 100 ватт;
  2. Для тёплых регионов и холодных страны употребляется коэффициент поправки (от 0,7 для Краснодарского края до 2,0 для якутии и Чукотки). Так, для 15-метровой помещения в Хабаровской крае (региональный коэффициент 1,6) пригодится 15*100*1,6=2400 ватт тепла. При мощности секции 180 ватт их предельное число составит 2400/180=14 (с округлением) штук.

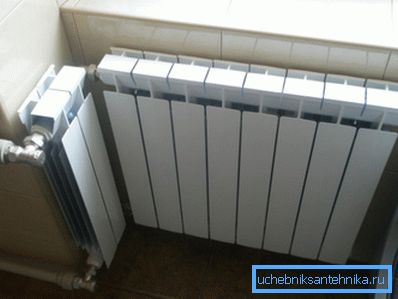

В холодном климате к отоплению приходится отнестись серьезно.

Любопытно: обычный калькулятор расчета биметаллических радиаторов отопления на сайтах продавцов либо производителей применяет как раз таковой метод расчета. Дополнительные факторы наподобие степени утепления здания либо высоты потолков учитываются очень редко.

Расчет по объему

Ясно, что при большой высоте потолков в квартире потребность в тепле быстро возрастет: чем больше количество воздуха, тем больше тепловой энергии потребуется для его нагрева до температуры, соответствующей санитарным нормам.

Для помещений нестандартной высоты довольно часто употребляется пара скорректированная инструкция, учитывающая последовательность дополнительных факторов:

  • На 1м3 объема в проект закладывается 40 Вт тепловой мощности;
  • Для угловых и торцевых квартир в многоквартирном здании употребляется коэффициент поправки 1,2, для крайних этажей - 1,3;
  • На каждое окно дополнительно добавляется 100 ватт;

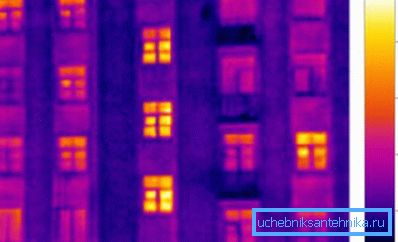

Утечка тепла через окна больше, чем через капитальные стены.
  • Учитывается и региональный коэффициент (0,7 - 2,0).

Давайте своими руками вычислим потребность в тепле помещения с одним окном, расположенной в середине многоквартирного дома в городе Ялта (Крым) при ее размерах 4,6х5,7 метра и высоте потолка 4,5 метра.

  1. Количество помещения составит 4,6*5,7*4,5=118 м3;
  2. Региональный коэффициент для Ялты (средняя температура января +4 С) равен 0,7; другие коэффициенты поправок отсутствуют;
  3. Потребность в тепле составит (118*40+100)*0,7=3374 ватта;
  4. Расчет количества секций биметаллических радиаторов отопления даст нам при мощности секции 180 ватт значение 19.

Напомним: при таковой длине отопительного прибора он подключается снизу вниз либо диагонально.

Расчет по объему для нестандартного утепления

Наиболее универсальна схема, в которой учитывается количество помещения, отличие температур с улицей и интегральный коэффициент утепления здания: Q=V*Dt*k/860.

Наряду с этим:

  • Мощность Q мы приобретаем в киловаттах;
  • В качестве Dt употребляется отличие между средней внутренней температурой (для жилого помещения - санитарной нормой температуры) и средним минимум самого холодного месяца зимы;

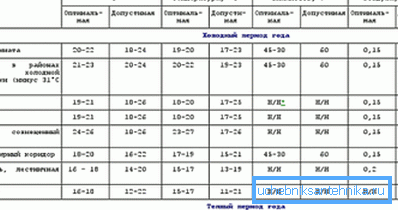

Санитарные нормы температуры для жилых помещений.
  • k берется из следующей таблицы:
Значение k Утепление здания
0,6-0,9 Пенопластовая шуба, металлопластиковые окна с тройными энергосберегающими стеклопакетами
1-1,9 Кирпичные стенки в два кирпича, двойное остекление
2-2,9 Кирпичные стенки в кирпич, одинарное остекление
3-3,9 Неутепленное здание (холодный склад, цех и т.д.)

Давайте еще раз вычислим потребность в тепле для нашей помещения в Ялте, но уже с несколькими новыми вводными:

  • Здание не утеплено снаружи и сложено из кирпича. Толщина кладки - 500 мм. Остекление двойное;
  • При санитарной норме зимней температуры в жилом помещении +18 С средний минимум января в Ялте образовывает -3С.
Для Крыма нехарактерны низкие зимние температуры.

Приступим к вычислениям.

  • Количество помещения мы уже вычислили ранее - 118 м3;
  • Dt равняется разнице +18С и -3С - 21 градусу;
  • Коэффициент утепления заберём равным 1,1;
  • Расчет в целом купит вид Q=118*21*1,1/860=3,16 КВт, либо 3160/180=18 секций.

Заключение

Как видите, используемые схемы расчета отопительных устройств достаточно разнообразны и предсказуемо дают некоторый разброс результатов. Определить больше о том, как выполняется расчет биметаллических радиаторов отопления, окажет помощь видео в данной статье. Удач!
