Расчет батарей отопления: определяем оптимальную

Расчет количества батарей отопления необходимо осуществлять еще на этапе проектировки системы. Так мы сможем заблаговременно определить, какое количество изделий нам необходимо купить и как их лучше расположить для более действенного обогрева.

Советы по вычислению параметров отопительного контура, и все нужные для этого данные мы приведем в нашей статье.

Чтобы тепла хватило, нужно определить оптимальное количество батарей

Номинальная теплоотдача разных радиаторов

Перед тем как вычислить количество батарей отопления, нам нужно выяснить, какую разновидность отопительных устройств мы будем применять. Все дело в том, что разные модели обогревателей владеют собственными показателями теплоотдачи, и потому при однообразных требованиях по производительности нам потребуется купить и установить различное их количество.

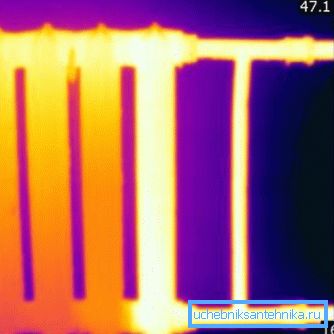

Распределение тепла внутри батареи

В большинстве случаев, информация о теплоотдаче указывается в спецификации изделия, так что главным источником информации будет инструкция к той либо другой модели батареи. Но ниже мы приведем справочные данные, каковые разрешат вам выполнить хотя бы приблизительный расчет.

Обратите внимание! Наровне с термином «теплоотдача» в документах довольно часто приводят определения «мощность» либо «тепловой поток». Означают эти термины приблизительно одно да и то же, так что вы в полной мере имеете возможность применять предоставленные производителем цифры для расчетов.

Производительность отопительной батареи зависит прежде всего от материала, из которого она изготовлена:

  • Чугунные радиаторы по этому параметру являются явными аутсайдерами. Так, номинальная теплоотдача одной секции модели МС140 образовывает около 180 Вт, но настоящие показатели редко превышают 60-70 Вт. Связано это с тем, что вместо номинальных 90 0С в трубах вода редко нагревается выше 80 0С, так что расчет чугунных батарей отопления необходимо делать с хорошим запасом.
Старые чугунные радиаторы (на фото) отличаются наименьшей мощностью
  • Для металлических радиаторов свойственны значения от 170 до 190 Вт на секцию. Необходимо подчернуть, что у этих видов радиаторов отопления теплопотери на прогрев самой поверхности батареи будут не такими громадными, как у чугунных. Но при понижении температуры воды в трубах до 70 0С (нередкое явление) мощность будет уменьшаться сильно.
  • Алюминиевые радиаторы демонстрируют достаточно хорошие показатели по теплоотдаче -от 200 до 220 Вт/секция. Если бы не склонность и высокая цена к коррозии при взаимодействии с загрязненной водой, их возможно было бы смело советовать в качестве совершенного решения.
  • Расчет мощности батарей отопления, собранных по биметаллической разработке (металлические трубы с алюминиевыми теплоотводящими кожухами) в большинстве случаев строится на схожих с алюминиевыми моделями значениях. В среднем производительность образовывает от 150 до 200 Вт, чего вполне достаточно для качественного обогрева.
Пример теплотехнических характеристик биметаллической модели

Обратите внимание! Время от времени вместо Ватт чёрта продукции показывают в калориях в час. Перевести значения достаточно легко: 1 Вт = 860 кал/ч.

Зная же, сколько тепла выделяет секция радиатора, расчет мощности батареи отопления возможно выполнить без всякого труда.

Определение числа батарей

Расчет нужной мощности

Вопрос о том, как вычислить батареи отопления для конкретного дома либо квартиры упирается в минимальную мощность, нужную для обогрева помещения. В случае если батарей будет через чур много, то мы будем переплачивать за обогрев, а в случае дефицита радиаторов не сможем добиться комфортной температуры. Следовательно, нам нужно своими руками отыскать «золотую середину». Сделать это возможно двумя методами.

Ещё один вариант расчета

Первая методика расчета предельно несложна, и основывается на анализе неспециализированной площади помещения:

  • В случае если в помещении, для которой выполняется вычисление, имеется одно окно и одна наружная стенки, то на каждые 10 м2 необходимо 1 кВт тепловой мощности батарей.
  • При наличии двух и более окон, либо же двух наружных стен минимальная производительность возрастает до 1,3 кВт на каждые 10 квадратных метров.

Обратите внимание! Все дробные значения, полученные на протяжении расчетов, округляем в громадную сторону. Так мы возьмём нужный запас по мощности, который будет крайне полезен или в сильные морозы, или при понижении температуры теплоносителя.

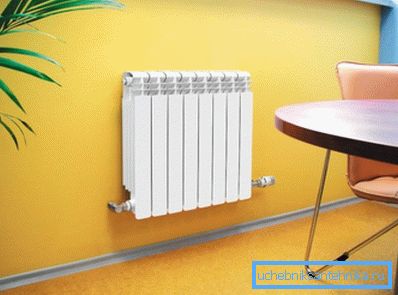

Правильно установленный радиатор греет эффективнее

Второй метод более точен.

Вычисление делаем по формуле W = S*h*41, где:

  • W – минимальная теплоотдача батарей.
  • S – площадь помещения.
  • h – высота потолка.
  • 41 – коэффициент перевода в Вт.

Расчет секций батарей отопления для конкретного примера мы приведем в следующем разделе.

Пример вычисления

Итак, дабы нам было легче разобраться во всех нюансах, вычислим, сколько радиаторов необходимо установить для обогрева условного помещения длиной 5,5 м, шириной 4 м с потолком высотой в 2,75 м.

Размещение стальных панельных радиаторов в комнате

Подставляем данные цифры в формулу и приобретаем:

W = 5,5 * 4*2,75 * 41 = 2480 Вт = 2,5 кВт (как мы не забываем, округление ведется в громадную сторону).

Сейчас вычисляем количество секций радиаторов для различных металлов:

  • Чугунные батареи: 2500/120 = 20,8 . Округляем до 21.

Обратите внимание! Для расчета мы берем среднее значение в 120 Вт на секцию, дабы компенсировать утраты на понижение температуры теплоносителя. Совершенно верно так же мы пара занизим номинальные показатели для металлических и алюминиевых батарей.

  • Металлические: 2500/160 = 15,6. Для запаса берем 16.
  • Алюминиевые и биметаллические: 2500/190 = 13,1. 14 ребер должно хватить.

Кроме этого необходимо подчеркнуть, что кое-какие модели металлических, алюминиевых и биметаллических радиаторов выпускаются в виде моноблоков, т.е. не комплектом отдельных ребер, а целостной конструкцией. В этом случае в расчет необходимо подставлять данные о производительности всего блока, и вычислять нужное количество таких подробностей.

Схема подключения системы

Вывод

Произведя расчет батареи отопления по всем правилам, мы гарантируем, что обустроенная нами система сможет обеспечить поддержание оптимального микроклимата в выбранном помещении. Наряду с этим не будет ни избытка тепла, приводящего к ненужным тратам, ни его недочёта. Видео, прикрепленное к статье, окажет помощь новичкам более детально разобраться в тонкостях поднятого вопроса.
