Что такое биметаллические радиаторы отопления и как они устроены? В каких случаях оправдан их выбор? Какой должна быть обвязка прибора? Какими трубами подключать эту батарею? Позволяйте разбираться.

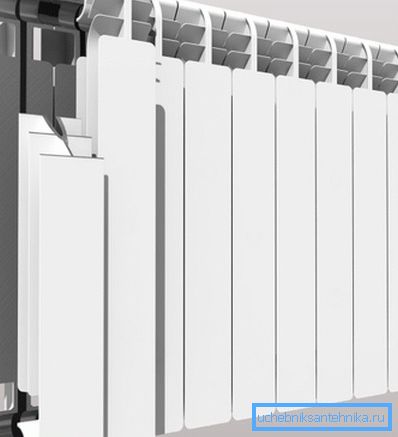

Знакомьтесь: биметаллический отопительный прибор.

Что это такое

Итак, радиатор биметаллический: что это такое? Главная черта любого отопительного прибора - его теплоотдача, количество тепла, которое он способен передать от теплоносителя воздуху в помещении.

Теплоотдача определяется двумя факторами:

  1. Температурой поверхности радиатора;
  2. Ее площадью.

Повышение площади поверхности теплообмена вероятно двумя методами:

  1. За счет повышения внутреннего объема секции. Тут имеется последовательность ограничивающих факторов - вес секции (и нагрузка на крепления) и габариты радиатора;
  2. За счет формирования развитого оребрения.

Но: основное условие высокой теплоотдачи прибора с громадной площадью оребрения - высокая теплопроводность металла, из которого оно произведено. В противном случае холодные ребра просто-напросто не будут отводить тепло от внутренних каналов секций.

В массовом производстве отопительных устройств в далеком прошлом и активно применяются три относительно недорогих металла - сталь, алюминий и чугун. Теплопроводность алюминия в четыре раза больше, чем у первых двух металлов:

Металл Теплопроводность, Вт*м/К
Сталь 47
Чугун 50
Алюминий 200

Казалось бы, выбор очевиден: высокая теплопроводность алюминия разрешает создать компактный и легкий прибор с высочайшей теплоотдачей. И данной вправду так, да вот беда - низкая механическая прочность металла ограничивает его применение в конурах центрального отопления.

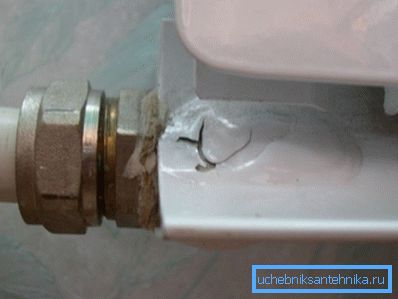

В некоторых случаях прочность алюминия оказывается недостаточной.

Обстоятельство - большая вероятность гидроударов. Стоит быстро закрыть вентиль либо задвижку - и инерция фактически несжимаемой воды создаст ударную волну, давление на фронте которой достигнет 20-25 кгс/см при пределе прочности алюминиевых батарей не более 16.

Так что такое биметаллический радиатор, владеющий теплоотдачей алюминиевого и прочностью металлической трубы? Это всего лишь сердечник из коррозионно-стойкой стали, на поверхности которого литьем организовано алюминиевое оребрение. Применение двух металлов с различными свойствами разрешает избавиться от не сильный мест каждого из них, создав идеально подходящую для систем ЦО конструкцию.

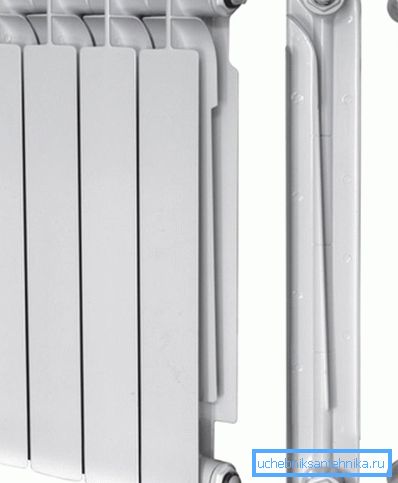

Стальной сердечник обеспечивает прочность, алюминиевое оребрение - высокую теплоотдачу.

Характеристики

теплоотдача и Прочность (и, очевидно, цена) биметаллической секции зависит от нескольких размеров:

  • сердечника и факторов Формы. Он может усиливать только вертикальные каналы секции либо, что обеспечит куда громадную стойкость к гидростатическому давлению, объединять вертикальные каналы с коллекторами;
  • Толщины металла сердечника. От нее зависит прочность секции на разрыв;
  • толщины и Площади оребрения;

Обратите внимание: чем толще ребра при фиксированной площади поверхности, тем больше тепла они выполняют, тем равномернее нагрев поверхности.

  • Наличия либо отсутствия ниппельных соединений между секциями. Резьба, пускай кроме того металлическая, постоянно будет не сильный местом прибора.

В качестве примера приведем характеристики одного из лучших устройств в своем классе - отечественного Рифар Монолит.

Параметр Значение
Рабочее давление 100 кгс/см (опробования проводятся давлением 150 кгс/см2)
Рабочая температура 150 С
Теплоотдача на условную секцию 205 ватт

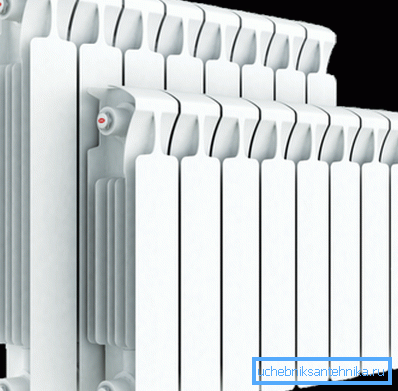

Радиатор Рифар Монолит.

Любопытно: в главной массе отечественные производители изготавливают биметаллические радиаторы по ГОСТу 31311-2005. Но нормативных требований как раз к биметаллическим устройствам в нем нет; оговаривается только минимально допустимое значение рабочего давления в… 6 кгс/см2.

Минимальный срок работы биметаллических радиаторов отопления оценивается в 25 лет.

Установка

Расчет

Итак, с выбором мы определились. Как вычислить биметаллические радиаторы отопления по параметрам вашей квартиры?

При стандартной (2,5 - 2,7 метра) высоте потолков возможно применять несложную схему расчета:

  • На 1 квадратный метр помещения берется 100 ватт тепла;
  • В зависимости от климатической территории употребляется коэффициент от 0,7 (Крым) до 2,0 (Якутия);
Низкие зимние температуры увеличивают потребность в тепле.
  • Теплоотдача секции в среднем оценивается в 180 ватт.

Так, для Подмосковья возможно применять региональный коэффициент 1,2; для помещения площадью 25 метров потребуется 25*100*1,2=3000 ватт тепла, что соответствует 3000/180=17 (с округлением) секциям.

Крепление

Как повесить биметаллический радиатор на стену?

  • Штатно для крепления употребляются штыревые кронштейны, каковые вкручиваются в пластиковые дюбели;
  • Вместо них возможно применять отрезки ровной металлической арматуры диаметром 10-12 мм, вбитые в предварительно просверленные отверстия чуть меньшего диаметра.

Обвязка

Какие конкретно комплектующие для биметаллических радиаторов пригодятся при их установке своими руками?

  1. Набор радиаторных пробок (4 штуки, наружная резьба ДУ25). Диаметр внутренней резьбы проходных пробок определяется числом секций прибора: в случае если их меньше 10, достаточно подводки условным диаметром ДУ15, в случае если больше - лучше забрать пробки с внутренней резьбой ДУ20;
  2. Дроссель либо термоголовка и шаровый кран с американками для подключения к пробкам. Дроссель разрешит регулировать теплоотдачу прибора вручную, термоголовка - машинально, в зависимости от температуры воздуха в помещении;
  3. В верхней по стояку квартире радиатор нужно будет укомплектовать краном Маевского для стравливания воздуха.
Комплект для подключения радиатора.

Какие конкретно трубы применять для подключения? Нужно - гофрированные нержавеющие.

С чем связана эта инструкция?

  • Они владеют большой прочностью на разрыв;

Принципиально важно: Пластиковые либо металлопластиковые трубы постоянно будут не сильный звеном: какой суть в радиаторе, талантливом выдержать гидроудар с пиковым давлением в 40 атмосфер, в случае если трубы лопнут уже при 20?

  • Они гнутся с минимальным радиусом и не требуют правильной подгонки размеров;
  • Они монтируются компрессионными фитингами с применением пары разводных ключей.

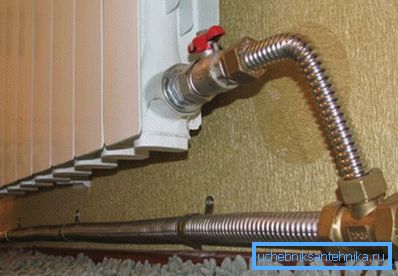

Радиатор на фото подключен гофрированной нержавеющей трубой.

Советы по сборке

Радиаторные пробки герметизируются паронитовыми либо силиконовыми прокладками - теми же, каковые употребляются, дабы нарастить биметаллический радиатор дополнительными секциями.

Другие соединения подматываются нитью-герметиком Тангит Унилок либо льном с краской.

При громадной длине радиатора (от 10 секций) применяйте не боковое, а диагональное подключение. Тогда вам не нужно будет гадать, из-за чего биметаллические радиаторы не греют на всей протяженности: при боковом подключении теплоноситель будет циркулировать только через первые от подводки секции.

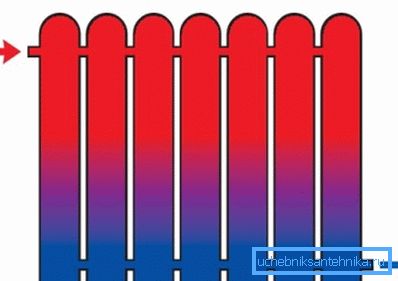

Диагональное подключение позволит прогреть максимальное количество секций.

Выбор теплоносителя

Чем заправить биметаллические радиаторы в тех редких случаях, в то время, когда они употребляются в автономном отопительном контуре?

В безотносительном большинстве случаев в качестве теплоносителя употребляется простая вода. Кроме того, что сердечники биметаллических секций владеют достаточной устойчивостью к коррозии, при заполненном водой контуре их контакт с атмосферным кислородом всецело исключен. В это же время в бескислородной среде появление ржавчины нереально.

В тех случаях, в то время, когда вероятна остановка отопительного контура при отрицательных температурах, практикуется заправка биметаллических радиаторов незамерзающими теплоносителями:

  • Водным раствором пропиленгликоля;

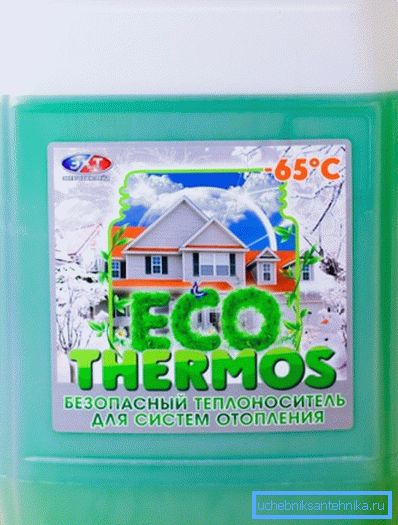

Теплоноситель на основе пропиленгликоля.
  • Тосолом;
  • Трансформаторным маслом.

Заключение

Напоследок напомним еще раз: биметаллические батареи будут оптимальным выбором как раз в системах центрального отопления. Определить больше о особенностях и характеристиках монтажа этих устройств читателю окажет помощь видео в данной статье. Удач!
