Радиатор мс-140-500: характеристики, особенности, обычные их

В данной статье нам предстоит изучить чугунный радиатор отопления МС-140-500. Мы познакомимся с его чертями и узнаем, в каких как раз отопительных системах осмыслено его применение. Помимо этого, нам предстоит определить, каких неприятностей возможно ожидать от этого прибора и как их возможно решить.

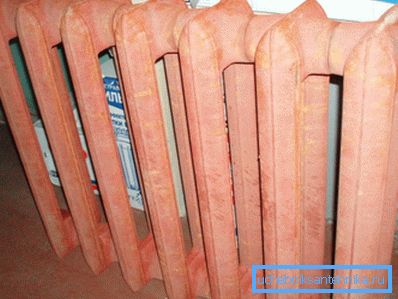

Внешний вид нашего героя наверняка покажется читателю знакомым.

Что это такое

Описание

Называющиеся чугунный радиатор МС-140М-500 (МС-140-500) продается секционная батарея из серого чугуна с чугунными либо металлическими соединительными ниппелями и межсекционными прокладками из паронита.

Свойства изделия в полной мере просты для чугунных отопительных устройств:

  • Большая масса и, как следствие, громадная тепловая инерционность;
  • Солидная емкость в пересчете на секцию, опять-таки увеличивающая тепловую инерционность;
  • Относительная хрупкость (серый чугун нестоек к ударным нагрузкам);
  • Умеренная стойкость к внутреннему давлению.

Крепежные элементы не входят в набор. В зависимости от выбора кронштейнов прибор может крепиться на стену либо устанавливаться на пол.

Уточним: в 99% случае выбирается настенный монтаж. Для напольной установки в большинстве случаев предпочитают изделия с более привлекательным дизайном. Будем реалистами: чугунный радиатор МС-140 М-500 совершенством и красотой линий не поражает.

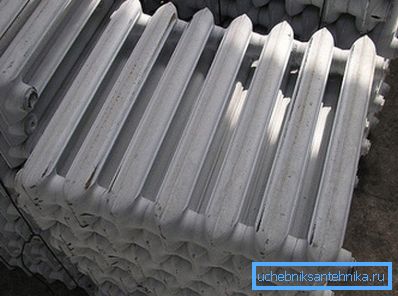

Скажем прямо: батареи на фото - не шедевр дизайна.

Характеристики

Характеристики радиатора МС-140-500 приводятся на сайтах бессчётных продавцов и производителей. Опубликуем их и мы.

Параметр Значение
Количество каналов для теплоносителя в секции 2
Тепловой поток на секцию при разнице температур между воздухом и батареей в 70 градусов 160 Вт
Допустимый максимум температуры теплоносителя 130 С
Материал секций Серый чугун СЧ10 ГОСТ1412-85
Материал для изготовления ниппелей Ковкий чугун ГОСТ1215-79
Материал прокладок Термостойкая резина (паронит) 1Т-П, 1Т-С по ТУ38-105376-82
Рабочее давление 9 кгс/см2
Давление опробований 15 кгс/см2
Протяженность секции (с учетом толщины прокладки) 108 мм
Высота секции 588 мм (500 по осям ниппелей)
Глубина (расстояние от передней до задней поверхности) секции 140 мм
Размер резьб ниппелей/коллекторов ДУ32 /1 1/4 дюйма)
Емкость секции 1450 см3 (1,45 литра)
Масса секции 7,12 кг
Цена секции 300 — 400 рублей

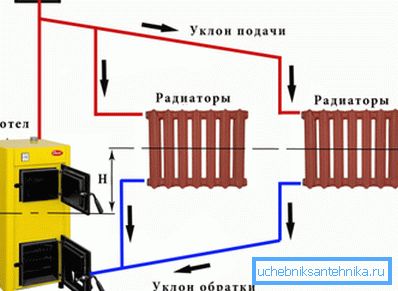

Чугунные батареи прекрасно уживутся с твердотопливным котлом. Солидный вес чугунных батарей нашел отражение в советском кинематографе.

Изюминки

Итак, какие конкретно выводы возможно сделать, изучив характеристики чугунного радиатора МС-140-500?

  • Медленный нагрев и столь же медленное охлаждение делают прибор красивым выбором для автономной системы с твердотопливным котлом. Инерционность сгладит колебания температуры теплоносителя при нечастых растопках.
  • Широкие внутренние каналы коллекторов и секций вкупе с громадным диаметром присоединительной резьбы разрешат применять его в гравитационных системах. Благодаря указанным изюминкам МС-140 создаст минимальное гидравлическое сопротивление потоку.
  • Не обращая внимания на долгое применение этого отопительного прибора в системах центрального отопления, характеристики чугунного радиатора МС-140М-500 не разрешают с легким сердцем советовать его для этих целей. Ключевое слово — гидроудар: на фронте распространяющейся по контуру области повышенного давления возможно и 20, и 25 атмосфер, на каковые прибор не вычислен. Да, гидроудар — обстановка нештатная, но, поверьте опыту автора, в реальности очень нередкая.
Последствия гидроудара.

решения и Проблемы

Каких неприятностей может ожидать обладатель чугунной батареи?

Межсекционные течи

Обстоятельство их появления — охлаждения и многократные циклы нагрева (просматривай — сжатия и расширения) при штатной работе отопительной системы. Как следствие, паронитовые прокладки теряют эластичность, и при очередном охлаждении батареи на стыках секций выступает влага.

При маленькой утечке через одну-две прокладки инструкция по устранению течи выглядит так:

  1. При скинутом теплоносителе вскрываются глухие пробки.
  2. На радиаторном ключе отмеряется расстояние до проблемного ниппеля.
  3. Ключ заводят в коллектор до сцепления с ниппелем и затягивают его посредством любого рычага либо газового ключа №2 — №3.

Внимание: резьба на глухих пробках — левая. Дабы затянуть ниппель, необходимо вращать его против часовой стрелки.

В случае если течи покупают массовый темперамент, радиатор перебирается с заменой всех прокладок. В роли последних возможно применять как штатные паронитовые изделия, так и резиновые, вырезанные своими руками из автомобильной камеры.

Переборка радиатора с заменой прокладок.

Течь по контргайке

Еще одна неприятность чугунных батарей — периодические течи из-под контргаек на подводке. Главная причина — выгорание сантехнического льна при большой температуре теплоносителя.

Как устранить течь:

  • Перекройте стояк отопления (при нижнем розливе — вместе с парным к нему стояком). Частично отверните заглушку сброса, дабы убедиться, что избыточное давление отсутствует. Сбрасывать воду не обязательно: это завоздушит перемычку на верхнем этаже.
  • Отверните контргайку, увеличив зазор между пробкой и ней до 8-10 миллиметров.
  • Вычистите ветхую подмотку.
  • Подмотайте гайку сантехническим льном с маленьким числом любой быстросохнущей краски либо силиконового герметика.
  • Затяните контргайку. Запустите стояк отопления.
Перемотка контргайки.

Время от времени обстоятельством постоянных течей не редкость несоответствие оси резьбы контргайки перпендикуляру к ее плоскости.

В этом случае единственный метод решить проблему — замена этого фитинга:

  1. Стояк всецело сбрасывается.
  2. Последовательно отворачиваются радиаторная пробка и контргайка.
  3. Подводка выводится из радиатора, по окончании чего контргайка и пробка откручиваются с резьбы.
  4. После этого все операции выполняются в обратном порядке, но уже с новой гайкой. Для подмотки радиаторной пробки применяйте тот же лен с краской либо герметиком.

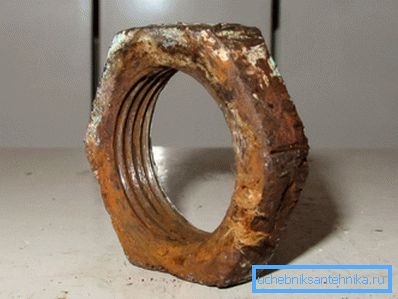

Причиной постоянных течей вполне может оказаться дефект самой контргайки.

Заключение

Не обращая внимания на солидный возраст, чугунные отопительные устройства так же, как и прежде в строю и все равно как и полвека назад, пользуются спросом рынком. Определить больше про их особенности читателю окажет помощь видео в данной статье. Удач!
