Рабочее давление в системе отопления: изучаем работу

Какое рабочее давление в системе отопления многоквартирного дома считается нормой? Каким возможно его большое значение? Какие конкретно параметры лучше выставить для автономной системы? Эта статья - о его влиянии и давлении на работу отопительных систем.

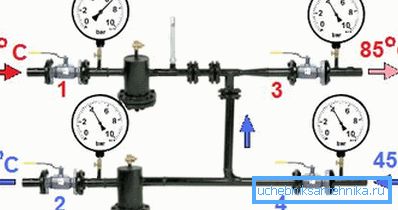

Распределение температур и давлений в элеваторном узле многоквартирного дома.

Как все устроено

Прежде, чем выяснять, какое давление в системе отопления считается штатным, познакомимся с устройством этих систем.

Автономные системы

К данной категории относятся схемы с естественной циркуляцией (гравитационные) и снабженные циркуляционными насосами отопления.

В первом случае теплоноситель приводится в перемещение трансформацией плотности при нагреве: более утепленные веса вытесняются из котла в верхнюю часть контура более холодными и, проходя радиаторы, отдают им избыточное тепло. Создаваемый расширением напор очень незначителен и в большинстве случаев измеряется в десятых долях метра; соответственно, циркуляция не отличается высокой скоростью.

Во втором случае теплоноситель заставляет двигаться маломощный насос. Он формирует напор от одного до шести-восьми метров, что быстро активизирует перемещение воды либо водно-гликолевой смеси в контуре.

Циркуляционный насос.

Справка: метр напора соответствует давлению в 0,1 кгс/см2 (1/10 атмосферы).

Автономные отопительные системы делятся еще по одному показателю: они смогут быть открытыми и закрытыми.

  • Открытый контур сообщается с атмосферным воздухом при помощи открытого расширительного бака. Соответственно, давление воды в системе отопления соответствует высоте водяного столба над точкой измерения. В случае если уровень воды в расширительном баке на 3 метра выше уровня розлива, давление в розливе будет равняется 0,3 атмосферы.
  • Закрытый контур с атмосферой не сообщается, что порождает последовательность неприятностей с компенсацией расширения теплоносителя при нагреве. Для их решения употребляется расширительный бак мембранного типа - емкость, часть количество которой занимает воздушное пространство, отделенный от воды упругой резиновой мембраной. Помимо этого, система комплектуется предохранительным клапаном: он сбрасывает избыток теплоносителя при переполнении бака.

Для закрытой системы отопления различают два связанных с давлением параметра.

  1. Давление зарядки расширительного бака отопления. При комнатной температуре воды либо антифриза оно выставляется равным гидростатическому давлению в контуре.

Справка: гидростатическое давление в системе отопления частного дома опять-таки соответствует высоте водяного столба и берется равным 10% его высоты в метрах.

  1. Давление срабатывания предохранительного клапана. В большинстве случаев оно выставляется на уровне 2,5 кгс/см2.

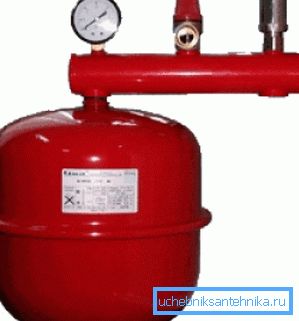

Группа безопасности для автономного отопления включает расширительный бак, предохранительный клапан, манометр и автоматический воздушник.

Текущее статическое давление в системе отопления при ее работе определяется как числом воды в ней, так и ее температурой. При нагреве манометр по понятным обстоятельствам начинает показывать громадные значения.

ЦО

Как работает система центрального отопления?

По подающей нитке теплотрассы в дом поступает нагретая ТЭЦ либо котельной вода. По обратной нитке она возвращается обратно, дав часть тепла. Вода в контуре приводится в перемещение перепадом давлений между нитками.

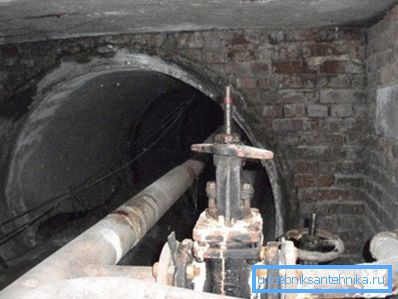

Центральное отопления работает благодаря перепаду давлений между нитками трассы.

Температура воды в подающем трубопроводе зависит от текущей уличной и связана с ней, так называемым температурным графиком. Вот пример для того чтобы графика.

Уличная температура, С Температура подающего трубопровода, С
+8 53,2
0 72,4
-5 83,9
-10 95,3
-15 106,5
-20 117,5
-25 128
-30 139,3
-35 150

Температура обратного трубопровода также жестко регламентирована и при большом значении на подаче должна быть равна +70 С. Заниженная температура обратки свидетельствует, что дом недополучает тепло; завышенная - что энергетики несут избыточные затраты.

Но, как легко подметить, перепад температур между подачей и обраткой через чур велик для обычной работы отопления. При таком режиме радиаторы на подающих стояках будут перегреты, а на обратных - еле обеспечат квартиры теплом.

Неприятность решается уникальной конструкцией так именуемого элеваторного, либо теплового узла. Его главный узел - элеватор - является тройником с засунутым в него соплом. Находящаяся под громадным давлением и более тёплая вода подачи поступает через сопло и вовлекает часть более холодной воды из обратки через подсос в повторный цикл циркуляции.

Схема работы элеватора.

Благодаря данной тонкости в контуре оборачивается громадная масса воды с более стабильной температурой. Приведем еще один температурный график для того же диапазона уличных температур, но уже для поступающей конкретно в батареи смеси.

Уличная температура, С Температура смеси, С
+8 41,2
0 52,4
-5 58,9
-10 65,3
-15 71,5
-20 77,5
-25 83,5
-30 89,3
-35 95

Кроме отопления, элеваторный узел снабжает дом тёплой водой.

В ветхих зданиях находились только две врезки водоснабжения:

  1. На подаче (между элеватором и входной задвижкой).
  2. На обратке (между подсосом и входной задвижкой).

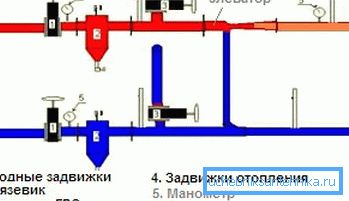

Такими тепловые узлы были до 70 годов.

То, откуда запитано ГВС, зависит от текущей температуры подачи. При 90С и ниже тёплая вода отбирается с подающего трубопровода, при более больших температурах - с обратного.

Основной недочёт таковой схемы - в том, что в отсутствие водоразбора вода не циркулирует, и до ее нагрева приходится сливать через смеситель пара десятков литров.

Помимо этого: полотенцесушители в ветхих зданиях способна нагреваться лишь при водоразборе в квартире. Они размыкают собой подводку.

Приблизительно с 70-80 годов прошлого века элеваторные узлы обзавелись циркуляционными врезками: и на подаче, и на обратке показалось по две задвижки ГВС. Режимы циркуляции "из подачи в подачу" и "из обратки в обратку" обеспечиваются подпорными шайбами на фланцах между врезками. Диаметр шайбы - приблизительно на миллиметр больше, чем у сопла элеватора.

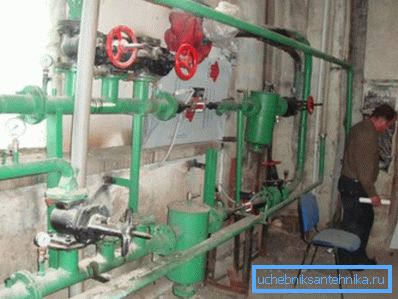

На каждой нитке - по две врезки ГВС.

Что показывает манометр

Так какое давление в системе отопления многоэтажного дома считается нормой?

И что наряду с этим творится в теплотрассе?

  • Летом, вне отопительного сезона, статическое давление системы отопления соответствует высоте водяного столба. Для десятиэтажки оно приблизительно равняется 3 кгс/см2, для пятиэтажки - 1,5 кгс/см2.
  • При открытых домовых штатной работе и задвижках элеваторного узла давление в системах отопления фактически выравнивается по обратному трубопроводу и в норме равняется 3 - 4 кгс/см2.

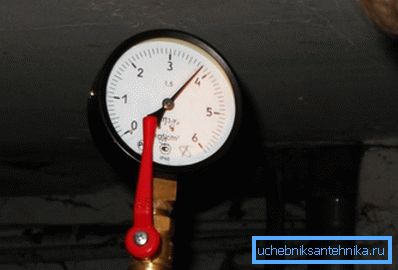

Манометр на фото показывает 3,8 кгс/см2. Значение вполне штатное.

Разрешите, но так как избыточное давление в трубах отопления нужно для циркуляции в них. Как же так: контур выравнивается по обратке, но все равно циркулирует?

Все весьма легко: по окончании элеватора манометр продемонстрирует только на 2 метра (0,2 атмосферы) больше, чем на обратном трубопроводе. Да - да, перепад всего в 2 метра приводит в перемещение целый теплоноситель в огромном доме с сотнями радиаторов.

А что с подпорными шайбами? Какой перепад создается на них?

Еще меньше - от полуметра до метра. И его достаточно: так как благодаря более сложной конфигурации утраты давления в системе отопления куда больше, чем в стояках ГВС.

Что же до автострады, то для нее в отопительный сезон нормой считаются приблизительно 8 атмосфер на подаче и 3 на обратке. Но гидравлическое сопротивление труб и подключенные к автостраде ближе к ТЭЦ дома гасят перепад, и до удаленных районов теплоноситель может доходить с параметрами 6/3,5 а также 5/4 кгс/см2.

Наконец, основной вопрос: для чего давление в системе отопления? Так как при заполненной системе теплоноситель в любом случае будет циркулировать, не так ли?

Не так.

Без избыточного давления водяной столб не имеет возможности встать выше тех самых 10 метров. В многоквартирном доме выше 3 этажей отопление просто не будет работать.

Помимо этого, имеется еще пара тонкостей.

  • Непременно контур нужно будет сбрасывать и заполнять. Без избыточного давления это сделать проблематично.
  • Необходимо помнить и про горячее водоснабжение. Оно питается от тех же теплотрасс. Без напора тёплая вода не попадет к смесителю.
Для работы смесителя необходимо избыточное давление в водопроводе.

ГВС

Какое давление должно быть в системе отопления - мы помой-му разобрались.

А что продемонстрирует манометр в системе ГВС?

  • При нагреве холодной воды бойлером либо проточным нагревателем давление тёплой воды будет в точности равняется давлению в магистрали ХВС за вычетом утрат на преодоление гидравлического сопротивления труб.
  • При запитке ГВС от обратного трубопровода элеватора перед смесителем будут те же 3-4 атмосферы, что и на обратке.
  • А вот при подключении ГВС с подачи давление в шлангах смесителя может быть около внушительных 6-7 кгс/см2.

Практическое следствие: при установке кухонного смесителя своими руками лучше не полениться и установить перед шлангами несколько вентилей. Их цена начинается от полутора сотен рублей за штуку. Эта нехитрая инструкция даст вам возможность при порыве шлангов оперативно перекрыть воду и не мучиться от ее полного отсутствия во всей квартире на протяжении ремонта.

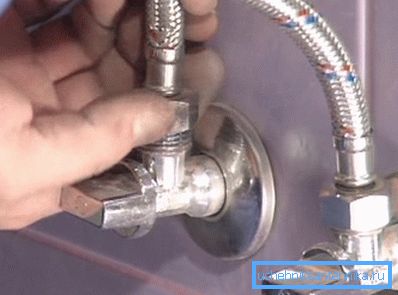

Вентиля позволят оперативно перекрыть воду при проблемах с шлангами.

Заключение

Сохраняем надежду, что наш материал окажется нужным читателю. Дополнительную данные о том, как работает система отопления, и какую роль в ее работе делают перепады давления, возможно отыскать в прикрепленном видео. Удач!
