Проектирование отопления частного дома – главные этапы

Устройство отопления в доме условно возможно поделить на 2 части: теоретическую – выполняются нужные расчеты, и практическую – по готовым чертежам выполняется разводка по этажам и обвязка котла. Учитывая важность верного подбора компонентов, главное внимание в статье уделено как раз теоретической части.

Проектирование отопительной системы

Проектирование отопительной системы

Проектирование отопления дома в черте города разрешает пойти по самому несложному пути и организовать отопление . При таких условиях достаточно с диаметром и длиной труб, и подобрать необходимый размер радиатора. Затраты при таких условиях будут минимальны, поскольку не нужно будет тратиться ни на котел, ни на циркуляционный насос.

Пара сложнее будет выполнить ту же задачу, но для загородного дома. С возможностью 99,9% отопления за городом нет, в лучшем случае к дому подведено газ и электричество. При таких условиях проектирование систем отопления загородного дома будет включать в себя еще и подбор мощности котла.

На выходе мы должны взять конкретные данные по:

  • минимальной мощности котла;
  • материалу, диаметру и длине труб;
  • их площади и количеству радиаторов;
  • циркуляционному насосу для отопления.

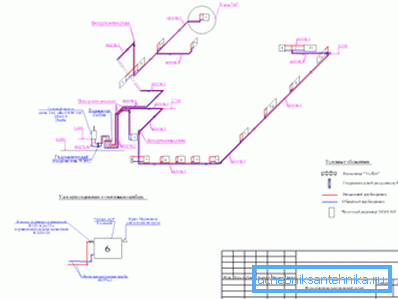

Схема отопительной системы

Неспециализированные положения проектирования отопления дома

Разберем проектирование системы отопления загородного дома – в этом случае необходимо выяснить минимальную мощность котла которой хватит для обогрева дома. Расчет ведется исходя из того, что потери тепла через ограждающие конструкции должны компенсироваться поступлением тепла от котла.

В общем случае расчет ведется по формуле

Где:

  • Q – потери тепла, Вт;
  • S – площадь ограждающей конструкции (потолка, стенки);
  • ?Т – перепад температуры на улице и в дома, ?С;
  • ? – коэффициент теплопроводности, справочная величина, Вт/м•?С;
  • V – толщина ограждающей конструкции, м.

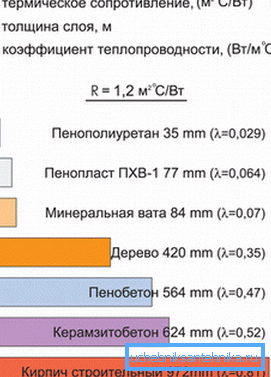

Характеристики ряда строительных материалов

Обратите внимание! В случае если нет жажды возиться с нормативной методикой расчета, неизменно возможно воспользоваться онлайн-калькуляторами. Само собой разумеется, точность расчета наряду с этим пострадает, но, как показывает опыт, для подбора котла ее хватит.

В принципе, в то время, когда выполняется проектирование отопления жилого дома необходимо учесть еще и такие факторы как:

  • ориентацию дома;
  • климатическую территорию;
  • направление и силу преобладающих ветров на протяжении отопительного сезона;
  • тип утепления дома, установленные стеклопакеты и т. д.

Упрощенная методика расчета

Проектирование системы отопления для дома может выполняться и по более несложной методике. Частенько пользуются несложной зависимостью, в соответствии с которой 1 м2 площади дает потерю тепла порядка 100 Вт/час. Приведенная зависимость честна для районов с умеренным климатом.

При расчете рекомендуется применять последовательность уточняющих коэффициентов:

  • в случае если высота потолка отличается от 3 метров, то вводится поправочный коэффициент h/3, где h – высота потолка;
  • для угловых помещений потери тепла возрастают на 80%, коэффициент 1,8;
  • в случае если число окон превышает 1, то поправочный коэффициент равен 1,8;
  • учитывается и метод подключения радиатора. В случае если употребляется нижнее подключение, то батарея будет прогреваться немного хуже, исходя из этого и вводится поправочный коэффициент 1,1;

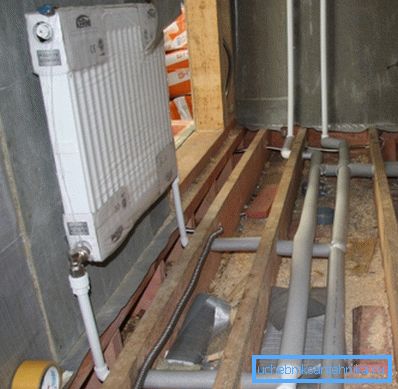

На фото – пример нижнего подключения радиатора
  • для страховки полученный итог возможно приблизительно на 15-20% расширить, дабы отопление имело запас прочности на случай сильных морозов, коэффициент – 1,2.

В то время, когда расчет выполняется своими руками, полученный итог по точности сравним с рекомендациями производителей котлов. Рассмотрим маленькой пример расчета: необходимо выяснить мощность котла, достаточного для отопления дома суммарной площадью 160 м2 потолки 2,9 м.

Порядок расчета:

  • определяем потери тепла раздельно по помещениям с учетом указанных коэффициентов. Потери тепла Q = 160•0,1•1,2•2,9/3,0 = 18,56 ? 19 кВт;
  • сопоставляем с усредненной рекомендованной мощностью котла в зависимости от площади. Видно, что результаты были достаточно родными. Сейчас возможно подобрать конкретную модель электрического, газового либо твердотопливного котла ориентируясь по мощности. Возможно купить модель с маленьким запасом по мощности, цена котлов с разностью в несколько киловатт не резко отличается.

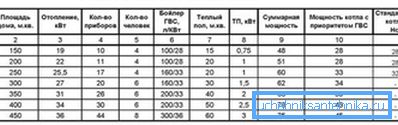

Ориентировочные значения мощности котла в зависимости от площади дома

Подбор радиаторов

Батарея – всего лишь «посредник», который несёт ответственность за теплопередачу от котла. Ясно, что на эффективность обогрева помещения очень сильно воздействует площадь поверхности радиатора. Исходя из этого и нужно предварительно определение требуемого числа секций.

Производитель для каждой модели радиаторов обязан показывать тепловую мощность – какое количество тепла даст 1 секция при заполнении теплоносителем. Зная потери тепла в помещении, возможно легко выяснить требуемое число секций радиатора.

Инструкция по подсчету нужного числа секций будет смотреться так:

  • определяем потери тепла в помещении. К примеру, для площади 25 м2 с потолками 2,9 м теплопотери составят Q = 25•0,1•1,2•2,9/3,0 = 2,9 кВт;
  • мощность секции зависит от типа радиатора, к примеру, для алюминиевой батареи А500 она образовывает 0,185 кВт;
  • определяет требуемое число секций N = 2,9/0,185 = 15,67 ? 16,0 шт. Полученный итог кроме этого близок к значениям, рекомендованным производителями батарей.

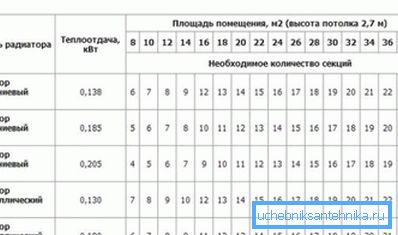

Значения мощности алюминиевых радиаторов

Обратите внимание! При установке батарей отопления не рекомендуется закрывать их шторами, это приведет к понижению теплоотдачи.

О циркуляционном системы насосе и трубах отопления

Диаметр трубы должен быть достаточным чтобы теплоноситель без неприятностей циркулировал с заданной скоростью по отопительному контуру. В большинстве случаев усредненные рекомендованные значения в зависимости от участка отопительного контура. Для стояков употребляются диаметры до 50 мм, для разводки по этажам – меньше.

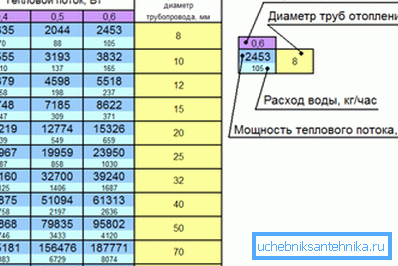

Рекомендуемые значения диаметров труб

В то время, когда проектирование отопления загородного дома выполняется самостоятельно, возможно пользоваться значениями, приведенными в таблице.

Что же касается циркуляционного насоса, то он выбирается по 2 показателям:

  • величине подачи;
  • напору.

Минимальная требуемая подача определяется по формуле

в данной формуле

  • Q – подача тепла, кВт;
  • ?T – перепад температур между подающим трубопроводом и обраткой, ?С.

Требуемая величина напора определяется по следующей зависимости

где

  • R – понижение напора из-за трения на прямых участках, Па/м;
  • l – протяженность трубы до самой дальней батареи, м
  • ?Z – сумма местных сопротивлений.

Обратите внимание! При подборе насоса направляться выбирать модель, характеристики которой максимально близки значениям, взятым при расчете.

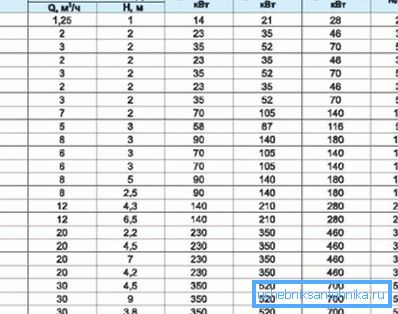

Данные для подбора насоса

Подведение итогов

Проектирование отопления – не такая непростая задача, как может показаться на первый взгляд. Совладать с этим сможет кроме того человек, поверхностно привычный с методиками расчёта и нормативной базой. Чтобы обеспечивать тепло в доме достаточно только придерживаться предложенных рекомендаций.

На видео проектирование отопительной системы рассмотрено более подробно.
