Порядовка отопительной печи: принцип устройства

Выложить очаг в загородном доме под силу, пожалуй, весьма многим людям, но для этого в обязательном порядке нужна порядовка отопительной печи, в противном случае у вас может оказаться обычный короб, который будет дымить, и давать мало тепла. Конструкций не редкость довольно много и по печной тяге кроме того написаны книги, где авторы предлагают свои способы. Причём, любой из них по-своему оптимален, и в случае если вам нужно будет выбирать между ними всеми, то это будет очень затруднительно.

Непременно, мы не начнём рассматривать любой из них, поскольку этому возможно посвятить отдельный сайт, но обратим внимание лишь на одну конструкцию, а в помощь — тематический видео ролик.

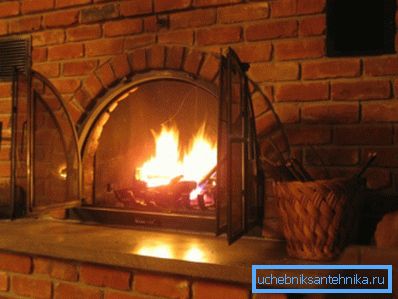

Отопительная печь из кирпича в загородном доме

Печное отопление

Кладка печи. Фото

Примечание. Конструкции для того чтобы типа смогут очень сильно различаться, как по внешнему виду, так и по принципу горения. Это смогут быть варочные, совмещённые, печи на боку и с камином. Главная отличие тут содержится в длительности топки и, само собой разумеется, эффективности обогрева.

Фундамент

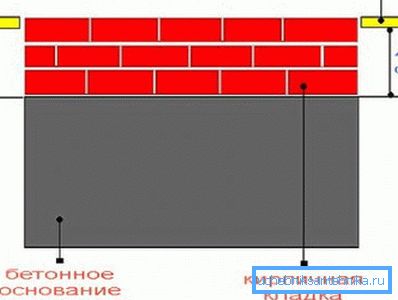

Фундамент для домашних печей

Все отопительные конструкции, будь то отопительная печь с лежанкой и просто варочная печь из кирпича обязательно нуждаются в хорошем основании не меньше 40 см в глубину. Помимо этого, раствор необходимо заливать на песочную и/либо щебневую подушку, приблизительно 3-5 см высотой. Для этого подойдёт бетон класса B20 либо B25 (марка М250 либо М300 соответственно). (См. кроме этого статью Биологическое топливо для каминов: изюминки.)

Совет. Ни за что не связывайте печной фундамент с ленточным основанием дома — выполняйте расстояние не меньше 20-25 см. В другом случае при просадке одна конструкция может потянуть другую, что приведёт к растрескиванию стенки дома либо печи.

порядовка и Необходимые материалы

Наименование строительного материала Геометрические параметры Количество
Кирпич Одинарный 250x120x65 мм 250 штук
Огнеупорный 250x120x65 мм 110 штук
Глина Простая — 0,2м3
Шамотная — 12кг
Песок просеянный — 0,2м3
Дверка Для топки 250×200 мм 1 вещь
Для поддувала 130×140 мм 1 вещь
Для прочистки 130×140 мм 2 штуки
Задвижка для вьюшечника 1302130 мм 2 штуки
колосник 250×250 мм 1 вещь
Рубероид для гидроизоляции — 100м2

Нужные материалы для постройки

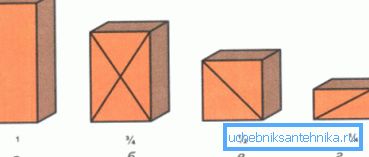

Размеры кирпичей по долям: а – целый; б – трёхчетвертной; в – половинчатый; г – четвертной

Если вы обзавелись всем нужным для постройки печи, то возможно приступать к работе, лишь закупить необходимо все указанные в таблице материалы, дабы не появилось форс-мажорных событий, благо, что цена на них достаточно умеренная.

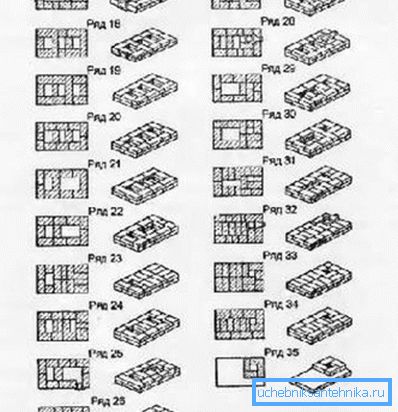

Порядовка
  • 1 — по углам идут кирпичи на 3/4, но лицевая стена наряду с этим выкладывается тычками на постель. Определяете место установки зольника (в большинстве случаев, это посредине) и на двух камнях стёсываете верхнюю кромку (это прекрасно делать болгаркой с алмазным диском). Сейчас вам необходимо будет до 3-го последовательности засыпать песком пространство между передней стенкой и зольником.
  • 2 — по центру лицевой стены монтируете дверку для поддувала, которую фиксируете по периметру кусками на 3/4. Другая часть последовательности кладётся из полного размера.
  • 3 — делаете кладку полным размером, но поверх зольника, на стене, обязательно устанавливаете полосу из металла — оптимальный размер 350×40 мм.
  • 4 — перекрываете металлическую полосу зольной камеры и, помимо этого, закладываете кирпичи поверх песка, который вы должны были засыпать ранее.
  • 5 — порядовки отопительных печей для того чтобы типа на 5-ом последовательности нуждаются в монтаже колосника, который будет над зольником. Помимо этого, вам необходимо будет стесать все верхние грани камней, дабы горящие угли имели возможность по ним без задержек скатываться на колосник.
  • 6 — сейчас монтируется топочная дверца. Кроме этого в этом последовательности на задней стенке стёсываются все откосы — так вы выходите на одну плоскость с наклоном нижнего, пятого последовательности
Стороны кирпича
  • 7-12 — на этом промежутке монтируется топливник в полкамня с необходимой перевязкой швов, как в самих последовательностях, так и по углам.
  • 13 — для этого последовательности вам пригодятся куски в 3/4 — это разрешит сделать над топливником напуск для его перекрытия по всему периметру.
  • 14, 15 — сверху топливной камеры выкладываете своими руками перекрытие, лишь в задней части в обязательном порядке оставляете отверстие, которое послужит для соединения топливного отсека с вытяжной трубой.
  • 16 — на данном этапе устанавливается очистная дверка, опирающаяся правой стороной на 1/2 кирпича, который кладётся на ребро. После этого глинисто-цементным раствором топливное отделение изолируется от верхних дымовых каналов.
  • 17-20 — порядовка кирпичной отопительной печи в этом промежутке предусматривает монтаж вертикальных дымовых каналов.
  • 21, 22 — тут происходит соединение опускного и подъёмного канала, кроме этого тут заканчивается рассечка, которая соединяет эти два канала.
  • 23, 24 — на данный момент кладётся кладка на перекрытие заднего канала и среднего.
  • 25, 26 — тут будет устанавливаться прочистная дверка, и делается подвёртка на дымоход от среднего вентиляционного канала второго яруса.
  • 27 — обустраиваются дымовые каналы второго яруса, как того требует инструкция.
  • 28 — устанавливается задвижка для вьюшки.
  • 29, 30 — осуществляется монтаж дымовых каналов второго яруса.
  • 31 — сплошная кладка с перекрывающим напуском для всей конструкции.
  • 32 — начальная кладка перекрытия с необходимостью перевязки швов.
  • 33, 34 — заканчивается монтаж перекрытия.
  • 35 — потом производится монтаж дымохода (высота определяется высотой здания). В большинстве случаев сечение этого канала получается 130×130 мм.

Заключение

Вариант печи, представленный в данной статье, не есть самым лучшим — он просто один из многих существующих. К тому же отопительную печь необходимо возводить в согласии с кубатурой и квадратурой помещения. Помимо этого, таковой отопитель возможно вычислен лишь на одну помещение, а целый дом будет обогреваться другим методом.
