Подключение радиаторов в однотрубной системе. перекрестное,

Обогревательные сети в частных и многоквартирных зданиях устраиваются уже в течении долгого времени. Достаточно довольно часто осуществляется однотрубное подключение радиаторов отопления, предполагающее последовательное соединение устройств. Таковой вариант наиболее действен при применении естественной циркуляции теплоносителя.

На фото представлена однотрубная сеть отопления.

Плюсы и минусы решения

При устройстве аналогичных сетей обогрева подающий трубопровод от котла подводится конкретно к первой батарее, а от нее ко второй, третьей и остальным. Рабочая среда поступает в устройства поочередно.

В случае если в жилище производится подключение радиаторов при однотрубной системе отопления, то возможно сказать о следующих преимуществах и недостатках.

Основные преимущества

  • Низкая цена готовой сети разъясняется минимальным расходом применяемых элементов;
  • Подведенные трубопроводы достаточно легко запрятать, поскольку они находятся единой линией;
  • Структура системы достаточно несложна, а это позволяет возводить ее своими руками;
  • Обогревательная сеть для того чтобы типа может функционировать без принудительной циркуляции.

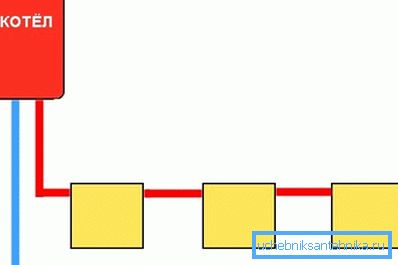

Простейшая схема однолинейной системы.

Определенные недостатки

  • Отсутствует возможность осуществлять регулировку поступления рабочей среды в отопительные устройства;
  • Подобные системы не рекомендуется применять, в случае если протяженность трубопроводов весьма громадна;
  • Замену либо ремонт батарей в любом случае нужно будет выполнять с полной остановкой коммуникационной сети.

Дополнение! В то время, когда осуществляется подключение радиатора отопления к однотрубной системе, возможно сэкономить на трубопроводах до 50 процентов бюджета, в случае если сравнивать с двухтрубной коммуникационной сетью.

Основные варианты подключения

Соединение устройств отопления может осуществляться несколькими методами. От выбора конкретного из них будет зависеть уровень тепловых утрат, и эстетические характеристики. Всего существует четыре базовых варианта, все их стоит рассмотреть более детально.

Перекрестное размещение

Самым действенным в плане тепловой отдачи есть диагональное подключение радиатора отопления при однотрубной системе. Теплоноситель поступает в верхнее отделение батареи, а выходит из нижней части. При таком варианте он распределяется максимально равномерно по всей конструкции.

Диагональная обвязка для прибора обогрева.

Седельное подключение

В этом случае трубопровод присоединяется к нижним патрубкам прибора с каждой стороны. При таком методе монтажа в некоторой степени возрастают тепловые утраты. Но размещение элементов может принимать во внимание выгодным, в случае если сказать об эстетических возможностях.

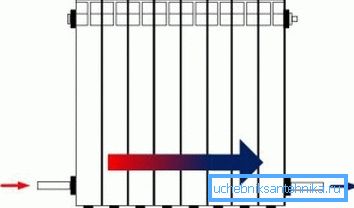

Седельное подключение батареи.

Одностороннее соединение

Данная методика подразумевает размещение элементов с одной стороны, но на различных уровнях. Другими словами подающий трубопровод находится вверху, а отводящий – внизу. Так, появляется возможность полноценно нагреть последний прибор.

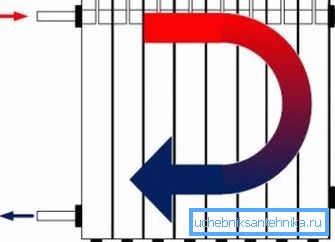

Трубопроводы находятся с одной стороны.

Нижнее размещение

Такая схема подключения радиаторов отопления при однотрубной системе актуальна, в случае если проводящие элементы запрятаны под полом. Без установки циркуляционного насоса данный метод не может быть осуществлен, поскольку теплоноситель подается и отводится через нижнюю часть.

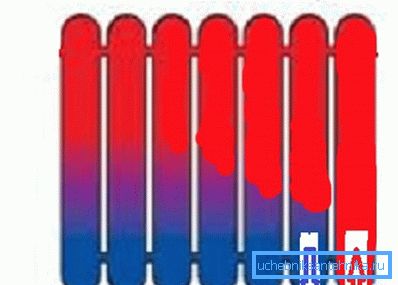

Проводящие элементы расположены снизу.

Проведение монтажных работ

По окончании ознакомления с вариантами подключения батарей пришло время определить об их установке и последующем соединении с трубопроводами. Все действия в полной мере реально выполнить самостоятельно, отказавшись от привлечения специалистов. Это разрешает значительно экономить.

Установка устройств

Перед тем как создавать подключение радиаторов отопления при однотрубной системе отопления, нужно инсталлировать их. Они смогут фиксироваться как к боковым поверхностям, так и к нижней части помещения.

Подробная инструкция по монтажу представлена ниже:

  1. Сперва отмечаются места установки кронштейнов либо крюков. В ходе работ употребляется рулетка и несложный карандаш. Прибор должно отделять не меньше 8 см от пола, около 10 см от подоконника и более 2 см от стенки;
  2. По окончании нанесения разметки производится инсталляция дюбелей. Для этого в железобетоне сверлится отверстие, соответствующее крепежным деталям. В случае если боковая плоскость изготовлена из дерева, то фиксация осуществляется саморезами;
  3. На самой последней стадии детали закрепляются в определенном месте, по окончании чего на них вешается подготовленная подобающим образом батарея. В большинстве случаев для одного прибора требуется установить 2-3 крюка либо кронштейна.
Правильное и неправильное расположение радиатора.

Внимание! По окончании установки крепежей тестируется их надежность. Держатели не должны двигаться относительно горизонтали и вертикали либо сгибаться под действием приложенных усилий.

Процесс подсоединения

Обвязка отопительных устройств в действительности может осуществляться с применением элементов из разных материалов, но полипропилен в последнее время пользуется большей популярностью. Исходя из этого ниже рассматривается вариант с трубами как раз из этого высокомолекулярного соединения.

По окончании установки запорной и регулирующей арматуры устанавливается особая муфта, нужная для стыковки с полипропиленовыми изделиями. К ней трубы присоединяются при помощи пайки.

Осуществляя термическую стыковку, направляться придерживаться определенного времени прогрева. Оно должно колебаться в пределах 5-20 секунд. Перегрев деталей способен привести к порче.

Схватывание шва происходит в течение 3 мин., исходя из этого в течении этого времени требуется выполнять осторожность, в противном случае элементы смогут искривиться или полностью отвалиться.

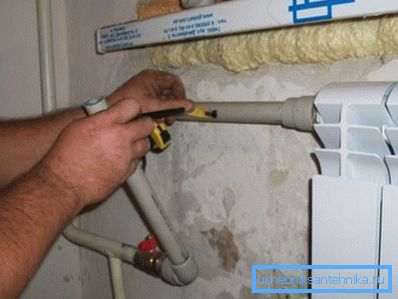

Примерно так выполняется обвязка батареи.

Нужные советы

  • Не обращая внимания на простоту коммуникационной сети для того чтобы типа, нужно перед проведением основных работ составлять подробный проект с предварительными расчетами;
  • Дабы расположить проводящие элементы в произвольных местах, следует в обязательном порядке устанавливать циркуляционный насос, который будет принудительно перемещать теплоноситель в замкнутом контуре;
  • Сами трубопроводы из полипропилена необходимо крепить к боковой поверхности при помощи компенсирующих опор. Они разрешают зафиксировать изделия в одном положении, но наряду с этим линейное движение остается вероятным;
  • В случае если вместо полипропиленовых элементов будут употребляться железные аналоги, то стыковка осуществляется при помощи особых соединительных деталей либо сварки;
  • При жажде трубопроводы возможно проложить в стенке, что положительно скажется на эстетическом восприятии помещения. Возможно кроме этого сделать декоративный короб, который скроет проводящие изделия;
  • Для понижения тепловых утрат не рекомендуется располагать радиаторы обогревательной системы в нише либо каких-либо проемах, особенно в случае если эффективность всей сети не довольно большая;
  • При наличии циркуляционного устройства нужно обзавестись источником резервного питания, поскольку при отключении электричества отопление функционировать не будет;
  • Фиксировать батареи при помощи напольных держателей рекомендуется, в случае если стенки изготовлены из легких материалов. В остальных случаях направляться монтировать особые крюки.

Последняя часть

Представленная выше информация предоставит возможность начинающим мастерам произвести верное подключение радиаторов отопления при однотрубной системе в частном доме либо квартире.

При монтаже возможно применять любую из предложенных схем соединения проводящих элементов. Что касается особого видео в данной статье, то оно разрешит наглядно ознакомиться с данной темой.
