Подключение радиатора отопления к двухтрубной системе: типы

В большинстве случаев система обогрева в частных зданиях есть автономной, исходя из этого для ее организации требуется купить котел достаточной мощности и выяснить, какой должна быть теплоотдача радиаторов отопления. Позже уже дело остается за малым – необходимо всего лишь посредством трубопровода соединить отопительные устройства с котлом и заправить все теплоносителем. Наиболее оптимальной схемой подключения есть двухтрубная, в то время, когда имеется и подача, и обратка.

Схема подключения радиатора отопления двухтрубная система с нижней разводкой

Типы отопительных систем

Применяют однотрубные и двухтрубные варианты, каковые смогут владеть как преимуществами, так и недостатками. Конструкция может монтироваться как с нижней разводкой, так и с верхней. Но последняя используется значительно чаще, поскольку есть более эргономичной и практичной.

Как вы понимаете, принцип работы автономной системы обогрева содержится в постоянной циркуляции воды либо другого теплоносителя от котла к устройствам и обратно. Наряду с этим он может передвигаться самотеком, или в принудительном порядке, что достигается методом подключения насоса.

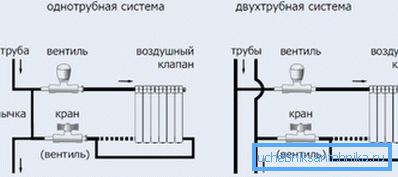

Чем отличаются между собой одно- и двухтрубные схемы обогрева

Двухтрубный вариант подключения

Рассмотрим ее особенности:

  1. Инструкция по монтажу схемы подразумевает наличие двух отдельных трубопроводов, к каким подключается каждое из устройств.
  2. Наряду с этим один водопровод есть подающим, откуда поступает тёплая вода, а другой – обратным, отдающим уже охлажденную воду.
  3. Так как пути, преодолеваемые теплоносителем, как в подающей трубе, так и в обратной, равны, их гидравлическое сопротивление одинаково. Другими словами такая схема гидравлически уравновешена, что делает ее использование наиболее оптимальным.
Правильное подключение радиаторов отопления при двухтрубной системе - диагональный метод

Совет: применение в этом случае диагонального способа подключения устройств отопления сделает работу системы более действенной.

  1. Но, схемы смогут быть и тупиковыми, а это указывает, что самый:
    • долгий путь проделывает уже остывшая вода, отходящая от последнего в цепи прибора отопления;
    • маленький — пролегает от первого.

    По данной причине нужно будет регулировать подачу тёплой воды своими руками в каждой из батареи кранами либо применять термостатические клапаны.

    Разводка

    Схема возможно принудительной (встраивается насос) и самотечной, главное преимущество последней содержится в том, что она не требует наличия электричества. Для этого делается верхняя разводка, а устройства отопления, равно как и в прошлом случае, подключаются диагонально.

    Принудительная двухтрубная схема подключения радиаторов отопления с котлом и насосом

    Употребляется она значительно чаще в маленьких жилых зданиях, имеющих не больше двух этажей. Не смотря на то, что она станет совершенной в населенных пунктах, испытывающих перебои с электроэнергией, употребляется не довольно часто, что разъясняется необходимостью применения громадного количества материалов и неэстетичным внешним видом.

    Употребляется не только в жилых зданиях, но и в произвольных других зданиях, вне зависимости от их назначения. Ее организация требует громадных затрат материалов и сил, но все же преимущества таковой системы неоспоримы.

    В системе есть возможность автоматического регулирования температуры

    Совет: вы сможете легко подобрать ее для любых строений, какими бы сложными они ни были.

    На одной ветке вероятно размещение громадного количества устройств отопления, и это не потребует дополнительной установки гидравлических регуляторов давления. Подача воды и обратный оттекание в таких схемах подключаются раздельно, что разрешает регулировать обогрев всех помещений дома машинально. В этом случае терморегуляторы не будут оказывать никакого влияния на другие устройства, а их цена только ненамного поднимет цену монтажа.

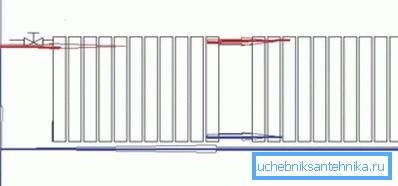

    Диагональное подключение двух радиаторов отопления к одному стояку

    Варианты подключения отопительных устройств к системе

    Мы довольно часто говорим слова – «подключить» и «присоединить», подразумевая исполнения одного и того же действия – соединить радиатор с трубопроводом отопительной системы.

    Но таковой подход есть дилетантским, поскольку между ними существует определенная техническая отличие:

    • присоединить радиатор – подвести к нему тубу подающей магистрали и «обратки». Примером может служить к радиатору боковой вариант, в то время, когда трубы подходят к прибору с одной стороны сверху и снизу, либо диагональный.
    • подключить отопительное устройство – создать узел соединения, в котором имеется подача либо обратка, и употребляются регулирующие шаровые краны, клапана либо другие подобные элементы.

    Имеется два основных варианта системы отопления, от которых зависит окончательная сборка отопительной схемы дома иди квартиры:

    1. Верхняя – подающая магистраль расположен выше верхнего уровня радиатора. В этом случае применяют такие варианты присоединения радиатора:
      • одностороннее боковое (снизу и сверху) – метод наиболее действен при применении в батарее не более 10 секций. В другом случае прогрев дальних происходит не всецело, почему КПД устройства значительно снижается;
      Одностороннее боковое подсоединение прибора с верхней разводкой системы
        • диагональное (сверху и снизу) возможно двух способов, любой из которых считается самым действенным при таком методе разводки. Вы имеете возможность применять устройства с громадным, чем 10, числом секций и они все будут прогреваться максимально.
        1. Нижняя – подающая магистраль подходит к радиатору снизу, в большинстве случаев используется при установке насоса:
          • одностороннее боковое (сверху и снизу) – в этом случае, как и в прошлом, большой эффект от для того чтобы метода возможно взять лишь при количестве секций в отопительных устройствах не более 10, в противном случае теплоноситель просто не успеет прогреть их;
          Подсоединение боковое при нижней обвязке
            • диагональное (сверху и снизу) – эффект такой же, как и при верхней разводке;
            Диагональный способ подсоединения при нижней обвязке
              • нижний метод – в этом случае подача подходит снизу к радиатору и выходит иначе также снизу. Громаднейший эффект будет лишь при установке насоса;
              Как подключить нижним способом конечный радиаторНа фото - вариант подсоединения, когда обратное кольцо за отопительным прибором

              Совет: создавать закольцовку подачи и обратки дальше, чем установлен последний радиатор направляться предельно с опаской, в противном случае это может воздействовать на настройку всей отопительной системы.

              Учтите:

              • при верхней разводке большой эффект вы получите при диагональном подсоединении устройств;
              • при нижней разводке и насосе самым действенным вариантом будет нижний (снизу-снизу).

              Вывод

              Как видно из статьи, двухтрубный вариант подключения радиаторов к системе отопления есть наиболее приемлемым практически со всех точек зрения, за исключением повышения затрат на комплектующие. Они разрешают легко произвести регулировку температуры теплоносителя для различных помещений, и сделать нужную балансировку, дабы не случился гидравлический удар.

              Монтаж отопительных устройств к схеме не воображает сложностей, исходя из этого в частных зданиях его создают в большинстве случаев самостоятельно. Видео в данной статье разрешит возможность найти дополнительную данные по указанной выше теме.
