Подключение газового котла к системе отопления – советы по

Отопительные газовые котлы получили огромную популярность среди застройщиков в силу многих преимуществ: высокая автономность системы, она способна работать без вмешательства в течении долгого срока; простота эксплуатации; минимальная цена обслуживания и высокая степень надежности; легкость регулировок и возможность задать определенный температурный режим.

Большое значение имеет правильность подключения оборудования, поскольку от этого сильно зависит эффективность и безопасность системы, этот вид работ мы и рассмотрим в рамках данной статьи.

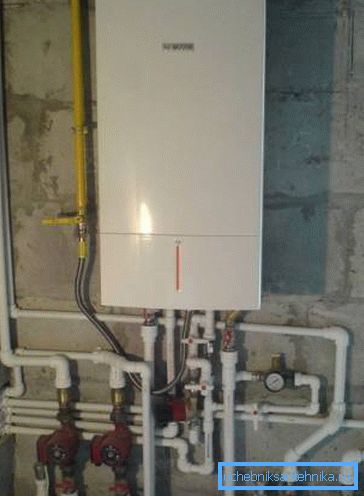

Подключение оборудования – процесс достаточно сложный, поэтому без ознакомления со всеми нюансами к работам лучше не приступать

Основные стадии рабочего процесса

Дабы было несложнее разобраться, все работы мы поделим на пара этапов. Они представлены в порядке их исполнения в соответствии с технологией.

Установка котла Прежде всего нужно установить агрегат, он бывает как напольным, так и настенным. У каждого из вариантов имеется свои отличительные изюминки, каковые будут детально рассмотрены в следующей главе. Принципиально важно, дабы место и метод установки соответствовали требованиям безопасности
Подключение контура отопления В данный вид работ входит присоединение выходной и обратной магистрали, по которым теплоноситель будет перемещаться по системе. Работы достаточно несложны, однако, при их исполнении принципиально важно выполнять аккуратность и снабжать наилучшее уровень качества соединений
Присоединение к системе водоснабжения Большая часть моделей отопительного оборудования вычислены на постоянную подпитку системы из водопровода, исходя из этого принципиально важно предусмотреть подводку труб заблаговременно, дабы данный тип работ занял мельчайшее время
Подключение к газопроводу Важность разрешённого этапа объяснять не требуется, поскольку все знают, как страшными смогут быть утечки газа. Работа проводится с особенной тщательностью, дабы результаты соответствовали самым высоким требованиям надежности и безопасности
Проверка результатов работы и запуск системы По окончании окончания монтажа нужно проверить герметичность и надежность всех соединений. Помимо этого, первый запуск должен быть произведен в присутствии экспертов надзорной организации, как раз они вводят систему в эксплуатацию и дают соответствующее разрешение на применение коммуникаций

Обратите внимание! Какой бы вид работ вы ни делали, направляться применять лишь качественные материалы и комплектующие, это гарантирует надежность и долговечность системы, поскольку кроме того верно проведенные мероприятия не гарантируют прекрасный результат, в случае если использовались низкокачественные детали и элементы.

Для подводки к котлу необходимо использовать только качественные трубы, имеющие соответствующие документы, удостоверяющие качество

Особенности проведения работ

Рассмотрим этапы более детально, поскольку любой из видов работ по-своему серьёзен, и нарушения на одной из стадий повлекут за собой неприятности во всей системе. Еще до начала работ вам направляться запастись нужным инструментом и материалами, дабы потом не появлялось простоев из-за недостатка тех либо иных элементов.

Вычислить требуемое количество тех либо иных элементов несложнее всего по проекту, который в обязательном порядке должен быть создан и утвержден в надзорном органе еще до начала работ, его отсутствие может повлечь множество неприятностей, вплоть до переделки всех коммуникаций.

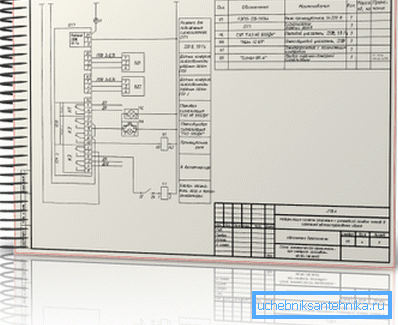

Утвержденный проект – гарантия правильности проектных и расчетных работ

Установка котла

Монтаж оборудования предполагает множество мероприятий:

  • Прежде всего приобретается агрегат нужной мощности. Не следует брать через чур замечательное оборудование, поскольку будет наблюдаться перерасход газа, к тому же его цена будет заметно выше.
  • В случае если употребляется напольный котел, то в здании должно находиться особое помещение. В случае если это личный дом, то значительно чаще делается пристройка либо выделяется помещение в цокольном этаже. Для обеспечения нужного уровня безопасности котельная должна быть снабжена окном и качественной системой вентиляции, которая возможно как естественной, так и принудительной.

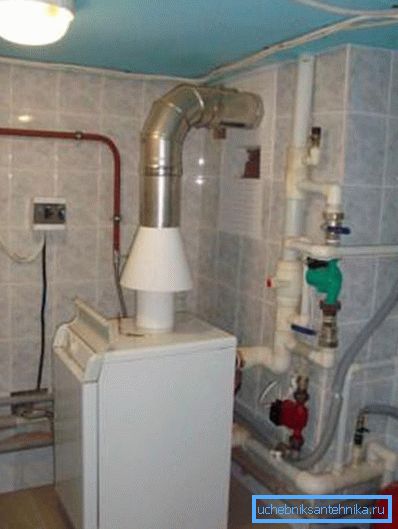

Помещение котельной должно соответствовать целому ряду требований, при установке следует руководствоваться рекомендациями, которые предписывает инструкция производителя оборудования
  • Крайне важно подготовить площадку под установку котла, она должна быть ровной, кое-какие производители советуют бетонировать ножки оборудования маленьким слоем раствора для обеспечения его неподвижности в ходе работы. Необходимо подчеркнуть и тот факт, что котел может размешаться ниже уровня пола на 20-30 см, это разрешает сэкономить пространство.
  • Подключение настенного газового котла к системе отопления начинается с его крепления на стене. Для этого употребляются особые кронштейны, каковые значительно чаще идут в наборе, крайне важно обеспечить прочность крепления, дабы оборудование стояло без движений, в противном случае оно может упасть, что приведет к повреждению всех соединений и созданию аварийной обстановке.
Главным достоинством настенного оборудования является его компактность и возможность расположения даже на кухне
  • При креплении настенного котла принципиально важно учитывать кое-какие требования: он должен размешаться на вертикальной поверхности, расстояние до земли должно быть не меньше 80 см, ближе 50 см не должно размешаться других устройств, а также и счетчиков. Это очень важные требования, каковые проверяются контролирующими органами прежде всего.

Совет! В случае если устройство дымохода и качественной вентиляционной системы приводят к, то наилучшим вариантом будет применение турбированного газового котла. У него воздухообмен происходит через турбину, которая выводится через стенке, благодаря чему рабочий процесс существенно упрощается и удешевляется. Такие котлы – лучшее решение для тех, кто не желает строить дымоход.

Турбина позволяет установить котел практически где угодно

Присоединение к отопительному контуру

По окончании того, как котел установлен, возможно приступать к следующей стадии. Необходимо подчеркнуть, что у многих моделей оборудования независимо от производителя стандартная схема размещения патрубков:

  • По центру находится узел присоединения к газопроводу.
  • Справа и слева устанавливаются элементы присоединения тёплого и холодного водоснабжения.
  • По краям расположены патрубки, предназначенные для подключения системы отопления, причем, в случае если наблюдать с лицевой стороны, то справа будет магистраль обратки, а слева – подача тёплого теплоносителя в контур.

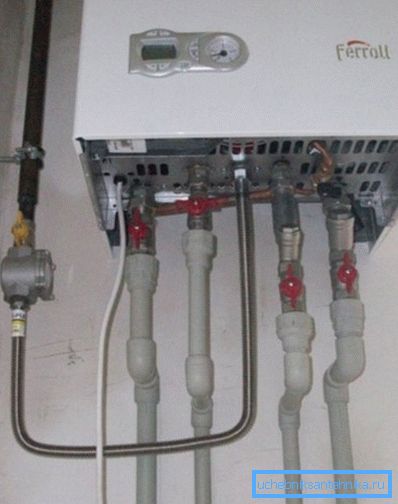

На фото хорошо видно расположение каждого из вышеописанных элементов

Подключение подачи и обратки теплоносителя производится с учетом следующих требований:

  • Все соединения должны затягиваться весьма шепетильно, но через чур очень сильно усердствовать не следует, поскольку возможно повредить резьбу, и все соединительные элементы нужно будет заменить.
  • Чтобы не допустить протечки в будущем, все соединения герметизируются. В случае если раньше основным уплотнительным материалом была пакля и краска, то в наше время появилось множество особых уплотнителей для резьбы, устойчивых к большим температурам. С их помощью вы своими руками сможете сделать качественные соединения.
Выбор уплотнительных материалов для резьбы достаточно широк, можно подобрать оптимальный вариант для любых целей
  • Еще один очень важный элемент, о котором не нужно забывать – фильтр неотёсанной очистки, устанавливаемый на обратную магистраль. Он задерживает все жёсткие частицы и предотвращает их попадание в котел, тем самым защищая оборудование и существенно продлевая срок его эксплуатации.
Фильтр грубой очистки задерживает все механические частицы, периодически следует прочищать сеточку от загрязнений, отворачивая специальную гайку
  • Последний ответственный элемент – краны, устанавливаемые перед соединением. С их помощью при необходимости возможно перекрыть подачу воды и провести ремонт оборудования. Отсутствие отсекающих кранов усложняет ремонтные работы и может вызвать завоздушивание системы.

Подключение подачи воды

Как отмечалось выше, фактически все современные модели оборудования требуют присоединения к водопроводной сети. Это разрешает снабжать постоянную подпитку системы и исключает ее работу без нужного уровня теплоносителя.

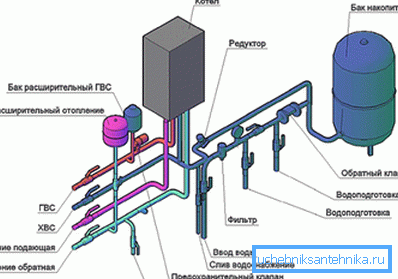

Схема подключения водоснабжения и контуров отопления к котлу

Относительно данного вида работ возможно отметить следующее:

  • Работы во многом схожи с присоединением отопительного контура, с той только отличием, что употребляются элементы другого диаметра, соответственно, и запорная арматура используется другая.
  • Подводка холодной воды в обязательном порядке обязана оснащаться фильтром для очистки воды, поскольку ее уровень качества, особенно в городских водопроводах, не радует. Несложнее всего применять системы со сменными элементами, это самый бюджетный вариант, наряду с этим его эффективность высока.
  • Все отсекающие краны рекомендуется крепить через «американки», так называются особые разъемные соединения. Применение данного варианта разрешает быстро заменить вышедшие из строя элементы запорной арматуры.

Совет! Дабы обезопасить котел от накипи, на подающем трубопроводе возможно дополнительно установить накладной магнитный фильтр. Он оказывает помощь избавиться от частиц металла в жидкости, благодаря чему существенно понижается показатель образования накипи и замедляются коррозионные процессы на железных частях.

Магнитные фильтры – простой, но очень полезный элемент системы

Подключение к газопроводу

Эта часть работ – наиболее важна ввиду повышенной опасности газопроводов. Каждые ошибки смогут привести к плачевным последствиям, поскольку газ при попадании в атмосферу формирует взрывоопасную смесь.

Работы производятся следующим образом:

  • В месте вывода газа должен быть установлен вентиль для его перекрытия, эту часть работ делают газовики, вам нужно только указать, куда подвести трубу.
  • Потом устанавливается особый фильтр, лучше выбрать качественное изделие, дабы очистка проводилась на высоком уровне.
  • К нему присоединяется особая гибкая подводка, которая сначала крепится к фильтру. В качестве уплотняющего элемента необходимо применять паклю и краску, поскольку другие материалы не гарантируют требуемого уровня герметичности. оптимальнее себя зарекомендовали изделия из нержавеющей стали – прочного и долговечного материала.
  • Присоединение к котлу уплотняется прокладками из паронита, данный материал разрешает обеспечить хорошую герметичность.

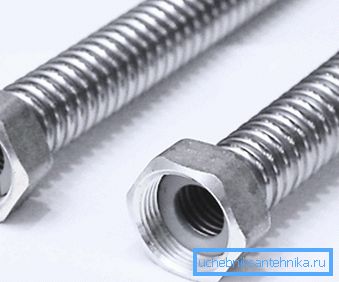

Гибкая подводка из нержавейки с паронитовым уплотнением – лучший вариант для котла

Проверка системы

По окончании того, как подключение к системе отопления газового котла завершено, нужно провести еще одно ответственное мероприятие – диагностику всех соединений на предмет утечек.

Тут имеется пара ответственных изюминок:

  • Надежность всех жидкостных коммуникаций проверяется прежде всего пробным наполнением системы. Оборудование не включается, все сопряжения на предмет протечек. Кроме того мельчайшая влажность показывает, что соединение сделано некачественно и его направляться или подтянуть, или и вовсе переделать (в случаях, в то время, когда резьба повреждена).
  • Газовая подводка проверяется по-другому: раскрывается вентиль, и все соединения обрабатываются раствором мыльной воды. Кроме того мельчайшая утечка будет хорошо заметна, поскольку будут образовываться пузырьки. У экспертов имеется устройства контроля, но несложная мыльная вода есть не меньше правильным показателем герметичности, поскольку данный способ проверен в течении десятилетий.
  • Первый запуск отопительного оборудования осуществляется с обязательным присутствием эксперта из органов надзора за газовым оборудованием. Если вы запустите систему самостоятельно, то смогут появиться неприятности со вводом в эксплуатацию и получением разрешения на применение коммуникаций.

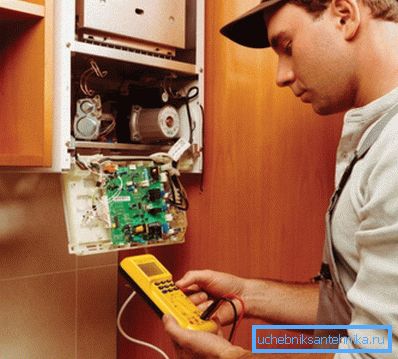

Специалисты проверяют все системы и замеряют показатели перед пуском оборудования в работу

Вывод

Дабы подключить газовый котел, нужно пристально изучить советы поставщика оборудования, и учитывать все требования, предъявляемые надзорными органами, лишь так возможно гарантировать работоспособность и безопасность системы.

Рекомендуем просмотреть видео, в котором кое-какие серьёзные моменты процесса разъяснены более детально и продемонстрированы наглядно.
