Печь с котлом водяного отопления – изюминки устройства

На сегодня существует масса вариантов обогрева загородных домов, например, популярным вариантом есть применение печи с котлом. Данное устройство объединяет в себе преимущества котла и печного отопления. Ниже мы рассмотрим устройство печи с котлом, конечно разберем простые схемы аналогичного отопления, каковые возможно реализовать самостоятельно.

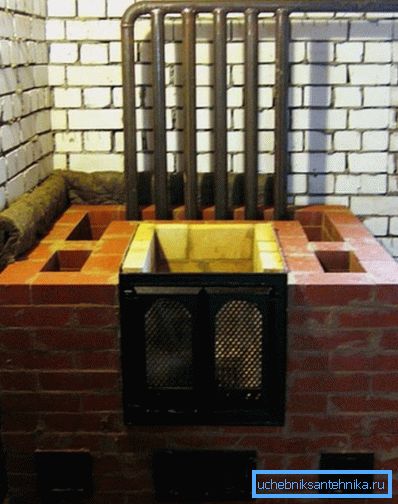

Строительство печи с котлом

Для чего применять печь с котлом

Печное отопление есть достаточно экономичным и весьма популярным в населенных пунктах, где отсутствует газ.

Но оно владеет одним большим недочётом – комнаты обогреваются неравномерно, в следствии чего появляются следующие неприятности:

  • Отдаленные помещения смогут оставаться холодными, в случае если их дополнительно не обогревать электрическими обогревателями, что требует дополнительных денежных затрат.
  • Так как отсутствует тепловая завеса, которую создают радиаторы отопления, окна неизменно запотевают а также покрываются изморозью.

Дабы решить эту проблему, совсем не обязательно покупать котел отопления. Возможно существующую печь теплообменником, от которого выполнить разводку по комнатам. Все это возможно сделать кроме того своими руками, без помощи экспертов.

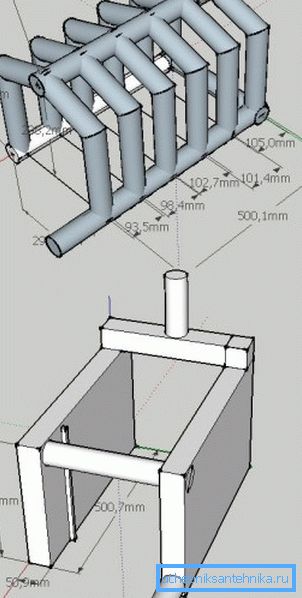

Схемы теплообменников

Монтаж системы отопления

Установка теплообменника

Установить теплообменник возможно в любую печь, к примеру, это возможно отопительно – варочная конструкция, просто отопительная либо по большому счету в камин. Основное – сделать теплообменник подходящего размера, дабы он поместился в топку либо размешался за топкой, что более предпочтительно.

Помимо этого теплообменник должен отвечать следующим требованиям:

  • Между входом и выходом должен быть большой перепад уровня.
  • Площадь поверхности змеевика должна быть как возможно больше.
  • Конструкция не должна мешать загрузке горючего либо мешать горению.

Изготавливать змеевик лучше из жаропрочной нержавеющей стали. При таких условиях срок работы изделия будет значительно более высоким. Наилучшим материалом для этих целей есть толстостенная бесшовная труба.

Совет! В качестве теплообменника возможно применять простую чугунную батарею. Единственное, предварительно ее необходимо промыть и почистить.

Теплообменник из нержавеющих труб

Теплообменник возможно сделать самостоятельно, в случае если имеется "стаж работы" со сварочным аппаратом, либо заказать его у сварщика. Основное – верно сделать чертеж конструкции с указанием всех размеров в миллиметрах.

Наряду с этим направляться учитывать, что от размеров змеевика будет зависеть мощность котла. Помимо этого, нужно предусмотреть расстояние не меньше 5-6 мм между змеевиком и стенками печи, предназначенное для теплового расширения устройства.

Совет! В случае если кирпичная печь строится с нуля, то нужно придать ей такую конструкцию, дабы продукты горения попадали в дымоход с минимально вероятной температурой. Так как, чем они больше дадут тепла в печи, тем больше ее КПД. Составление проекта лучше доверить экспертам с опытом.

При установке змеевика в готовую печь, ее придется частично разобрать. Делать это необходимо бережно, дабы позже не появилось неприятностей при сборке.

На фото - готовая печь с водяным котлом

Разводка

По окончании того как твердотопливная печь будет оснащена змеевиком, она станет простым котлом. Исходя из этого все предстоящие воздействие по обустройству отопления не имеют каких-либо изюминок. А также выполняется самая простая разводка труб, которая, в зависимости от изюминок помещения, возможно двух типов:

Однотрубная Радиаторы отопления подключаются последовательно, наряду с этим для притока и оттока теплоносителя употребляется одна труба. Преимуществом таковой схемы есть экономичность, но, она не подходит для домов с громадной площадью, поскольку последние в цепи радиаторы нагреваются меньше чем первые.
Двухтрубная Приток и оттекание теплоносителя при таковой схеме осуществляется по различным трубам. Соответственно, все батареи разогреваются равномерно. Такая разводка есть единственным вероятным вариантом в громадных зданиях.
Схема однотрубной системы отопления

Однотрубная схема системы отопления выглядит следующим образом:

  • Контур, подключаемый к печи с котлом водяного отопления, поднимается вертикально вверх. Наряду с этим в верхней его точке устанавливается расширительный бачок. Таким методом формируется разгонный коллектор. В случае принудительной циркуляции теплоносителя, разгонный коллектор не устанавливается.
  • От расширительного бачка контур идет вниз и по периметру огибает помещение. Наряду с этим к нему последовательно подключаются радиаторы отопления. Причем, любой радиатор должен иметь байпас, что разрешит регулировать нагрев батарей.

Обратите внимание! Дабы обеспечить естественное движение воды, нужно предусмотреть постоянный уклон в системе.

Схема двухтрубной системы

Двухтрубная разводка мало сложней.

В большинстве случаев, схема выглядит следующим образом:

  • К котлу подключается циркуляционный насос.
  • Потом к насосу подключается тройник, при помощи которого осуществляется разводка на расширительный бак и другую систему.
  • Подводящая труба огибает целый дом и заканчивается на последнем радиаторе отопления. Наряду с этим к ней подсоединяются лишь входные патрубки всех радиаторов.
  • От первого в цепи радиатора берет начало отводящая труба, к которой подключаются выходные патрубки всех батарей.
  • Конечной точкой отводящей трубы есть вход змеевика.

В таковой схеме может принимать участие коллектор, который разрешит выполнить пара параллельных разводок, что может потребоваться в громадном доме. направляться учитывать, что цена таковой схемы есть наиболее высокой, исходя из этого монтировать ее для маленьких помещений не имеет смысла.

Вот, фактически, и вся инструкция по монтажу водяного отопления при наличии в доме простой твердотопливной печи.

Вывод

Печь с водяным котлом разрешает значительно сэкономить и упростить обустройство водяного отопления в жилье. Самое основное наряду с этим верно сделать и установить в печи змеевик. Другая же работа, как уже было сказано выше, мало чем отличается от монтажа отопительной системы с простым котлом.

Из видео в данной статье возможно взять дополнительную данные по данной теме.
