Отопление — водоснабжение — канализация:

Какие конкретно методы соединения труб употребляются, в то время, когда монтируются канализация, отопление и водоснабжение? Какими методами подключаются разные сантехнические и отопительные устройства? Позволяйте разбираться.

Схема коммуникаций современного коттеджа.

Соединения

Канализация

Самотечная канализация может планировать и герметизироваться одним из двух способов:

  1. Чеканкой раструбов чугунных труб. Полость между раструбом и засунутым в него цилиндрическим участком трубы заполняются органическим волокном со смоляной либо битумной пропиткой (каболкой), уплотняется чеканкой, по окончании чего раструб заделывается цементным раствором либо расплавом серы.

Полезно: в последнем случае соединение разбирается по окончании прогрева горелкой, феном либо паяльной лампой. Эта работа выполняется своими руками строго в вентилируемом помещении и в респираторе либо противогазе. Инструкция связана с едкостью сернистых испарений: они в полной мере способны привести к полному параличу дыхания.

  1. Раструбными соединениями с резиновыми кольцевыми уплотнителями. Ими же снабжаются комплектующие, нужные для поворотов либо ветвления сети (фасонина). Раструбы с кольцевыми уплотнителями применяют:
    • Трубы из серого чугуна.
    • Трубы ВЧШГ (из высокопрочного чугуна с шаровидным графитом, отличающегося от серого ударной прочностью и высокой пластичностью).
    Раструбное соединение ВЧШГ.
      • Изделия из ПВХ и полипропилена.

      Холодное водоснабжение

      Только для ХВС употребляются материалы, отличающиеся низкой термостойкостью: поливинилхлорид и полиэтилен. Как они монтируются?

      Материал Методы монтажа
      Полиэтилен При толщине стены до 4 мм соединение выполняется компрессионными фитингами
      При более толстых стенках употребляется сварка встык. Торцы оплавляются низкотемпературным (200 — 220С) нагревательным элементом и прижимаются друг к другу до застывания расплава полимера.
      ПВХ Раструбные трубы под клеевое соединение стыкуются по окончании нанесения на смежные поверхности клеящего состава.
      Другой метод монтажа напорных трубопроводов из ПВХ — раструбные соединения с уже привычными нам кольцевыми уплотнителями.

      Отопление и ГВС

      водоснабжение и Отопление с рабочей температурой до 95С смогут монтироваться материалами и следующими способами:

      • Тёмными металлическими трубами — с применением газовой, электрической сварки либо резьбовых соединений. Резьбы герметизируются сантехническим льном (лучше — с краской либо олифой, каковые защитят его от выгорания) либо полимерными материалами — лентой ФУМ либо полимерной нитью с силиконом.
      Подводка к радиатору собрана на резьбах.
      • Оцинковкой — лишь на резьбах. Сварка выжигает цинковое покрытие, оставляя сталь без антикоррозионной защиты.
      • Сшитым полиэтиленом — фитингами, воображающими собой простой штуцер — елочку с фиксирующей гильзой. Труба растягивается особым инструментом — экспандером, по окончании чего надевается на штуцер; эффект молекулярной памяти заставляет ее надежно обжать штуцер уже через пара секунд.

      Любопытно: распространению материала в большой степени мешает цена инструмента. Она образовывает не меньше 10000 рублей за модели начального уровня.

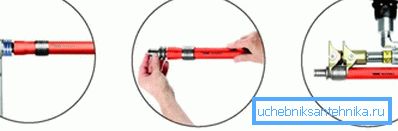

      Монтаж сшитого полиэтилена.
      • Металлопластиком — компрессионными фитингами с накидной гайкой и разрезным кольцом, конечно пресс-фитингами, при применении которых конец трубы обжимается на штуцере нержавеющей гильзой посредством ручных либо электрических клещей.

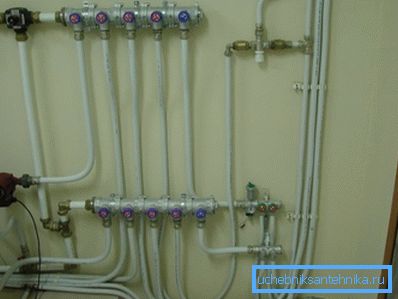

      Арматура Far для отопления и водоснабжения использована при сборке коллекторной отопительной системы.
      • Полипропиленом. Как и полиэтилен, он соединяется низкотемпературной пайкой, но не торцевой, а посредством муфтовых фитингов. Наровне с ними употребляются пуш-фитинги, очень сильно напоминающие компрессионные, но снабженные пружинным фиксатором для предотвращения случайной разборки соединения.
      • Гофрированной нержавейкой. С ней употребляются несложные компрессионный фитинги с высокотемпературными силиконовыми уплотнителями.

      Увидьте: мы перечислили только наиболее популярные материалы для водоснабжения и отопления. Дорогую экзотику наподобие меди мы не затрагиваем — легко вследствие того что ее эксплуатационные свойства не дают материалу особенных преимуществ перед той же нержавейкой при более большой стоимости.

      Подключение сантехнических и отопительных устройств

      Какими методами соединяются между собой сантехника водоснабжение канализация и отопление?

      Канализация

      Для подключения сантехнических устройств к сточной системе употребляются резиновые манжеты, каковые предотвращают не только утечки на раструбах, но и появление запахов.

      Но: гофрированные трубки моек и умывальников не требуют переходников и герметично соединяются с раструбами канализации диаметром 50 мм.

      Сифон на фото не нуждается в манжете для соединения с канализацией.

      Смесители

      Все для отопления и водоснабжения несложно найти в любом магазине сантехники.

      Способов подключения смесителей всего четыре:

      1. На твёрдых трубах при настенном монтаже употребляются простые уголки.
      2. Гибкие подводки заставляют применять водорозетки с креплением на капитальную стенке.
      3. Смесители набортной установки значительно чаще соединяются с трубами гибкими шлангами с накидными гайками.
      4. Пара устаревшие изделия набортной установки с тройниками («елочка») смогут соединяться с подводкой патрубками на резьбах; но вместо них все чаще употребляется гибкая гофрированная нержавеющая труба.

      Бачки унитазов

      Тут выбор вариантов еще меньше.

      • Значительно чаще заливной клапан бачка соединяется с подводкой гибким шлангом с накидными гайками.
      Наряду с заводскими подводками используются армированные шланги на обычных штуцерах.
      • Для подключения бачков скрытого монтажа принято применять твёрдые подводки любого типа, соединяющиеся с клапаном уголком либо муфтой.

      Радиаторы, конвекторы

      Отопительные устройства смогут подключаться к подводкам:

      1. Проходными радиаторными пробками либо переходниками (к примеру, большая часть алюминиевых и биметаллических радиаторов имеют резьбы ДУ25, что при стандартном диаметре металлической подводки ДУ20 требует применения простого переходника). Пробка либо переходник сгоняются к радиатору по долгой резьбе; подмотка поджимается контргайкой.
      2. В стесненных условиях либо при подключении подводки к левой резьбе часто используются американки — быстроразборные фитинги с резиновыми уплотнителями и накидными гайками.
      Американка с дросселем из ассортимента российского интернет - магазина Терем.

      Заключение

      Сохраняем надежду, что наш миниатюрный обзор разрешил читателю удовлетворить свое любопытство. Как видите, за последние годы на рынке не показалось какой-то особой экзотики — все для отопления и водоснабжения так же, как и прежде возможно приобрести в любом магазине. Как неизменно, дополнительную нужную данные предложит прикрепленное видео. Удач!
