Отопительные печи своими руками: все основные этапы работы

Не обращая внимания на то, что в наш высокотехнологичный век существует множество разновидностей современных отопительных систем и устройств, печной обогрев есть так же, как и прежде популярным. Он дает природную «живую» теплоту, конструкция его достаточно несложная и практичная.

как следует сложенная печь способна стать настоящим домашним очагом, объединяющим около себя всех домочадцев и привносящим в жилище уют и комфорт. Наша статья посвящена тому, как самому сложить отопительную печь.

При должных навыках печь можно сложить и своими силами.

Обратите внимание! Заниматься этим направляться лишь в том случае, если вы имеете опыт кирпичной кладки и понимаете хотя-бы теорию строительства отопительных устройств. В случае если нужными знаниями вы не владеете, доверьте работу специалистам.

Разновидности отопительных устройств

На фото отопительно-варочный прибор.

Существует пара основных типов кирпичных печек по их функциональным изюминкам.

Функциональные возможности

  1. Отопительные агрегаты сооружаются только для обогрева здания. Кладутся они быстрее всего, т.к. их конструкция наиболее несложная.
  2. Отопительно-варочные печи весьма практичны и эргономичны. Они не только отапливают дом, но и позволяют приготовить еду. Для этого они оснащаются варочной поверхностью, а время от времени и духовым шкафом.
  3. Печи-камины компактны, исходя из этого экономят площадь помещения. Наряду с этим они снабжают действенное отопление и особенный уют в доме. Кроме этого, промышленные аналоги, к примеру, отопительные печи Бавария, относятся к агрегатам долгого горения и не требуют нередких закладок горючего.

Форма агрегатов кроме этого возможно разной. Существуют устройства квадратные, круглые, прямоугольные, треугольные (угловые). Это позволяет подобрать вариант, оптимально подходящий для изюминок помещения.

Обратите внимание! Не имеет значения, какой тип агрегата вы выберете, одно из основных требований – его полная пожарная и санитарно-гигиеническая безопасность. За этим при кладке печи нужно следить очень шепетильно.

Особенности конструкции

Конструктивные элементы кирпичного агрегата на дровах.

Конструкция отопительной печи весьма несложна. Ее корпус складывается из топливной камеры, зольника и дымохода.

У агрегатов с варочной поверхностью к этому перечню добавляется кухонная плита, время от времени духовка и бак для нагревания воды.

  1. Топливная камера есть основным узлом отопительных устройств. Она обязана вмещать в себя максимальный количество того либо иного типа горючего, дабы обеспечить прибору максимум производительности.

Габариты топки бывают различными, это зависит, во-первых, от вида используемого горючего. К примеру, под дрова данный конструктивный узел должен иметь высоту 40/100 сантиметров. Имеют кроме этого значение требуемая производительность печки и желаемый количество единовременной закладки горючего.

Инструкция даёт предупреждение, что топливную камеру нужно класть только из огнеупорных кирпичей. Причем толщина ее стенок обязана составлять не меньше, чем полкирпича.

  1. Основное назначение зольника — собирать золу и подавать воздушное пространство к горючему. Размещается он прямо под колосниковой решеткой и, в большинстве случаев, оснащается дверкой с задвижкой. В большинстве случаев высота зольниковой камеры равна трем кирпичам.
  2. Дымоход представляет собой узел, предназначенный для отведения из печки на улицу газообразных отходов горения.

Обратите внимание! Проектируя прибор и составляя чертежи отопительных печей, учтите, что нежелательно, дабы дымоход имел большое количество изгибов и поворотов. Они увеличивают сопротивление перемещению продуктов горения. Благодаря этого, эффективность отопления понижается.

Размещение агрегата и база под него

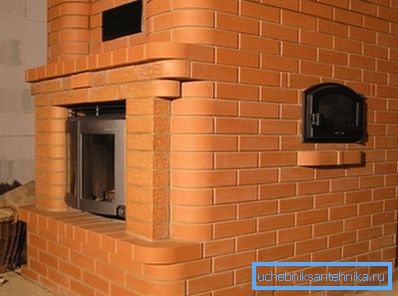

Чаще всего печи располагают у стены.

Продумывая печное отопление своими руками, грамотно подберите участок жилища под установку прибора.

  1. В случае если агрегат поместить в центр помещения, его тепловая отдача будет выше. Он сможет нагревать воздушное пространство сходу с четырех сторон, равномерно отдавая комнате тепловую энергию.
  2. В то время, когда для прибора выбирается участок у стены, кстати, такое решение наиболее распространено, то конвекционный поток уличного (приточного) воздуха, идущий от дверей и окон, будет активнее перемещаться по комнате. Именно поэтому, вентилирование жилища улучшится.
  3. Схема кладки отопительной печи обязана учитывать расположение дверки топочной камеры. Тут направляться учесть , что оно должно быть эргономичным, чтоб не нужно было носить горючее, нечистую золу и сажу через все помещение.
  4. Что касаемо основания под печку, то оно должно быть цементным. В случае если перекрытия сделаны из этого материала, то задача упрощается. В случае если база деревянная, то под прибор необходимо заливать отдельный фундамент. В этом случае фундамент необходимо вычислить на нагрузки не только от печки, но и от стенок дымохода.

Монтаж печки

Пример порядовки кирпичной кладки печи.

Потом о том, как происходит кладка отопительных печей.

Приготовление кладочной смеси

Для того, чтобы отопительный прибор работал верно, был долговечным, надёжным и безотказным, прежде всего необходимо осуществить качественный кладочный раствор.  Подготавливается он из огнеупорной шамотной глины и кварцевого песка.

Приготавливается смесь достаточно просто.

Готовая сухая смесь для кладки печей.
  1. Сперва берется нужное количество шамотной глины и заливается водой. Так, она размачивается.
  2. Потом ее нужно пропустить через сито, после этого перемешать с водой до консистенции глиняного «молочка».
  3. В последнюю очередь добавляется нужный количество кварцевого песка.
  4. В итоге получается прочная, вязкая и долговечная кладочная смесь.

В то время, когда происходит установка отопительных печей, грамотно сделанный раствор есть залогом качественности прибора. В другом случае, цена ошибок весьма громадна. Агрегат будет функционировать не действенно, может произойти и без того, что он проработает недолго и просто разрушится.

Этапы сооружения прибора

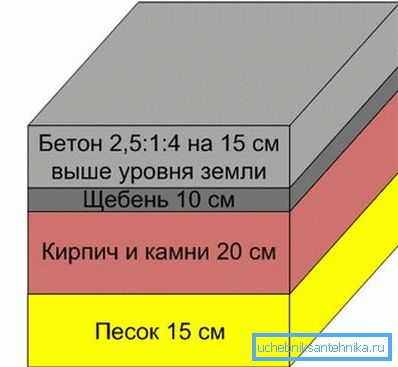

Схема фундамента под агрегат.

Затевать кладку отопительного прибора направляться по окончании того, как пройдет 28 дней со дня заливки фундамента под него. Как раз столько времени нужно для полной кристаллизации цементного камня. Грамотные схемы отопительных печей должны учитывать данное событие.

За данный временной промежуток нужно купить все необходимые материалы: дверцы, колосник, трубы для дымохода, варочную поверхность и пр.

Процесс монтажа агрегата возможно разбить на нижеследующие этапы.

Кладка зольника.
  1. Прежде всего кладется зольниковая камера и нижняя часть первого из колпаков (с подверткой). На данном этапе используется простая песчано-глиняная смесь, имеющая оптимальные характеристики для для того чтобы рода работ.
  2. В кладку из кирпича в один момент направляться установить дверцу зольника. Зафиксировать ее нужно посредством оцинкованной стальной проволоки.
  3. Над зольниковой камерой монтируется решетка колосника.
  4. Потом возможно затевать кладку топки. В она выкладывается шамотными блоками, положенными в четверть кирпича («на ребро»). Раствор на данном этапе делается уже из шамотной глины и кварцевого песка.
  5. В один момент в кладку вставляется дверца топочной камеры и фиксируется проволокой, и пластинкой из стали, имеющей толщину в 5 миллиметра.
Перекрытие топки.
  1. На уровне 12-го ряда из кирпичей топливник перекрывается.
  2. После этого устанавливается варочная плита с конфорками. Монтировать ее необходимо с применением пузырькового уровня, дабы она была расположена строго горизонтально.
  3. В левой стороне агрегата длится укладка первого колпака, и начинается монтаж канала для летнего дымохода.
  4. Стены для варочной камеры направляться начать поднимать по окончании монтажа плитки. С левой стороны продолжайте класть нижний колпак.
  5. В углу (внутреннем) варочной полости осуществляется установка задвижки для летнего хода, который используется для растапливания печки.
  6. На уровне 20-го ряда кирпичей нужно будет перекрыть первый из колпаков, и варочную камеру.
Установка варочной поверхности.
  1. Не забудьте покинуть в кладке отверстия для летнего хода, подъемного канала, и отдушины для варочной камеры. В этом случае для блоков нужно ставить опоры из железных уголков. Так конструкция будет более прочной и надежной.
  2. Портал варочной полости оптимальнее перекрыть каминными дверками распашной разновидности. Нужно, дабы дверцы были оснащены вставками, сделанными из термоустойчивого стекла. Тогда вы сможете контролировать горение горючего, кроме этого, наслаждаться эстетикой открытого огня.
  3. Перекрыв нижний из колпаков и варочную камеру посредством двух кирпичных рядов, имеете возможность приступать к монтажу верхнего из колпаков.
  4. Не забудьте наряду с этим, в наиболее эргономичных точках, покинуть очистные отверстия с дверками для удаления сажи.
  5. Стены верхнего колпака направляться класть фактически до верха стенки. Потом верхняя часть агрегата перекрывается при помощи двух кирпичных рядов.
  6. Дабы улучшить теплоизоляцию прибора, промежуток меж перемычкой и верхней частью агрегата необходимо заполнить утеплителем, к примеру базальтовой ватой.
  7. В то время, когда кладется отопительная печь своими руками, не следует забывать и об эстетике. Так, по периметру верха печки вы имеете возможность выложить декоративный пояс.
  8. Потом монтируется труба дымохода.

Обратите внимание! Хороший вариант, в то время, когда дымоход кладется из кирпича. Дымоотвод, сделанный из асбестоцемента или металла, может в ходе эксплуатации прогореть.

Вывод

Независимый монтаж отопительной печки есть достаточно сложным. Но в полной мере выполнимым процессом. Основное наряду с этим, точно придерживаться применяемой порядовки отопительной печи, не торопиться, и учитывать все требования к безопасности агрегата.

Видео, размещенное в статье, окажет помощь вам в работе.
