Отопительные котлы на жидком горючем: устройство и

Отопительные котлы на жидком горючем в наше время занимают достойную нишу на рынке оборудования для отопительных систем. Связано это с тем, что они являются хорошей альтернативой газовым котлам в местности, где отсутствует газификация, к тому же при необходимости их возможно переоборудовать для работы на газу. В данной статье мы ознакомимся с устройством этих котлов и основными их изюминками.

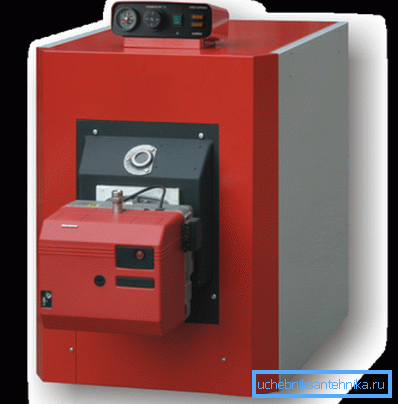

Жидкотопливный котел

Устройство котлов

Фундаментальные элементы и принцип работы

Котлы отопления на жидком горючем работают по тому же принципу, что и газовое оборудование, различия содержится только в горелке, которую еще именуют форсункой.

В следствии они складываются из следующих конструктивных элементов:

  • Камеры сгорания;
  • Горелки (универсальной либо на дизельном горючем);
  • Теплообменника;
  • Фильтра горючего;
  • Корпуса;
  • Дымохода;
  • Электроники, которая отвечает за работу аппарата.

Процесс работы устройства выглядит следующим образом:

  • В горелку поступает горючее при помощи насоса и смешивается с воздухом;
  • После этого смесь поступает в камеру сгорания, где происходит ее воспламенение;
  • Факел нагревает стены камеры сгорания, каковые являются теплообменником;
  • Разогретый теплообменник со своей стороны нагревает теплоноситель.
Схема устройства котла

Чтобы повысить эффективность и производительности аппарата, в употребляется множество дымоходных трубок и теплообменных пластин. Исходя из этого жидкотопливные котлы владеют высоким КПД.

Помимо этого направляться подчернуть, что солярка в ходе сгорания выделяет больше тепла, чем, к примеру, газ либо жёсткое горючее. Исходя из этого данное оборудование может работать в системах отопления, устанавливаемых не только в жилых зданиях, но и производственных объектах.

Причем современные котлы разрешают осуществлять обогрев с минимальным участием человека, поскольку все процессы автоматизированы. В частности, устройство само засасывает дизтопливо из емкости в нужном количестве.

Обратите внимание! В соответствии с существующим нормам, количество емкости для горючего не должен быть больше 50 литров. В случае если бак больше, он должен размешаться в отдельном помещении.

В большинстве случаев, кроме дизтоплива, в качестве энергоносителя может использоваться такая горючая жидкость для котлов отопления как:

  • Отработанное масло;
  • Биологическое топливо;
  • Мазут;
  • Керосин.

Именно поэтому, у обладателя оборудования имеется возможность применять наиболее доступное жидкое горючее.

На фото - дизельная горелка для котлов

Устройство форсунок

Самым серьёзным элементом данного оборудования есть жидкотопливная горелка. Ее задача содержится в смешивании воздуха с горючей жидкостью в нужных пропорциях, и подведении горючей смеси в камеру сгорания.

Обратите внимание! Многие модели жидкотопливных котлов являются универсальными и могут работать не только на жидком горючем, но и на газу кроме того без замены форсунки. Это особенно удобно для людей, каковые обозримой перспективе планируют провести газ.

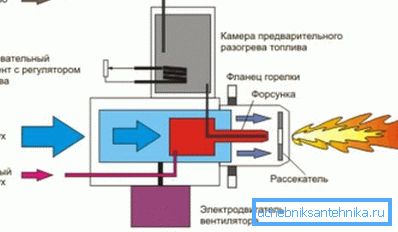

Схема работы горелки

Ж/т форсунки по режиму работы классифицируются на следующие типы:

Одноступенчатые Работают с постоянной мощностью, поменять которую возможно лишь по окончании прерывания работы аппарата.
Двухступенчатые Имеют два режима, каковые возможно изменять на протяжении работы котла.
Модулируемые Способны выходить на полную рабочую мощность неспешно.

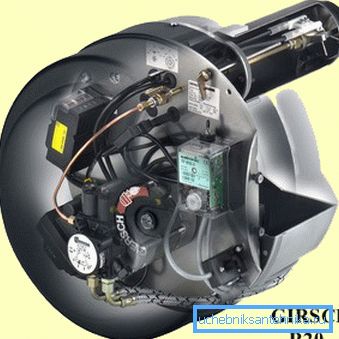

Устройство горелки на жидком топливе

Основными конструкционными элементами форсунок являются:

  • Вентилятор, который снабжает принудительную подачу воздуха.
  • Система подогрева горючего. В некоторых случаях есть очень важной деталью, поскольку жидкость для отопления котлов при понижении температуры может загустевать.
  • Топливный насос для подачи жидкости из емкости в топливопровод под определенным давлением.
  • Сервоприводы, каковые разрешают регулировать подачу горючего и положение воздушной заслонки.
  • Регулировочный термостат – снабжает пуск горелки, и температурные параметры горения.
  • Форсунка – распыляет горючее, и снабжает нужные условия для воспламенения смеси.
  • Поплавок с микровыключателем — определяет уровень горючего в емкости и при необходимости отключает устройство.
  • Регулятор подачи вторичного воздуха, поддерживающего сформированный факел горения.
  • Блок управления горелкой – разрешает регулировать параметры устройства в ходе работы.

направляться подчернуть, что кроме перечисленных элементов, конструкция жидкотопливных форсунок постоянно предусматривает наличие гибких шлангов, по которым осуществляется подача горючего. Помимо этого, имеется комплект разных датчиков, каковые контролируют основные параметры работы устройства, такие как давление горючего, наличие факела и пр.

Обратите внимание! Перед тем как проверить работоспособность котла по окончании монтажа, нужно залить жидкость в систему отопления, обеспечив нужное давление.

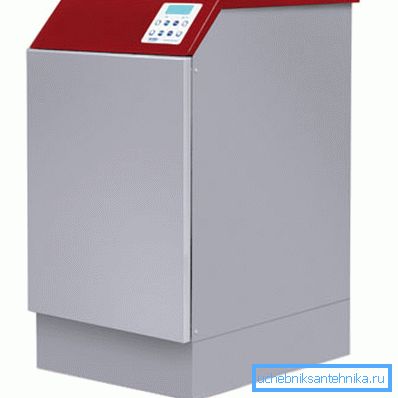

Котел Лотос с электронным управлением

Особенности жидкотопливных котлов

Преимущества

Отопление на жидком горючем, как и любое другое, владеет определенными преимуществами и недостатками.

Среди положительных моментов возможно выделить следующее:

  • Для применения аппарата не нужно получать разрешение, поскольку это оборудование относится к бытовой технике.
  • Возможность установки своими руками, поскольку нет необходимости проводить газопровод.
  • Оборудование владеет высоким КПД, которое достигает 95 процентов.
  • Незначительный уровень загрязнения атмосферы – все сгораемые продукты отвечают экологическим нормам.
  • Несложная инструкция по эксплуатации, поскольку фактически все современные устройства оснащены автоматикой. По данной же причине, котлы смогут долгое время работать без вмешательства человека.
  • Как уже было сказано выше, возможность переоборудования для работы на газу.

Как мы видим, оборудование владеет многими преимуществами и есть достаточно универсальным.

Котел на жидком топливе с баком

Недостатки

Среди недостатков разглядываемых котлов возможно выделить следующие моменты:

  • Громадной расход горючего. Исходя из этого данный вид отопления есть достаточно затратным.
  • Котел совместно с емкостью для горючего занимает довольно много места.
  • Необходимость следить за работой системы и иногда доливать горючее в бак.
  • Помещение нужно оборудовать вытяжкой для отвода продуктов горения.
  • При работе, оборудование издает достаточно сильный шум.
  • Для оборудования требуется электропитание, поскольку работу устройства контролирует электроника. Исходя из этого для работы в автономном режиме, нужно применять независимый источник электроснабжения.
  • Для топлива нужно применять особую емкость, в другом случае в помещения будет распространяться неприятный запах горючего.

Обратите внимание! Котлы на жидком горючем, в отличие от других аналогов, требуют верного обслуживания. В частности, нельзя допускать скопления сажи на стенках аппарата, поскольку это затруднит рабочий процесс устройства.

В следствии этих недостатков, направляться прикинуть все «за» и «против», и ознакомиться с изюминками электрических и твердотопливных котлов. К примеру, в случае если нужен аппарат для дачи, где поблизости имеется лес, целесообразней купить твердотопливный котел. При таких условиях отопление возможно по большому счету бесплатным.

Жидкотопливный двухконтурный котел АСV

Особенности выбора

Выбирая котел отопления на жидком горючем, кроме неспециализированных параметров устройства, таких как мощность, функциональность и пр., направляться обращать внимание на чертей горелки.

В частности, необходимо уделить время следующим моментам:

  • Разнообразие выбора горючего, на котором может работать устройство.
  • Уровень выброса токсичных веществ в атмосферу.
  • Уровень шума и вибраций на протяжении работы.
  • Показатель КПД (в совершенстве должен составлять 90-95 градусов).
  • Стабильность процесса горения за счет действенной регулировки подачи воздуха.

Совет!

Для частных домов лучше выбирать двухконтурные котлы, каковые подогревают воду не только для отопления, но и тёплого водоснабжения.

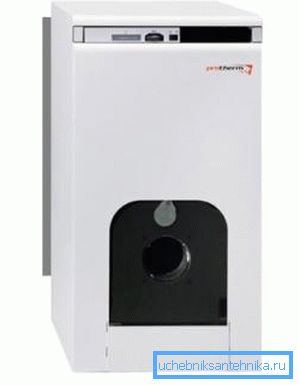

Котел на жидком топливе Protherm

Само собой разумеется, направляться обращать внимание и на производителя устройства. Нужно остановить свой выбор на известных брендах, не обращая внимания на то, что цена на их продукцию немного выше, чем на аппараты от неизвестных производителей.

Громаднейшей популярностью пользуются котлы следующих компаний:

  • ACV (Бельгия);
  • Лотос (Россия);
  • Protherm (Словакия);
  • De Dietrich (Франция);
  • Buderus (Германия);
  • Kiturami STSO (Республика Корея).

направляться подчернуть, что котел и горелку к нему возможно купить по отдельности. Это разрешает собрать отопительный котел на жидком горючем в соответствии с личными требованиями. Действительно, затраты на отопительное оборудование в этом случае мало возрастут.

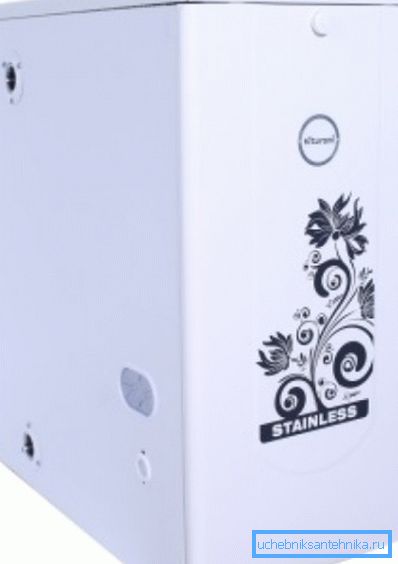

Дизельный котел Kiturami STSO

Обратите внимание! В случае если в котле установлена универсальная горелка, смена горючего есть важной процедурой. Перед тем как ее выполнить, нужно очистить устройство от сажи и продуктов горения.

Вот, пожалуй, все основные изюминки данных отопительных устройств, каковые нужно учитывать при выборе оборудования.

Вывод

Не обращая внимания на ряд преимуществ, которыми владеют котлы на жидком горючем, они используются реже других аналогов, что связано с дороговизной их эксплуатации. Исходя из этого использовать их имеет суть в том случае, в то время, когда нет возможности применять в качестве горючего газ, уголь либо дрова.

Из видео в данной статье возможно подчерпнуть некоторую дополнительную данные по данной теме.
