О комплектующих для радиаторов

Алюминий владеет самой высокой теплоотдачей из всех металлов, из которых делают радиаторы для водяных контуров отопления, но такие устройства весьма капризны и инструкция выдвигает целый ряд условий по их монтажу и эксплуатации. В первую очередь, собирая отопительный контур, вам направляться учесть тот момент, дабы ни один из узлов не был сделан из меди (фитинги, теплообменник котла), а в качестве теплоносителя тут нужна не простая вода, а антифриз с присадками от накипи и коррозии, который возможно приобрести в магазине либо сделать самостоятельно.

Но нас в этом случае интересует не процесс подключения и эксплуатации, а ремонт таких устройств, о котором мы поведаем, а ещё мы желаем пригласить вас к просмотру видео в данной статье.

Секционные радиаторы из алюминия

Алюминиевые радиаторы

Способы производства

На фото: производство отопительных приборов

Примечание. Радиаторы из алюминия для водяного отопления делают двумя методами, путём литья, в то время, когда вся секция отливается полностью, другими словами, там нет никаких швов и путём экструзии пластичного алюминиевого сплава. Но экструзионный способ подразумевает сборку из трёх частей – самой секции, и верхнего и нижнего коллектора, соединяя их между собой особым клеящим составом ( цена , само собой разумеется, меньше, но наряду с этим теряется уровень качества).

Этапы изготовления прибора
  • У различных производителей процесс изготовления литьевых алюминиевых устройств отопления может различаться – многое зависит от цеха, станков и лицензии, но в общем итоге принцип производства всё равняется остаётся неизменным;
  • В литьевой машине соединяют части формы и посредством плунжера по каналам подают сплав в камеру с ограниченным давлением;
  • Затем должно пройти время , пока расплав не кристаллизуется (это происходит при остывании), по окончании чего деталь освобождают из формы и оставляют для полного охлаждения;
  • По окончании окончательного остывания рубят облой и приваривают горлышко, контролируя затем секцию на герметичность. По окончании чего их погружают в ванну, где внутренняя часть покрывается антикоррозийным составом. Затем каждую деталь подвергаю т сушке и охлаждению;
  • Для дополнительной устойчивости к коррозии, и с эстетическими целями, каждую секцию окрашивают посредством электростатического поля порошковой эмалью. По окончании завершения всех этих процедур производится сборка радиатора, что, кстати, вы имеете возможность сделать и своими руками дома (расширить либо уменьшить количество секций на одном приборе).

Комплектующие для монтажа

Комплектация радиаторов от BASE, ALP, ALUM, FORZA

Кроме самого яркого прибора отопления завод-изготовитель обычно комплектует его разными деталями, каковые нужны для монтажа в отопительном контуре и эксплуатации. Эти комплектующие включают в себя заглушки и переходники с наружной левой/правой резьбой n1 ? — употребляется на внутреннюю резьбу n1/2 ? и/либо n1/4 ? (зависит от схемы подключения и диаметра труб).

Кое-какие производители включают в набор дополнительных деталей кран Маевского. Кроме этого, для фиксации любого радиатора (навесного либо напольного) необходимы кронштейны, каковые смогут поставляться производителем, или их необходимо брать раздельно.

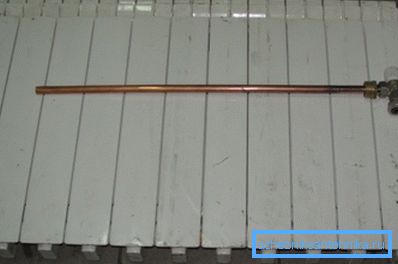

Удлинитель протока

В тех случаях, в то время, когда нужна сборка радиатора с числом секций, превышающим 10, то для его равномерного нагрева применяют удлинитель протока, который возможно купить в магазине, или сделать самостоятельно, применяя бронзовую трубу, диаметром 18 мм и однородную втулку. Кроме этого для комплектации радиаторного водяного отопления вам пригодятся трубы (стальные, бронзовые, полипропиленовые) и к ним однородные фитинги.

Сборка, разборка и ремонт

Примечание. Если вы думаете, как паять алюминиевый радиатор , то это показывает, что вас интересует не отопительный прибор, а автомобильный. Следовательно, заварить алюминиевый радиатор возможно лишь на автомобиле, а в секционных батареях такая функция не имеет смысла – тут секции подлежат замене.

Сливаем воду перед демонтажем

Итак, разборка алюминиевых радиаторов отопления начинается с его демонтажа с места врезки в отопительном контуре, а это указывает, что в батарее в обязательном порядке останется вода, кроме того в случае если всецело слить систему. Но систему возможно и не сливать – перед каждым отопительным прибором на трубах подачи и возврата должна быть врезана запорная арматура, которая представляет собой шаровый кран с «американкой» — кран перекрывается и гайка «американки» скручивается с фитинга в футорке.

Но наряду с этим вам необходимо слить оставшуюся там воду, так что кроме того в случае если в системе использовано верхнее боковое подключение, то раскручиваете заглушку с нижней футорки и подставляете какую-либо ёмкость, дабы стекла вода.

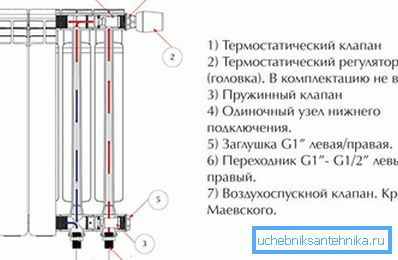

Устройство алюминиевого радиатора отопления для его подключения

Вода не стечёт всецело, исходя из этого по окончании того, как вы снимете радиатор с кронштейнов, разверните его боком («на попа») и слейте воду совсем, по окончании чего вам направляться открутить все дополнительные устройства, как то, термостатическую головку, кран Маевского и дополнительные фитинги, в случае если там таковые имеются.

Сейчас давайте разберёмся, как раскрутить алюминиевый радиатор и для этого нам пригодится особый ключ типа К-1, который представляет собой стальной стержень с фигурной головкой на конце (кругляк с двумя параллельными плоскостями). Ворот тут может вставляться в головку стержня через сквозное отверстие, а возможно просто к нему приварен.

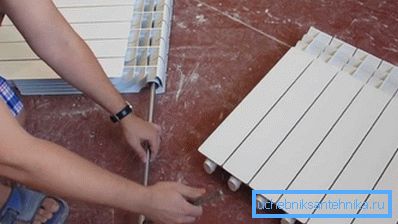

Разборка по секциям

Секции в радиаторе сверху и снизу соединяются ниппелем, внутренняя часть которого имеет форму, которую мы обрисовывали для головки ключа – труба с двумя параллельными плоскостями, исходя из этого, вам необходимо попасть головкой именно на тот ниппель, где вы планируете произвести демонтаж.

Сделать это несложно – прикладываете стержень поверх отопительного прибора, дабы головка была своей срединой на стыке секций и, удерживая в этом месте ключ рукой (дабы не отмечать), вставляете его в канал. В полной мере быть может, что вам не удастся раскрутить ниппель, применяя для этого в качестве рычага лишь один ворот – в большинстве случаев, на не го надевают кусок трубы, дабы сделать данный рычаг дольше.

В случае если вас интересует, как нарастить алюминиевый радиатор, то всю процедуру, обрисованную в верхнем абзаце, вы повторяете, лишь в обратном порядке. Ниппель имеется на каждой секции, исходя из этого, прикладываете её к батарее и закручиваете стык при помощи ключа, причём, тут вам кроме того не нужно будет отмерять длину стержня, поскольку вы заметите головку. Зажимать необходимо сильно, быть может, применяя дополнительный рычаг.

Заключение

Если вы используете в качестве теплоносителя покупной либо самодельный антифриз, то накипь не образуется, но в случае если всё-таки она появляется (при заправке системы чистой водой) то необходимо принимать меры. А удалить известковый налет с алюминиевых радиаторов возможно этиловым спиртом либо винным уксусом, размешанным с водой – батарею на ночь в ванну, а позже промойте проточной водой.
