Независимая прокладка трубопроводов отопления: тёплый пол

на данный момент всё чаще и чаще употребляется прокладка трубопроводов отопления системы водяного тёплого пола. Это вызвано высокой эффективностью и экономичностью таковой конструкции, к чему на данный момент стремятся многие обладатели частных домов.

По сути, принцип обогрева постоянно остаётся однообразным, но наряду с этим способы укладки и сама труба смогут быть различными, как, но, и узел для нагрева воды. Но нас интересует как раз сам монтаж — остальные нюансы будут рассмотрены поверхностно, и мы продемонстрируем вам видео ролик по данной теме.

Спиральная укладка из металлопласта

Монтаж

Предварительные работы

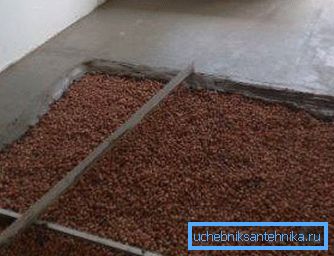

Маячная стяжка с утеплением из керамзита
  • В любом случае прокладка труб отопления в полу будет производиться лишь на цементно-песочную либо цементную стяжку. Значит, затевать необходимо как раз с неё, поскольку вам нужно будет дожидаться её окончательного подсыхания, на что уйдёт 28 дней. Возможно, само собой разумеется, начать монтаж и через 20 дней, но для этого вам нужно будет исключить клипсы для фиксации, поскольку они вставляются в черновое основание (сверлить сырую стяжку не весьма комфортно — отверстие разбивается до громадных размеров).
Очерёдность пластов
  • Для заливки стяжки, если она производится на первом этаже, в обязательном порядке необходимо утепление и самый недорогой и качественный вариант, это керамзит, либо керамзитовый песок. Его цена будет ниже в несколько раз если сравнивать с экструдированным пенополистиролом. Помимо этого, вам пригодится отсечная гидроизоляция, которую необходимо стелить на черновое основание, но никак не на песочно-щебневую подушку, как это советуют кое-какие. Дело в тои, что гидроизоляция предотвращает попадание жидкости в песок, щебень либо отсев, а сухая подушка содействует понижению теплопроводности, следовательно, отсечка поверх неё просто не имеет смысла!
  • Армирующая решётка для черновой стяжки не обязательна, но, как и для чистовой, верхней стяжки, в случае если в качестве лицевого покрытия будет керамическая плитка. Но эта сетка вообще-то нужна чтобы не появлялось больших трещин, а с этим превосходно справляются железные маячные профили — так как площадь заливки маленькая, так что монтаж армасетки либо проволоки остаётся на ваше усмотрение.

Совет. Не нужно стяжку монолитить с фундаментом либо стенками — при монтаже гидроизоляционной плёнки заворачивайте её на стены выше уровня лицевого покрытия (лишнее позже отрежете). Это исключит возможность взаимной деформации при просадке фундамента, и послужит разрывом для мостиков холода.

Укладка тёплого пола

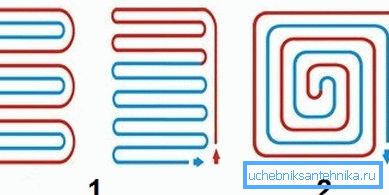

Схема прокладки отопления: 1 - змейка; 2 - спираль

В первую очередь, направляться решить для себя, как вы станете укладывать трубу — для этого существует два метода — змейка и спираль, не смотря на то, что первый вариант возможно выполнен по-различному. Отличие содержится в соотношении температур на укрываемой площади.

Так, в случае если вести трубу по определённому маршруту, а позже возвращаться сходу около неё, как это видно на левой картине верхнего рисунка, то температура пола будет однообразной, а вдруг возврат будет сделан так, как это указано посредине, то перепады будут чувствоваться под ногами. Учитывая, что СНиП 41-01-2003 рекомендует в спальном помещении температуру пола не выше 26 ?C, а в остальных не выше 31?C, средний вариант будет не через чур оптимален, исходя из этого, его лучше избегать.

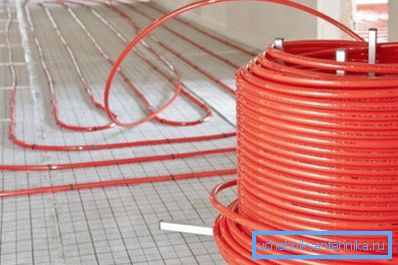

Полиэтилен

Для магистрали на тёплом полу возможно применять или полиэтилен, или металлопласт, не смотря на то, что почему-то принято считать, что именно полиэтиленовая труба наиболее подходит для для того чтобы монтажа а также инструкция в бухте показывает на принадлежность к такому виду отопления. Но опыт и практика таких работ показывают на ряд недостатков при монтаже полиэтилена и один из них, это невозможность заливки верхней стяжки до наполнения системы водой (мягкие стены), а ведь подключение при строительно-ремонтных работах может происходить значительно позднее! К тому же цена ПЭ если сравнивать с металлопластом получается выше.

Металлопласт в этом отношении значительно практичней, лишь вот у него появляется неприятность на крутых изгибах — может переломаться, но существует достаточно несложный выход из положения. На трубу надевается стальная пружина длиной 20-30 см, а её внутренний диаметр должен на 12 мм быть больше наружное сечение металлопласта, другими словами, 17-18 мм. Пружину проталкивают по трубе и любой изгиб делают с её помощью, другими словами, на протяжении процесса она помогает как бы кожухом.

Совет. При монтаже тёплого пола своими руками избегайте соединений труб под стяжкой. В случае если площадь пола через чур громадная и вам не хватает одной бухты, то лучше поделить эту площадь на пара крыльев, дабы все соединения были лишь на распределительной гребёнке.

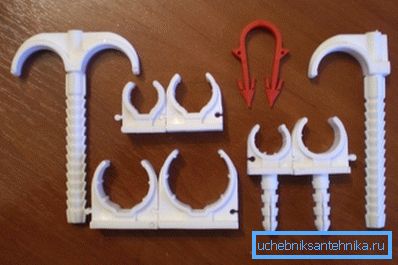

Фиксаторы

Фиксация труб осуществляется при помощи разных клипсов, каковые крепятся к черновому полу, как дюбели, так и посредством накладных клипс, каковые расстилаются на поверхности в виде ленты либо коврика. В любом случае, оптимальное расстояние между трубами будет 20-25 см, но это кроме этого зависит от толщины верхней стяжки.

Тепло поднимается в виде треугольника с углами 45? относительно пола и вам необходимо, дабы края этого треугольника пересекались чуть ниже поверхности чистового пола — так обогрев будет наиболее равномерным.

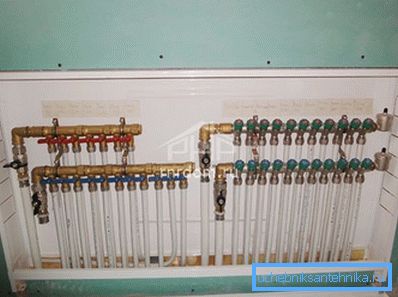

Распределительные гребёнки

Подключение каждого крыла к бытовому котлу отопления происходит через гребёнки, каковые монтируются или на стенку, или в намерено оборудованную нишу, как это продемонстрировано на верхнем фото. На каждую из гребёнок необходимо устанавливать клапан Маевского, поскольку слива в таковой системе не существует.

Заключение

В то время, когда прокладка отопления в частном доме закончена, трубы заливают цементно-песочной стяжкой с добавлением в том направлении пластификатора (пропорции указываются на ёмкости). Пробный запуск возможно делать через 2-3 дня по окончании заливки, но наряду с этим температура теплоносителя не должна быть больше 25-30?, дабы не появились трещины в полу.
