Насосы для отопления: как выбрать электрооборудование для

В современном постройке все громадную популярность набирают схемы обогрева с принудительной циркуляцией теплоносителя. Одним из главных элементов данной инженерной сети есть насос для отопления.Если вы решили сконструировать такую климатическую систему своими руками, но не понимаете, какое оборудование предпочесть, где ставить электронасос и как вычислить его мощность, рекомендуем ознакомиться с материалом, изложенным ниже.

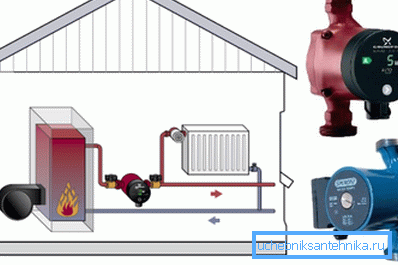

Насос для системы обогрева позволяет обеспечить интенсивную циркуляцию теплоносителя в трубах и радиаторах

Принцип работы устройства

Отвечая на вопрос, нужен ли вам насос для системы отопления– с целью организации постоянного тока теплоносителя либо для подпитки гравитационной климатической сети — нужно учитывать множество факторов.

Одним из основных есть отапливаемая количество и площадь этажей дома. В случае если речь заходит о маленькой дачке – достаточно естественной циркуляции. Но в то время, когда ваше домостроение насчитывает более 200 кв. метров неспециализированной площади или имеет три и более этажа – насос отопления легко нужен.

На фото - водяной насос для отопления в разрезе

Давление теплоносителя в гравитационной системе не превышает 0,6 мПа, чего очевидно не хватает, дабы обеспечить качественный обогрев всего дома. Установленный же насос для системы отопления разрешает организовать действенное распределение разогретой воды либо антифриза по всем радиаторам отопления, как бы на большом растоянии от котла они ни находились.

По принципу работы бытовые и промышленные циркуляционные насосы для климатических сетей похожи на дренажные установки.

Они складываются из следующих элементов:

  • корпуса – в большинстве случаев, он выполнен из нержавеющей стали, дабы избежать коррозии;
  • ротора – он довольно часто изготавливается из керамики по тем же обстоятельствам;
  • вала – на него надето колесо с лопастями, которое и снабжает ток воды либо другой жидкости в трубах.

Крутящий момент ротору информирует электродвигатель. Лопатки забирают жидкость, подаваемую через входной патрубок, и нагнетают ее в выходное отверстие. Так возможно преодолеть гидравлическое сопротивление, появляющееся на сложных участках труб, и обеспечить подачу теплоносителя во все элементы отопительной системы.

Преимущества оборудования

В современных специальных магазинах продаются разные насосы для систем отопления. Их отличает друг от друга цена, рабочее напряжение (220 либо 12 Вольт) и другие характеристики.

Но независимо от разновидности, модификации и модели, отопление с насосом имеет много плюсов. Наиболее серьёзные изюминки таких конструкций изложены в таблице.

Особенность Описание
Уменьшение инерционности системы обогрева Насосы для системы отопления разрешают в максимально маленький отрезок времени прокачать разогретый теплоноситель по всем радиаторам. Исходя из этого уже через пара десятков мин. по окончании запуска котла во всех помещения дома температура повысится до комфортного уровня. Отопление без насоса будет прогревать дом в течение как минимум нескольких часов, а то и более.
Высокая эффективность Благодаря применению обрисовываемого оборудования непродуктивные утраты тепловой энергии в другом элементах и трубопроводах сети сводятся к минимуму. Как следствие, КПД системы отопления увеличивается. Необходимо только верно произвести расчет насоса для отопления. В противном случае купленные вами устройства будут трудиться зря, расходуя дорогостоящую электричество.
Надежность Все производимые модели устройств максимально несложны и надежны. В случае если соблюдена схема подключения агрегата и верно выполняется его периодическое обслуживание, ремонт насоса отопления вам вряд ли когда-нибудь пригодится. Помимо этого, в случае если в работе насоса будут найдены неисправности, компания–изготовитель (DAB, Grunfos, Wilo) произведет его бесплатную замену.
Неприхотливость в эксплуатации отопления Установив насос для отопительной системы,необязательно выполнять уклон труб, о котором упоминает инструкция по конструированию гравитационной сети обогрева. Кроме этого насосное электрооборудование позволяет обустроить лучевую схему климатической сети. Независимо от протяжённости и конфигурации труб ток жидкости будет происходить неизменно.

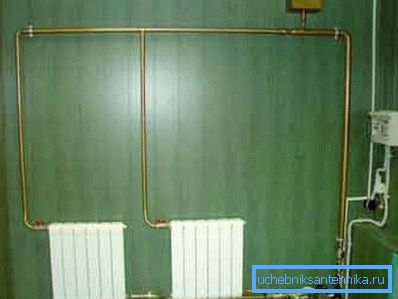

Гравитационную систему отопления можно оборудовать циркуляционным насосом для повышения ее эффективности

Кроме того если вы конструируете гравитационную систему отопления, возможно установить дополнительный отопительный насос, который увеличит производительность сети при необходимости (к примеру, при через чур холодной температуре воздуха на улице).

Обратите внимание! Системы обогрева с циркуляционным насосом являются энергозависимыми. Другими словами, они будут работать лишь в том случае, в то время, когда к дому подается электричество. Дабы не замерзнуть при обрывов проводов либо перебоев с подачей электричества, рекомендуется установить аккумуляторный ИБП для насоса отопления, который разрешит последнему функционировать некоторое время. В случае если в вашем населенном пункте довольно часто случаются отключения электроэнергии, выручит дизель-генератор. Такая насосная станция для отопления будет всецело автономной.

ИБП обеспечить бесперебойную работу насоса при отключении электричества

Разновидности насосов

Оборудование «сухого» типа

Как направляться из заглавия, особенность таких насосов в том, что ротор, перекачивающий жидкость, не вступает в контакт с ней. Рабочий орган агрегата отделен от электрической части особыми уплотнительными прокладками, каковые шепетильно полируются и подгоняются, дабы исключить происхождение протечек.

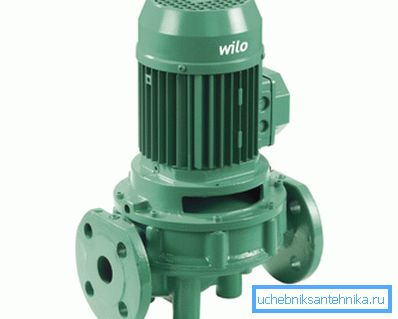

Циркуляционный водяной насос «сухого» типа

Сухой насос на отопление имеет весьма громадную производительность, но из-за наличия уплотнителей издает сильный шум на протяжении работы.

На протяжении его эксплуатации нужно кроме этого принимать к сведенью следующие изюминки:

  1. Сухой насос может устанавливаться лишь в отдельном помещении – котельной. В противном случае шум и вибрация сделает некомфортным нахождение людей в помещении, где он смонтирован.
  2. На протяжении работы ротор формирует воздушные завихрения около рубахи насоса. Они поднимают пыль, которая может попасть вовнутрь устройства и нарушить герметичность уплотнительных колец.

Дабы избежать этого, нужно поддерживать чистоту в котельной и покупать модели насосов со особой гидравлической прослойкой – пленкой воды между уплотнителями, которая улавливает частицы пыли и не допускает их к ротору.

Блочный циркуляционный насос

Отопительные насосы сухого типа делятся на пара видов:

  • вертикальные – в данной разновидности оборудования вал электродвигателя находится вертикально (такие агрегаты употребляются в случаях, в то время, когда нужно перекачивать громадный количество теплоносителя);
  • консольные – патрубок, подающий воду, находится на внешней стороне «улитки», а выходное отверстие – на диаметрально противоположном торце корпуса;
  • блочные – вода в насос поступает по направлению его оси, а выводится радиально.

Оборудование «мокрого» типа

Особенность этого типа насоса пребывает в том, что ротор и лопатки омываются теплоносителем, который перекачивается по системе. Наряду с этим сам электродвигатель отделен от рабочего органа особым стаканом, заполненным смазкой, которая не дает воде либо антифризу залить электрическую часть прибора.

«Мокрый» насос в систему отопления устанавливается в том случае, если количество радиаторов и протяжённость трубопроводов отопления мало. Он подходит для маленьких домов, городских и дач квартир.

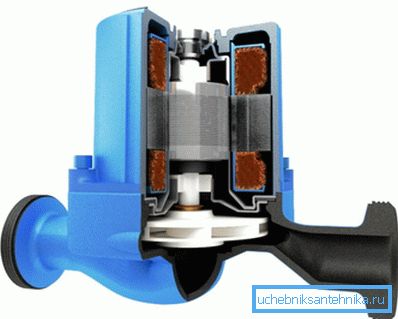

Схема водяного насоса «мокрого» типа

Не обращая внимания на маленькую мощность, обрисовываемый агрегат имеет множество других преимуществ:

  • работает фактически очень тихо;
  • не требует сложного техобслуживания;
  • несложен в ремонте;
  • с его помощью легко поменять параметры работы отопительной сети.

Самый серьёзный недочёт – мелкий коэффициент нужного действия. Это связно с тем, что конструктивно нереально расширить обороты ротора и в один момент обеспечить должный уровень герметизации стакана.

Насосы «мокрого» типа устанавливаются в бытовые системы отопления

Совет! Какие конкретно бы насосы на отопление вы ни устанавливали в своей квартире, позаботьтесь о том, дабы у них имелась электронная схема управления рабочими режимами. Так вы сможете объединить все климатическое оборудование в единую сеть и руководить им с одной панели управления. Это разрешает не только достигнуть наиболее комфортных условий в доме, но и существенно экономить на оплате источников энергии.

Выбор насосного оборудования

Расчет технических параметров

Выбирать мощность насоса и конкретную разновидность для отопительной системы нужно с учетом ее особенностей и технических характеристик.

В первую очередь, необходимо знать, какое количество тепловой энергии нужно, дабы обеспечить комфорт жителям дома зимой.

Наряду с этим в большинстве случаев учитываются следующие факторы:

  • преобладающие климатические условия в местности, где расположено строение;
  • материал, из которого изготовлены разные конструктивные элементы здания;
  • наличие утепления и применяемые для этого материалы;
  • производительность и тип вентиляционной системы жилища.
Тип и количество насосов зависит от протяженности и конфигурации отопительной системы

Результатом расчетов, в большинстве случаев проводимых экспертами-теплотехниками, есть величина, характеризующая количество теплоносителя, который обязан циркулировать по радиаторам и трубам отопления. Измеряется в кубических метрах воды в час.

Кроме этого направляться вычислить напорные характеристики. Другими словами, чему равняется величина гидравлического сопротивления всех оборудования и труб, установленных в инженерной сети. В большинстве случаев, для средней по протяженности системы данный показатель образовывает от 2 до 4 метров водяного столба.

Еще одним серьёзным причиной, воздействующим на выбор электрооборудования, есть производительность отопительного котла. Тут необходимо найти зависимость мощности оборудования от скорости потока разности и воды ее температур в выводящем и подающем патрубках.

В любом случае целесообразно отдавать предпочтение регулируем насосам. Так вы сможете вручную либо посредством электронных устройств изменять производительность и мощность насоса в зависимости от нагрузки и внешних условий.

Регулируемые насосы позволяют менять объем перекачиваемого теплоносителя

Нужные опции

Большинство насосов разных производителей похожа между собой по техническим параметрам и конструкции. Надежность кроме этого в большинстве случаев на высоте. Исходя из этого чтобы каким-то образом выделить свою продукцию среди моделей соперников, узнаваемые торговые марки оснащают оборудование разными дополнительными устройствами, повышающими комфорт и эргономичность их применения.

Рассмотрим наиболее распространенные:

  1. Сдвоенное насосное оборудование.Такие устройства используются для отопления громадных по площади жилых домов либо помещений коммерческого назначения. Они смогут перекачивать большой количество жидкости. Помимо этого, при поломки одного электродвигателя система сохранит свою работоспособность, применяя второй насос в связке.

    Сдвоенный водяной насос

  2. Устройства, оборудованные термостатом и таймером. Такие агрегаты устанавливаются в отопительные сети, имеющие бойлеры косвенного нагрева. В этом случае производительность насоса (количество оборотов) изменяется в зависимости от температуры поступающего теплоносителя. Чем он горячее, тем медленнее происходит циркуляция. Таймер разрешает выключать насос в то время, в то время, когда он употребляться не должен (к примеру, ночью либо в рабочее время).
  3. Оборудование с частотным преобразователем. Монтируется лишь в сложные отопительные системы, где расход теплоносителя в различных элементах сети неодинаков.
«Мокрый» водяной насос с частотным преобразователем

Такие насосы смогут самостоятельно поменять обороты двигателя в зависимости от команд с контроллера управления. При отказа электроники переключение режимов осуществляется вручную.

Порядок независимой установки

Монтаж насоса для системы обогрева –важный и сложный процесс, но, если вы ощущаете уверенность в своих силах и располагаете соответствующими знаниями, никто не мешает выполнить работу самостоятельно.

Для начала направляться убедиться в том, что у вас имеется материалы и следующие инструменты:

  • комплект рожковых ключей разного размера (либо два инструмента с изменяемым расстоянием между рожками);
Для монтажа насоса понадобятся рожковые ключи
  • байпас – особая труба, благодаря которой монтируется обводной трубопровод, разрешающий ремонтировать и заменять насос без остановки и слива теплоносителя климатической системы;
  • фильтры – защищают дорогостоящее оборудование от повреждения жёсткими частицами, каковые время от времени видятся в теплоносителе;
  • сгоны-«американки» — для соединения полимерных трубопроводов с входящими и выводящими патрубками насоса;

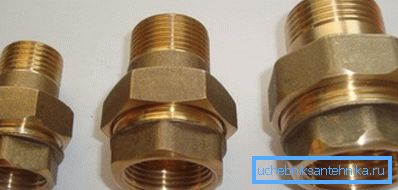

Соединять насос с трубами нужно с помощью сгонов
  • обратный клапан — мешает обратному выбросу жидкости в подающий трубопровод.

Сам процесс установки складывается из следующих этапов:

  1. Нужно купить насос, мощность которого соответствует характеристикам монтируемой отопительной системы. Наилучшим выбором для бытовых систем отопления будут трехскоростные центробежные насосы, каковые мало шумят в ходе работы, но способны перекачивать большие объемы теплоносителя.
  2. Установку направляться проводить на отрезок трубопровода, который транспортирует уже остывший теплоноситель к отопительному котлу (так называемая обратка). Тут температура воды ниже, чем сразу после выхода из котла, исходя из этого насос прослужит вам продолжительнее.

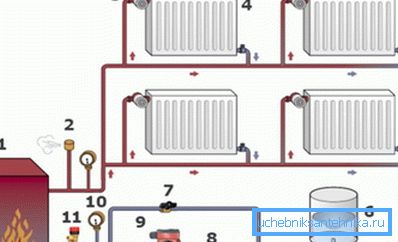

Насос рекомендуется устанавливать на обратном трубопроводе

Обратите внимание! В системах с принудительной циркуляцией теплоносителя расширительная емкость – мембранного типа – кроме этого подключается к обратному трубопроводу, а не к центральному стояку, как в гравитационных схемах.

  1. Перед монтажом не забудьте отключить бытовой отопительный котел дома и перекрыть запорную арматуру на его входящем и выпускном патрубках. Затем производится установка насоса. Соединять его с трубами необходимо посредством сгонов-«американок». Не забывайте, что вал электродвигателя нужно ориентировать строго горизонтально (за исключением вертикальных разновидностей насосов). В противном случае подшипники будут подвергаться повышенной нагрузке, в следствии чего насос быстро выйдет из строя. Дабы избежать протечек, вместо классических резиновых прокладок рекомендуется применять паронит – жаропрочные прокладки из каучука с добавлением асбеста.
  2. В случае если употребляется система отопления с закрытой циркуляцией, чтобы не было обратного выброса жидкости в подающий трубопровод необходимо установить обратный клапан.
  3. Насос направляться подключать через соответствующую запорную арматуру. В этом случае вы легко перекроете ток жидкости при необходимости ремонта либо замены электрооборудования. Дабы не прерывать работу климатической сети, рекомендуется установить байпас – обводной участок трубы (также с краном), по которому будет перетекать жидкость в то время, в то время, когда насос будет снят.
Насос, подключенный к системе с использованием байпаса и запорной арматуры

Вывод

Ознакомившись с изложенным выше материалом, для вас будет очень просто подобрать и установить подходящий насос для системы отопления.

Но эффективность работы климатического оборудования зависит и от других ее элементов:

  • котла,
  • радиаторов,
  • труб,
  • расширительного бака для системы отопления,
  • датчиков и без того потом.

Более детально об этом вы имеете возможность определить из видео, размещенного в данной статье.
