Монтаж радиаторов отопления: как закрепить батареи без

Установка батарей при обустройстве системы отопления квартиры либо частного дома – достаточно дорогое мероприятие, поскольку цена на услуги нанимаемых строительных бригад высока. Исходя из этого многие делают монтаж радиаторов отопления своими руками.

В этом нет ничего сложного. Вся последовательность действий детально обрисована ниже.

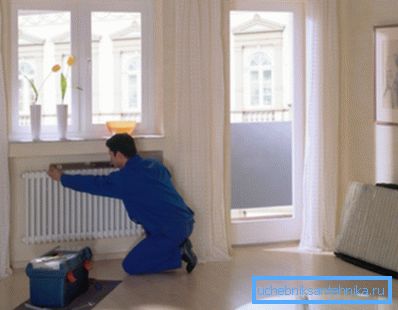

Самостоятельная установка батарей отопления поможет сэкономить деньги

Выбор варианта стыковки с трубопроводами

Перед тем как смонтировать радиатор отопления в квартире либо частном доме, нужно определиться с тем, как будет подводиться к нему тёплая вода и выводится теплоноситель, уже давший тепло. Схема монтажа радиаторов отопления зависит от метода обустройства сети обогрева (однотрубный либо двухтрубный), конструкции самих количества и батарей секций в них.

Рассмотрим главные варианты:

  1. Одностороннее подключение к боковым патрубкам. Данный метод подвода теплоносителя есть самым популярным. В этом случае входная труба подключается к верхней части батареи, отводная – к нижней. Преимущество решения в том, что так достигается большая эффективность работы устройства.

Входную трубу возможно подключать и к нижней части панели отопления, но теплоотдача понижается более чем на 5%.

На фото – схема одностороннего подключения радиатора отопления

Совет! При стыковке батарей, имеющих большое количество секций, последние из них смогут не хорошо прогреваться ввиду недостаточной подачи воды. В этом случае рекомендуется дополнительно обустроить удлинитель протока теплоносителя.

  1. Нижнее подключение. Употребляется в том случае, если магистральные трубопроводы были упрятаны под напольное покрытие либо плинтус. Его преимущество в большой эстетичности – трубы не будут портить внешний вид помещения. Их маленькие отрезки выходят из пола и сразу же стыкуются с входящими патрубками батарей.

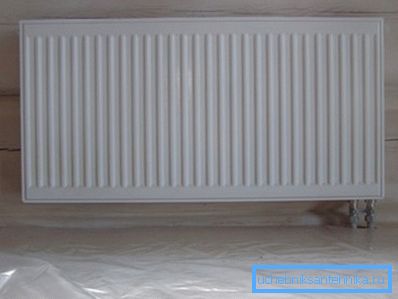

Нижнее подключение батареи: трубы абсолютно не видны
  1. Диагональный монтаж радиатора отопления своими руками. Таковой метод используется лишь в том случае, если устанавливается громадная по площади батарея (количество секций превышает 12). Входящий трубопровод стыкуется с верхним патрубком на одной стороне батареи, а выходит через нижнее отверстие на противоположной боковой кромке.

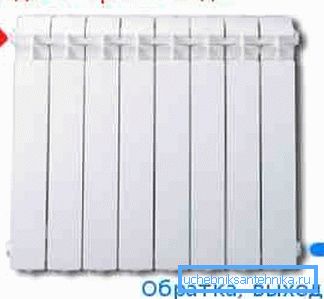

Схема диагонального подключения батареи

Помимо этого, различают два метода перетока теплоносителя:

  • последовательный – в этом случае разогретая вода течет от нагревателя и обратно, проходя через любой радиатор отопления, установленный в квартире либо доме;
  • параллельный – при монтаже отопительной сети прокладывается магистральный трубопровод, куда при помощи фурнитуры врезаются батареи отопления.

Первый метод более экономичен, поскольку на него уходит меньшее количество материалов. Но в случае если появится необходимость произвести ремонт радиаторов отопления, нужно будет отключать всю сеть и слить из нее теплоноситель, что нереально зимой.

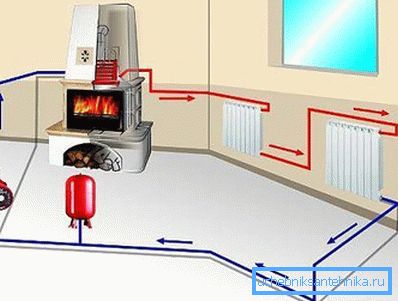

Последовательное подключение радиаторов

Еще одним минусом аналогичной схемы есть неравномерное распределение тепла. Батареи, каковые смонтированы ближе к котлу (либо на верхних этажах дома) будут греться посильнее. Совладать с данной обстановкой окажет помощь установка различного количества секций (чем дальше от отопителя, тем больше).

Второй метод требует применения громадных труб, фитингов и запорной арматуры. Но параллельная  отопительная система возможно поделена на пара автономных фрагментов.

Ремонт радиатора отопления не требует выключения обогрева. Достаточно посредством кранов перекрыть доступ теплоносителя как раз к этому участку сети.

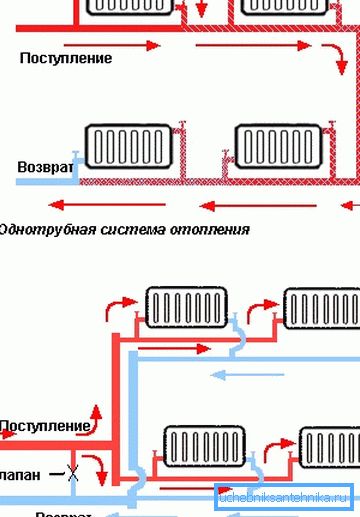

Параллельное подключение радиаторов в однотрубной и двухтрубной системах отопления

Тут также не обошлось без недочётов. В случае если давление жидкости в трубах мелкое, к радиатору будет поступать меньшее количество разогретой воды, что кроме этого снизит эффективность отопления. Дабы избежать этого, байпасы (переточные трубы) между входящим и выходящим патрубком следует сделать меньшего диаметра и оборудовать их запорной арматурой.

Подключение радиаторов

Неспециализированные требования

Существуют определенные правила монтажа радиаторов отопления, каковые нужно выполнять обязательно независимо от того, батареи из каких материалов вы устанавливаете.

В частности, речь заходит о расстоянии между разными конструктивными элементами здания и самой отопительной панелью:

  1. Между подоконником и радиатора верхней кромкой отопления должно быть не меньше 10 см свободного пространства.
  2. Между напольным покрытием и нижней поверхность отопительной панели должен быть зазор шириной более 12 см.
  3. Щель между стеной и панелью отопления, на которую она закрепляется, должна быть от 2 до 5 см. Не забывайте, что в случае если вертикальная поверхность за радиатором покрывается слоем теплоотражающего материала, длины крепежных кронштейнов, входящих в набор, может не хватить, в связи с чем, нужно будет покупать другую фурнитуру.

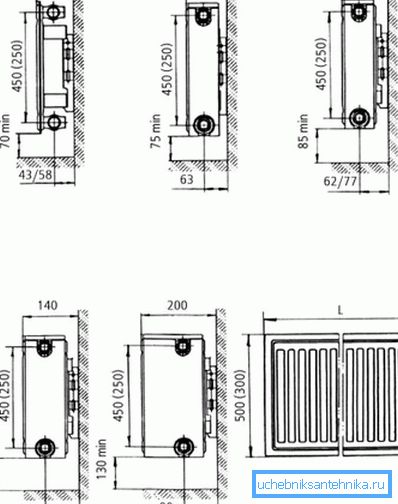

Рекомендуемые расстояния до стен и пола при подключении батарей

Обратите внимание! Обрисовываемые выше требования разрешают организовать естественную конвекцию воздуха, другими словами перемешивание холодных и теплых воздушных весов в помещении. Именно поэтому помещение нагревается более быстро и равномерно. Их несоблюдение ведет к появлению локальных тёплого воздуха и зон холодного, другим неприятностям и запотеванию стёкол.

Порядок исполнения работ

Монтаж чугунных радиаторов отопления, равно как и их алюминиевых либо металлических собратьев, происходит по следующей схеме:

  • демонтируется старое отопительное оборудование;
  • производится разметка, по которой будут закреплены кронштейны, удерживающие новую батарею;
  • устанавливается крепежная фурнитура (для этого пригодятся дюбели либо анкерные болты);

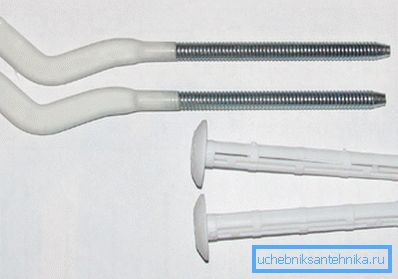

Кронштейны для монтажа батарей
  • производится сборка панели отопления (набирается необходимое количество секций, устанавливаются краны Маевского, запорная арматура, терморегуляторы и без того потом);
  • готовая батарея навешивается на крюки (в случае если размета и сверление были выполнены верно, панель отопления обязана легко «лечь» на предусмотренное для нее место);
  • производится стыковка с трубопроводом (для этого используются особые муфты с резьбой – сгоны).

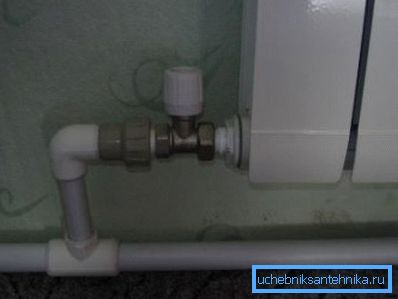

Место стыка батареи с трубой нужно тщательно герметизировать и оборудовать запорной арматурой

Обратите внимание! Герметизации мест стыка должно уделяться повышенное внимание. Как раз тут значительно чаще происходят протечки, каковые, кроме всего другого, смогут привести к завоздушиванию системы.

Вывод

Установка батареи отопления – достаточно несложный процесс, но все его этапы нужно делать бережно и как следует. Лишь тогда смонтированная климатическая сеть обеспечит уют и комфорт в доме.

Более детально о конструировании систем обогрева помещений вы имеете возможность определить из видео, нижеприведенного.
