Как выстроить дымоход для газового котла: порядок

Одним из нужных элементов любой отопительной системы в частном доме есть котел. Данный агрегат, независимо от применяемого в нем топлива, должен быть установлен в соответствии с определенными требованиями, что гарантирует безопасность и правильность его эксплуатации.

Рассмотрим, как обустроить дымоход для газового котла, поскольку инструкция по его монтажу имеет кое-какие сложности и нюансы.

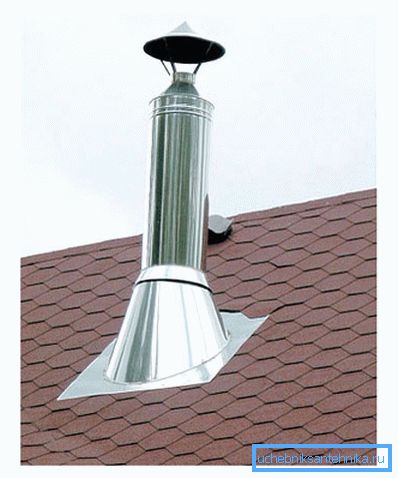

Без дымохода правильная работа газового котла невозможна

Особенности конструкции

Перед тем как монтировать дымовые трубы для газовых котлов, нужно выбрать, купить и установить само устройство. другие особенности и Геометрические размеры дымохода зависят от характеристик нагревательного агрегата (просматривайте кроме этого статью «Трубы и фитинги из сшитого полиэтилена: особенности монтажа и технические характеристики»).

Рассмотрим главные нюансы, каковые направляться учитывать при проектировании:

  1. Наиболее распространены круглые конструкции. Но никто не запрещает применять дымовые трубы для котлов с квадратным сечением. Главное требование – внутренний количество дымохода должен быть больше, чем камера сгорания котла.
Существует множество разновидностей систем отвода отработанных газов

Если вы решили остановиться на круглой трубе, то для определения ее внутреннего объема нужно знать внутренний диаметр изделия. Если он не указан на маркировке, то для его вычисления направляться от внешнего диаметра забрать толщину стенок трубы.

После этого полученные значения подставляются в формулу:

S = ? * dвнутренний * L

Где   dвнутренний – внутренний диаметр применяемой трубы;

L – протяженность дымохода.

Обратите внимание! Труба для дымохода газового котла должна быть шире, чем его выходной патрубок. В другом случае смогут появиться трудности при стыковке системы и котла отвода отработанных газов.

  1. Высота дымохода зависит от того, на каком расстоянии он будет находиться от конька кровли.

Тут существует следующая зависимость:

  • расстояние до 1,5 метра – верхний срез трубы должен быть выше как минимум на 50 см;
  • расстояние от 1,5 до 3 метров – верхний срез возможно расположен вровень с коньком либо выше;
  • расстояние более 3 метров – в этом случае нужно совершить линию, которая будет на 10 градусов ниже горизонтальной линии, совершённой через самую верхнюю точку крыши (срез дымохода не должен быть ниже ее).
Высота дымохода по отношению к коньку крыши

В случае если по окончании вычисления внутреннего объема трубы оказалось, что ее диаметра не хватает, не следует брать громадную подробность, поскольку ее цена будет существенно выше. Более целесообразно легко мало расширить длину конструкции.

Независимый монтаж дымохода

Выбор варианта размещения

Дымоходные трубы для газовых котлов – не через чур сложные системы, но при их монтаже своими руками направляться учитывать множество нюансов. В другом случае котел не будет верно функционировать, что может привести к его поломке, а в отдельных случаях – накоплению отработанных газов в помещении и отравлению людей.

Перед тем как приступить к постройке или установке, направляться выбрать место, где будет устраиваться труба.

Существует два главных варианта:

  • в дома;
  • снаружи строения.

Как первый, так и второй вариант имеет недостатки и свои преимущества.

Рассмотрим изюминке установки в помещений:

  • в случае если дымоходная труба для твердотопливного котла проходит через отапливаемые помещения, ее не требуется будет дополнительно утеплять;
  • существует опасность пропускания отработанных газов и их воспламенения;
  • элементы дымохода сложнее устанавливать и ремонтировать при поломки.

В случае если же вы решили монтировать систему отвода отработанных газов вне дома, то тут кроме этого имеется минусы и свои плюсы:

  • таковой дымоход всецело надёжен на протяжении эксплуатации;
  • его конструкция менее сложна в установке;
  • труба легко ремонтируется при поломки либо разгерметизации;
  • при выборе этого варианта вам заблаговременно необходимо решить, чем утеплить дымовую трубу котла, поскольку ее промерзания в зимний период нельзя допускать ни за что.
Фото наружного дымохода

Составные элементы дымохода

Труба для отвода продуктов горения из котла, работающего на природном газе, складывается из следующих необходимых частей:

  • переходника, соединяющего выходной патрубок котла с отводящей трубой;
  • тройника с ревизией, оборудованного штуцером, который нужен для удаления конденсирующейся жидкости;
  • кронштейнов – и креплений хомутов;
  • отводов (при необходимости) – они должны быть установлены на расстоянии не меньше 2 метров от нагревательного элемента, в противном случае вероятно понижение тяги;
  • переходных патрубков;
  • трубы;
  • конического наконечника.
Детали дымохода для газового котла

Обратите внимание! Труба для газового котла в обязательном порядке должна иметь коническое окончание. колпаки и Обычные дефлекторы ставить не разрещаеться. В крайнем случае, срез возможно покинут вовсе без защиты.

Монтаж внешнего дымохода

Порядок работ по монтажу системы отвода отработанных газов, расположенной вне дома, пребывает в следующем:

  1. На патрубок газового котла надевается переходник, который будет проходить через толщу стенки. Он обязан входить в кладку хорошо, потому перед проделыванием отверстия пара раз шепетильно удостоверьтесь в надежности все размеры и нанесите разметку.
  2. Через стенке часть дымохода выводится наружу. Все элементы, соприкасающиеся с кирпичом (бетоном) должны быть шепетильно изолированы.
  3. Снаружи на выходящий отрезок крепится ревизия с одетой на нее заглушкой.
  4. Монтируется труба нужной высоты. Для этого употребляется нужное количество заблаговременно купленных звеньев. Вся конструкция закрепляется к стенке дома при помощи хомутов с кронштейнами. Расстояние между соседними крепежами не должно быть менее 2 метров.
  5. Когда дымоход достигнет нужной высоты, на последний элемент надевается конусовидный наконечник.
  6. Все стыки направляться дополнительно стянуть хомутами или металлической проволокой.
  7. Целесообразно окрасить трубу краской, которая защитит материал от коррозии и придаст трубе более привлекательный вид.

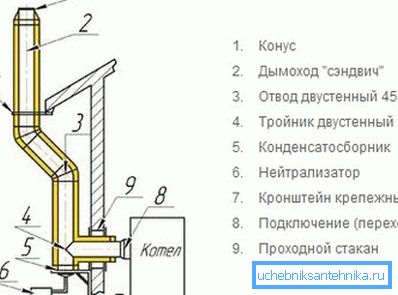

Схема монтажа внешнего дымохода

Для монтажа трубопровода нужно применять особые многослойные трубы, каковые не требуют дополнительного утеплителя. В другом случае направляться позаботиться о теплоизоляции самостоятельно.

Монтаж внутреннего дымохода

В отличие от прошлой конструкции, тут перед тем как приступить к работе направляться совершить кое-какие подготовительные мероприятия:

  • нанести разметку на кровлю и межэтажные перекрытия в тех местах, где будет проходить будущий дымоход;
  • вырезать в нужных местах отверстия (направляться шепетильно проконтролировать все размеры, дабы переходные патрубки вставлялись как возможно плотнее).

Сам процесс монтажа пребывает в следующем:

  1. Присоединяем к выходному патрубку котла особый переходник.
  2. К нему прикрепляется ревизия с крышкой, нужная для прочистки дымохода, а после этого устанавливается главной опорный кронштейн с железным страницей, который послужит основанием для всей конструкции.
  3. Монтируем трубу с применением прямых составных элементов и других нужных переходников (колен).
  4. В местах, где труба проходит перекрытия, нужно применять особые патрубки.
  5. выхода патрубков и Точки входа из перекрытий направляться обезопасисть железными страницами, чей диаметр обязан мало быть больше диаметр дымохода.
  6. Все места соединений направляться дополнительно укрепить хомутами на болтах либо стянуть металлической проволокой.
  7. Крепление конструкции к стенке осуществляется посредством кронштейнов.
  8. Верхний срез трубы должен быть защищен особой конусовидной насадкой, мешающих попаданию вовнутрь трубы осадков и ветра.
Изготовление внутреннего дымохода

Меры по изоляции дымохода

Места, где система отвода отработанных газов соприкасается с материалами, каковые смогут легко воспламениться, направляться шепетильно изолировать. Для этого применяемый патрубок необходимо шепетильно покрыть со всех сторон базальтовым матом, изолированным огнеупорной смесью и металлической фольгой. Перекрытия возможно дополнительно обезопасисть минеральной ватой.

Не забудьте проверить герметичность швов. Для этого возможно приготовить мыльный раствор и нанести его на стыки. Появление пузырей будет свидетельствовать о наличии отверстий, каковые в обязательном порядке необходимо заделывать.

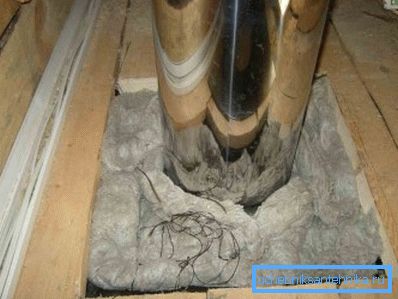

Изолирование дымохода

Вывод

Дымоход для газового котла в частном доме – очень важная подробность. От нее зависит не только эффективность и правильность функционирования отопительной системы, но и безопасность людей в доме (см.кроме этого статью «Муфты для полиэтиленовых труб: 6 главных видов»).

Более детально о монтаже разных вентиляционных и газоотводных систем возможно определить из видео в данной статье.
