Как выполнить подключение радиаторов отопления в центральной

В данной статье мы рассмотрим актуальные методы подключения радиаторов отопления и поведаем об изюминках их реализации. Тема статьи воображает большой интерес, поскольку расширение ассортимента отопительного оборудования на рынке предполагает необходимость в его корректном выборе, монтаже и эксплуатации.

Но, перед тем как поведать о том, как подключить радиатор отопления, нужно определиться с разновидностями отопительных систем и изюминками их применения.

Правильное проведение монтажа - залог комфорта в холодное время года

Типы систем, в каковые интегрируются отопительные батареи

Чтобы выяснить принцип подключения батареи своими руками, необходимо иметь неспециализированное представление о том, в какой системе это устройство будет эксплуатироваться (см.кроме этого статью "Бронзовые радиаторы отопления: изюминки, характеристики и порядок монтажа").

В настоящее время везде эксплуатируется два типа отопительных систем:

Однотрубная схема
  • Однотрубная система, в большинстве случаев, используется в многоквартирных многоэтажных зданиях. Принцип работы несложен - разогретая вода циркулирует по одной трубе, проходя через определённое количество батарей.

Системы однотрубного типа в плане устройства самые простые и как следствие цена их реализации низка. Но такое решение имеет один значительный недостаток – невозможность контроля температурных показателей в различных помещениях независимо друг от друга.

Схема двухтрубной односторонней системы
  • Двухтрубная система более сложная в устройстве, но наровне с теплоотдачей, соответствующей проектной расчетной норме, разрешает задать оптимальные температурные параметры для каждой раздельно взятой комнаты.

В большинстве случаев, такое отопление реализуется в малоэтажных строениях. Принцип действия таковой системы в том, что все батареи подключены параллельно, за счет чего появляется возможность регулировать температуру в каждой из них раздельно.

Особенности циркуляции теплоносителя

Определяя оптимальные варианты подключения радиаторов отопления нужно учитывать особенности циркуляции теплоносителя в системе. В настоящее время используются две схемы: принудительная и естественная циркуляция.

При естественной циркуляции особенных требований к подключению нет, и возможно применено нижнее либо верхнее подсоединение, в зависимости от того, где в системе расположен расширительный бачок.

Более прогрессивной есть схема принудительной циркуляции, при которой теплоноситель продвигается по системе из-за отличия размещения котла и батарей, а из-за применения циркуляционного насоса. Рассмотрим, как верно подключить радиаторы отопления в системе с принудительной циркуляцией.

Актуальные методы подключения

  • Односторонний метод подключения радиаторов отопления предполагает подсоединение к одной секции подачи (подводящей трубы) и обратки (отводящей трубы). В этом случае подача находится вверху, а обратка снизу. За счет для того чтобы решения обеспечивается равномерность нагрева всех секций во всех батареях.

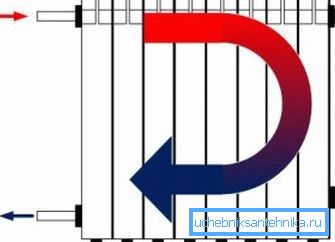

Схема одностороннего подключения

Это решение считается наиболее рациональным для применения в одноэтажных жилых зданиях, где употребляются средние радиаторы (до 8 секций).

Принципиально важно: Сооружения с солидным числом секций требуют применения других способов, каковые способны не допустить возможность потерь тепла в громадных батареях.

  • Возможно применить радиатор отопления с нижним подключением. Такое решение актуально в том случае, если часть трубопровода запрятана под напольное покрытие. Так, из-под пола выходят патрубки, каковые присоединены к радиатору в нижней части либо снизу по бокам.

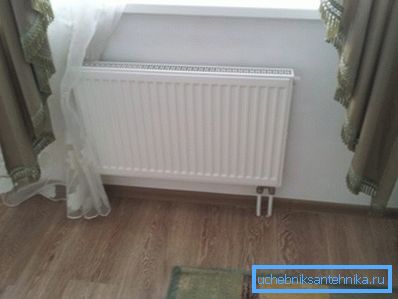

Радиаторы отопления с нижним подключением часто встречаются в современных интерьерах

Преимуществом для того чтобы метода есть малозаметность трубопровода. Недостатком нижнего подключения есть низкая эффективность, поскольку потерь тепла при таком подключении смогут составлять вплоть до 15%. В следствии верхняя и нижняя часть батареи может разогреваться неравномерно.

  • В случае если стоит вопрос, как подключить радиаторы отопления дабы минимизировать потери тепла при громадном количестве секций, возможно применить перекрестный (диагональный) метод.
Диагональная схема в двухтрубной системе

Верное подключение, в этом случае, следующее: подача присоединяется в верхней части радиатора, тогда как отводящая труба находится иначе, но снизу.

Такое решение имеет очевидное преимущество, поскольку все секции сверху и снизу греются фактически равномерно. При перекрестном подключении потери тепла составляют не более 2%.

Выбираем принадлежности с целью проведения монтажных работ

На фото стандартный набор для алюминиевых батарей

По окончании того как мы определились со методами присоединения трубопроводов к батареям, рассмотрим то, какая арматура для подключения радиаторов отопления есть оптимальным выбором.

Арматура и комплектующие подбираются и приобретаются в соответствии с типом применяемого отопительного оборудования и в соответствии со схемой подключения.

Обычный комплект для монтажа отопительных систем включает следующий список компонентов:

  • футорки в количестве 4 штук;
  • кран Маевского;
  • резьбовая заглушка;
  • паронитовые либо силиконовые прокладки;
  • кронштейны настенные и напольные;
  • переходники нужные в том случае в случае если диаметр трубопровода отличается от диаметра впускного отверстия на батарее.

Рассмотрим, как верно подключить радиатор отопления.

Советы по установке радиатора

Определились с выбором одного из ранееперечисленных способов? Осталось приступить к проведению монтажа (читайте кроме этого статью "Электрорадиаторы отопления: основные разновидности и особенности эксплуатации").

Инструкция монтажных работ зависит от того какие конкретно используются радиаторы и трубы.

  • Работаем лишь с применением особого инструмента. К примеру, для ровного реза, резать полипропилен либо металлопласт для монтажа соединительных фитингов направляться не ножовкой по металлу, а особым труборезом.
  • Перед тем как установить кронштейны и повесить батарею направляться убедиться в плотности и прочности стенки.
  • Монтаж радиаторов (кроме того алюминиевых) необходимо проводить не в одиночку, поскольку вес этих сооружений велик.
  • В случае если соединительные фитинги имеют уплотнительные резинки, использование фум-ленты либо пакли не рекомендуется.
  • Вкручивать фитинги в отверстия батарей необходимо со средним усилием, дабы не сорвать резьбу.

Принципиально важно: По окончании монтажных работ соединения протираются насухо, и система заполняется водой для пробного запуска. На месте соединения удерживаем сухую салфетку, а после этого наблюдаем, имеется ли на ней увлажнение.

Вывод

Сейчас, в то время, когда вы понимаете, как выполняется подключение радиатора отопления, возможно приступить к закупке нужных материалов и к проведению монтажных работ. Остались какие-либо вопросы?

Больше информации ищите в видео в данной статье.
