Как вычислить отопление в доме без посторонней помощи

Сейчас системы обогрева хозяева частенько устраивают конкретно своими руками, дабы не тратить лишних денег. Но на предварительном этапе требуется сделать верный расчет отопления дома, тогда зимние морозы будут не так страшны. В случае если вычисления произвести с громадной погрешностью, то нельзя добиться большой эффективности при обеспечении жилища теплом.

Схема отопления с естественной циркуляцией.

Определение тепловой мощности

Дабы определить нужные параметры обогревательной системы строения, нужно применить особую формулу: Qt=V*?t*K/860, где Qt – нужная тепловая мощность, V – количество здания, ?t – отличие температур, K – показатель тепловых утрат. Полученное произведение перечисленных данных делится на 860, дабы перевести итог в кВт/час.

Количество обогреваемого объекта

В то время, когда выполняется расчет отопительной системы дома, самым серьёзным параметром есть его кубатура, другими словами пространство, которое предстоит обогреть. Потом предлагается произвести вычисления для строения 6×8 с мансардой.

Высота потолков образовывает 3 м, а расстояние от основания фронтона до конька – 5 м.

  1. В первую очередь определяется количество первого этажа, для чего ширина умножается на длину, а полученный итог дополнительно умножается на высоту. Получается таковой пример: 6*8*3=144 куб. м.
  2. Потом рассчитывается кубатура всей мансарды. В этом случае к названным выше операциям добавляется деление, поскольку фронтоны имеют треугольную форму. Из этого выходит: 6*8*5/2=120 куб. м.
  3. Чтобы получить конечный количество, нужно полученные результаты в прошлых пунктах . В итоге удастся выяснить пространство, которое будет обогреваться: 144+120=264 куб. м.

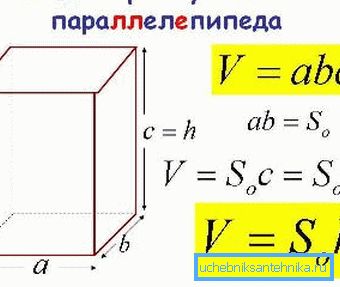

Формула для определения объема помещения.

Примечание! В данной ситуации рассматривались вычисления для объекта незамысловатой формы. В случае если же в базе строений лежат сложные фигуры, то лучше их разбить на более простые части.

Отличие температур

Показатели термометра изнутри и снаружи будут очень сильно различаться. Основная задача содержится в том, дабы выяснить отличие между внутренней и наружной температурой воздуха зимой. Выяснить данный параметр возможно, в случае если из мельчайшего числа вычесть большее.

При проведении вычислений нужно ориентироваться на тот уровень комфорта, который хочется получить от тепловой установки. В большинстве случаев для жилых строений обычная температура окружающей среды образовывает 18-20 градусов. Но данный показатель может пара варьироваться в зависимости от предпочтений хозяев.

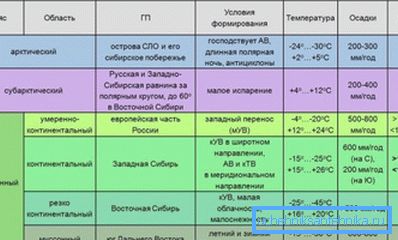

Климатические пояса России и их характеристика.

Температура наружного воздуха возможно выяснена самостоятельно, но в простых случаях употребляется особая таблица, в которой отражены средние показатели для больших городов.

Наименование Температура
Москва -28
Самара -30
Казань -32
Ростов -22
Екатеринбург -35
Калининград -18
Петербург -26
Нижний Новгород -30
Новороссийск -13

Дополнение! Более подробная информация о климатических условиях конкретного региона отражена в документации СНиП 23-01-99. Все параметры представлены в виде схематических карт и особенных таблиц.

Вычисление отличия между температурой окружающей среды и внутреннего пространства стоит разобрать на конкретном примере. В случае если в доме, находящемся в Столичной области, показатель 20 градусов считается оптимальным, то нужно сделать следующие расчеты: -28-20=-48. Так, удалось взять отличие. Данный параметр будет подставляться в основную формулу без минуса.

Коэффициент тепловых утрат

В нашем случае данный показатель будет примерным, дабы не прибегать к сложным вычислениям. Коэффициент зависит от типа здания, и его теплоизоляционных изюминок.

Ниже представлены основные значения, каковые смогут быть подставлены в формулу.

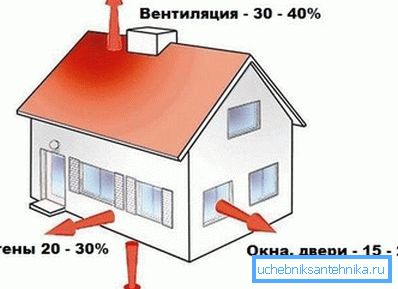

На фото показаны основные зоны потери тепла.
  • От 0,6 до 0,9 – показатель для объектов, имеющих большой уровень теплоизоляции со всех сторон. Другими словами полы, крыша, стенки дополнительно утеплены, а оконные проемы оснащены двойными стеклопакетами.
  • От 1 до 1,9 – значения в этом диапазоне подходят для зданий со средним уровнем теплоизоляции. К таковым относятся строения с двойной кирпичной кладкой и объекты, возведенные из бруса 150×150 мм.
  • От 2 до 2,9 – коэффициент подходит для упрощенных конструкций с легким утеплением. Зданием возможно отнести к данной категории, если оно имеет одинарную кладку из кирпича либо сооружено из бруса 100×100 мм.
  • От 3 до 4 – показатель используется лишь для легких сооружений вроде железных контейнеров, каркасных строений с одинарной обшивкой и других аналогичных конструкций.
Сравнение факторов, влияющих на тепловые потери.

Пример! Делая расчет отопления загородного дома, сделанного из бруса 150 x150 мм и имеющего двойные стеклопакеты, необходимо подставлять единицу. В случае если окон довольно много, то значение возможно увеличено до 1,5.

Подстановка результатов

Ознакомившись с основными параметрами, применяемыми в формуле, возможно перейти конкретно к вычислениям. Расчеты будут осуществлены для строения, количество которого указывался выше.

Его уровень теплоизоляции довольно большой, а сам он находится в Столичной области. Так, получается: 264*48*1/860?15 кВт/час.

Подходящий диаметр труб

Дабы отопительная система функционировала исправно, нужно верно выяснить диаметров проводящих элементов, в другом случае кроме того при высокой мощности бытового котла для отопления дома не удастся добиться прекрасных результатов.

При расчетах употребляются такая формула: D=v354*(0,86*Q/?t)/V, где Q – тепловая нагрузка, ?t – отличие температур на входе и выходе из котла, V – скорость теплоносителя.

На фото демонстрируется внутренний диаметр трубы.

Тепловая нагрузка

На начальной стадии данный параметр соответствует показателям мощности, но при ветвлении трубопроводов значение может изменяться. Но в большинстве частных домов элементы подсоединяются последовательно, исходя из этого уменьшение сечения в большинстве случаев не делается. В случае если же трубы системы разделяются, то неспециализированный итог нужно поделить на количество веток.

Температурная отличие

В этом случае измеряются показатели на входном и выходном патрубке. По окончании определения двух параметров из большего числа вычитается меньшее. К примеру, в случае если на выходе из котла температура образовывает 95 градусов, а на обратном входе – 65, то эта отличие вычисляется так: 95-65=30 градусов.

Скорость теплоносителя

Циркуляция тёплой воды в системе может происходить за счет отличия температуры и при помощи особого насоса, но скорость движения обязана находиться в пределах 0,8-1,5 м/сек.

При превышении значений смогут наблюдаться шумовые эффекты в трубопроводах, что очень плохо отражается на условиях проживания. Через чур низкая скорость может привести к образованию воздушных пробок.

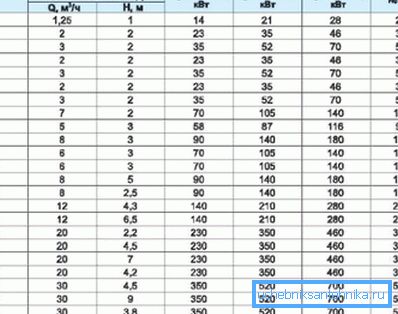

Таблица для подбора циркуляционного насоса.

Количество секций радиатора

Достаточно правильными получаются вычисления с учетом объема отапливаемого помещения. В первую очередь определяется неспециализированная потребность в тепловой мощности, по окончании чего рассчитывается количество секций. Полученный итог возможно разделен на отдельные части, в случае если предполагается установка нескольких батарей в различных уголках комнаты.

Потом приводятся конкретные вычисления для помещения размером 3×5 м и высотой потолков 270 см.

Подобная инструкция дает возможность приобрести достаточно правильные результаты.

Представлена основная формула для вычислений.
  1. Сначала нужно определить количество помещения, для чего производится умножение основных параметров – длины, ширины и высоты. В итоге должен оказаться примерно таковой пример: 3*5*2,7=40,5 куб. м.
  2. Сейчас направляться определить нужную тепловую мощность для обогрева комнаты. СНиП рекомендует выделять на куб приблизительно 41 Вт. Вследствие этого выходит следующее: 41*40,5=1660,5 Вт.
  3. На последнем этапе остается полученный итог поделить на мощность одной секции радиатора. Пускай данный параметр будет равен 170 Вт. В итоге получается: 1660,5/170?10 секций.
Вспомогательная таблица для расчета секций радиатора.

Обратите внимание! Верно сделанные вычисления предоставляют возможность не только обеспечить помещение теплом, но и сэкономить, поскольку цена на кое-какие виды радиаторов для систем отопления высока, особенно это относится биметаллических аналогов.

В качестве заключения

Изучив представленные материалы от начала до конца, личные застройщики смогут осознать, как вычислить отопление дома самостоятельно перед основными работами. На этапе проведения монтажных работ останется лишь установить элементы системы в нужных местах и осуществить подключение к основному источнику тепла. Для ознакомления с другими сведениями представлено особое видео.
