Как выбрать электросчетчик

К сожалению, сейчас альтернативные источники питания не взяли для того чтобы распространения, как хотелось бы. Связано это с большой ценой на отдельные модули и достаточные затраты на обслуживание. По данной причине население потребляет энергию от центральной сети, а учет ведется при помощи счетчиков электричества. Вследствие этого нужно знать, как выбрать электросчетчик.

Определяем требуемые параметры

Перед тем как перейти к выбору одного из существующих вариантов электросчетчика для квартиры либо дома, нужно знать параметры сети, которая заложена в проекте либо уже проведена в жилом помещении. Посмотрите, какой прибор установлен. В случае если это не представляется вероятным, посмотрите в документацию либо обратитесь в соответствующую структуру.

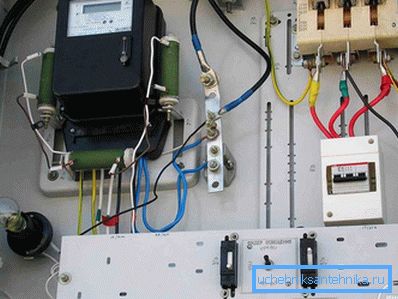

Определитесь с условиями эксплуатации

Дабы определиться с выбором электросчетчика, нужно ответить на следующие вопросы:

  • Где будет смонтирован прибор учета: в помещения либо на улице?
  • Какова примерная большая нагрузка?
  • Планируется ли в будущем подключение высокомощных потребителей?
  • Какая сила тока потребуется для комфортного одновременного функционирования большинства устройств?
  • какое количество фаз будет подведено?
  • Какой класс точности предпочтительнее в конкретных событиях?
  • Планируется ли разбивка потребления по тарифам?
  • Каковы температурные условия эксплуатации?
  • Будут ли однофазные потребители либо лишь трехфазные?
  • Должны ли быть в приборе дополнительные функции?

Кое-какие пункты смогут быть обозначены сразу же. Для определения других потребуется рассмотрение дополнительной информации, которая будет приведена ниже.

Из чего выбирать

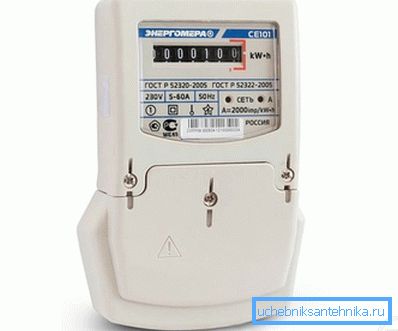

Однотарифный однофазный

Все устройства по учету электричества делятся на две многочисленные группы:

  • Однофазные. Предусматриваются проектами для частного дома либо квартиры. Благодаря им вероятно бесперебойное функционирование простой бытовой техники. Трехфазные двигатели наряду с этим будут запускаться через конденсатор.
  • Трехфазные. Также будут быть смонтированы в некоторых жилых квартирах и зданиях. В большинстве случаев для этого подается дополнительная заявка с обоснованием необходимости дополнительной фазы. Незаменим, в то время, когда отопление всей площади осуществляется за счет электрического котла. В большинстве своем присутствуют на разных производственных объектах. Со своей стороны, данный вариант имеет два подвида: трехпроводные и четырехпроводные. Первые используются тогда, в то время, когда планируется наличие лишь трехфазных потребителей. Вторые идут с нулем, а это указывает, что при верной разводке и подключении возможно с легкостью применять простые агрегаты на 220 V.

Трехфазный

В зависимости от метода подключения к центральной сети различают такие виды трехфазных счетчиков:

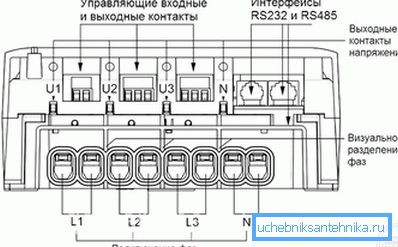

  • Трехфазный прямоточный счетчикПрямоточные. На пути к аппарату не устанавливается никаких дополнительных модулей. Провода в клеммы, в соответствии с нанесенной маркировке и планируемой разводке. Изделия для того чтобы типа используются в случае суммарной нагрузки, которая не будет быть больше 50 кВт, а сила тока 100 А. Но в случае если наличие трехфазных потребителей минимально либо включаются они нечасто, тогда принципиально важно контролировать перекос фаз. В случае если показатель будет быть больше 20%, то это может привести к выходу одного из проводников из строя. Следствием может стать авария либо невозможность запуска трехфазных агрегатов.
  • Полукосвенные. Предусмотрены для тех случаев, в то время, когда рассчитываемая переменная нагрузка будет пребывать в пределах выше 60 кВт. Основная линия подводится к прибору через особые трансформаторы тока. На протяжении преобразования имеется определенные утраты, исходя из этого при оплате по счету, нужно умножать показания на коэффициент, который указан на преобразователях. Существует 4 разных схемы ввода: десятипроводная, трансформатор тока в звезду, через тестовую клеммную колодку, с совмещенными цепями тока и напряжения.
  • Косвенные. Значительно чаще используются в промышленных целях. Как и прошлый вид, они соединяются через трансформаторы напряжения, но громадного вольтажа — 6–10 кВ, и трансформаторы тока. Наряду с этим максимально максимальный вес возрастает в разы. Это указывает, что запуск двигателей разных станков будет происходить без особенных трудностей. Имеют свои два подвида. Первый из них рекомендован для трансформаторов с конкретным значением коэффициента преобразования. Второй — универсальный и поддерживает разные показатели.

Подключение трехфазного счетчика

Существуют решения, каковые имеют более узкую направленность и используются в некоторых регионах, местностях либо в зависимости от ранее оговоренных условий. К примеру, среди них выделяют:

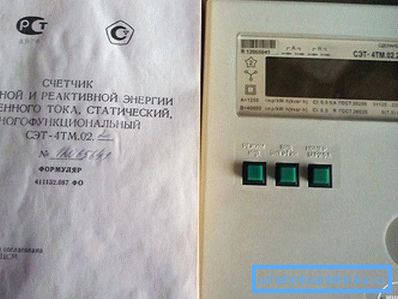

  • Счетчик активной и реактивной энергииИзделия, измеряющие активную и реактивную энергию. Активной считается та энергия, которая поступила к потребителю и была полностью преобразована и израсходована. К примеру, это относится к лампам накаливания, электрическим нагревательным устройствам, каминам, утюгам и т. д. При таких условиях при мощности в 2 кВт считается, что прибор израсходовал 2 кВт за период времени. Совсем по-другому обстоит дело с теми единицами, в конструкции которых имеется трансформаторы, конденсаторы и другие составляющие. Сущность их работы содержится в том, что сначала энергия, которая подается, частично запасается и лишь позже преобразовывается в нужную работу. К примеру, чтобы запустить двигатель, нужно запасти импульс в конденсаторе, который позже передаст его на обмотки. Это кроме этого относится и к простому бытовому электроинструменту. На дрели возможно указана мощность в 1000 Вт, но по факту она будет потреблять 1700 Вт. Чтобы выяснить правильную цифру, в большинстве случаев, указывается коэффициент ?, на который необходимо поделить указанную мощность. Он может находиться в пределах 0,5 до 0,9. Чем он выше, тем меньше идет утрат на реактивную энергию. Счетчики, каковые учитывают два вида расхода значительно чаще устанавливаются на промышленных объектах, где присутствует много высокомощного оборудования. Наряду с этим предприятие получает выписку с двумя цифрами. В определенных случаях компенсировать утраты возможно посредством особого модуля. Для простого человека расход реактивной энергии не учитывается.

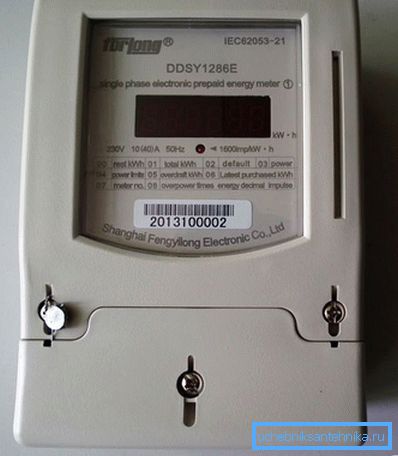

  • С предоплаченными тарифами. Сущность содержится в том, что доступна поставка для того чтобы количества носителя, который был оплачен. Чтобы данные передавались на сам прибор употребляются пластиковые карты либо брелки iButton. Наряду с этим осуществить оплату возможно без очереди либо ожидания. Недостатком для того чтобы решения есть отключение в случае просрочки кроме того одной оплаты.
  • С ограничением по большой нагрузке. В этом случае в самом приборе реализована схема управления питания либо встроен ограничитель. В первом варианте при превышении заявленного значения подается сигнал на размыкающее устройство, которое создаёт отключение. Во втором — сам силовой прибор создаёт разрывание цепи. Установку таких изделий стали все чаще потребовать при разработке личного замысла. Связано это с жаждой рационализировать и сделать более равномерным расход на одном участке. В некоторых случаях это может создать проблему, к примеру, при жажде, не считая газа, обогревать помещение еще и электрическими устройствами. Так как такая нагрузка не была предусмотрена, будет происходить постоянное отключение. Перед установкой для того чтобы агрегата нужно согласовать все нюансы по максимально доступной мощности.

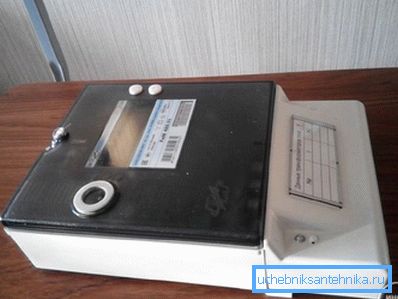

  • С дистанционной передачей данныхС беспроводной передачей данных либо телеметрические. В этом случае в приборе может находиться беспроводной модуль GSM либо особый порт для считывания. В первом случае показания отправляются в работу кроме того без задействования контролера. Во втором записывать ничего не требуется, достаточно произвести считывание данных особым прибором. Для конечного потребителя это не имеет фактически никакой отличия, не считая тех случаев, в то время, когда кто-то желает одурачить счетчик и сигнал о нарушении возможно срочно передан.

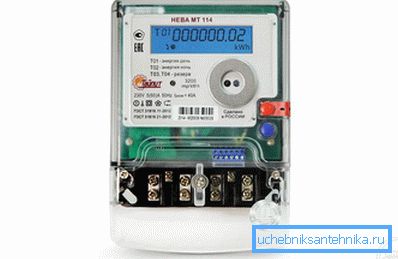

  • Однофазный многотарифныйОднотарифные и многотарифные. Первые употребляются в каждой квартире. А вот вторые — это весьма выгодное решение для тех, кто может перенести основной период работы высокомощных устройств на ночное время. Сущность идеи такова: с 7 утра до 23 вечера учет идет по одним расценкам, а уже с 23 по другим. Время от времени отличие достигает 2 и более раза. В некоторых государствах, чтобы стимулировать обитателей к установке таких устройств, ночью электричество отпускают безвозмездно.
  • С возможностью реализовывать электричество. В определенном смысле новинка, но широко применяются в хозяйствах, где имеется системы преобразования солнечной энергии либо тепловой в электрическую. В то время, когда идет активное применение электричества в пасмурный сутки, недостающая часть докупается у поставщика. Но в то время, когда ее вырабатывается через чур много, тогда она отдается в сеть и это отображается на показаниях. При совершенных условиях возможно выходить в ноль либо кроме того плюс.

С предоплаченными тарифами

На счетчики в большинстве случаев наносится определенная маркировка. Дабы было легче в ней разобраться, приведем описание основных значений. К примеру, буква Р свидетельствует, что это прибор для реактивной энергии, Л — активной, О — однофазный, У — универсальный. Цифры 3, 4 — количество проводов в подключении. Дополнительными бонусами в приборе смогут быть подсветка дисплея, что разрешает снимать показания в чёрных помещениях. В других встроена маленькая батарейка, которая разрешает отображать значения кроме того при отсутствии электричества.

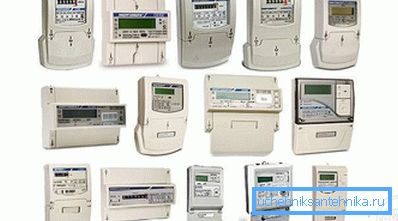

Ассортимент счетчиков

Принцип работы

До определенного момента максимально были распространены электромеханические либо индукционные устройства. Это те агрегаты, в которых присутствует поворачивающийся диск. Принцип его работы основан на поведении тела в индукционном поле. Последнее образуется благодаря наличию двух катушек. Одна из них подключается параллельно — катушка напряжения, другая последовательно — катушка тока. Между ними начинают протекать магнитные наводки, каковые проходят через диск и заставляют его вращаться. Он, со своей стороны, приводит в движение цилиндры с цифрами, каковые и отображают конечное значение по потреблению. Чем выше нагрузка, тем посильнее воздействие наводок, тем стремительнее вращается пластина. Чтобы все процессы происходили как раз так, требуется сдвиг по фазе на 90°.

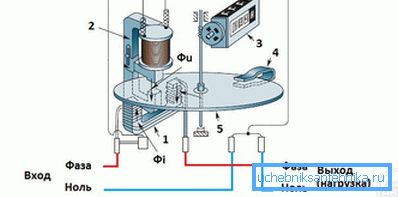

Схема работы индукционного счетчика

Плюсами таких устройств являются:

  • Высокая надежность. Кроме того при происхождении маленьких замыканий они способны продолжать работу по окончании ликвидации всех последствий.
  • Продолжительный срок работы. Отсчет начинается с 15 лет и больше. Кое-какие единицы не заменялись в течение 30 и более лет.
  • Нет необходимости в дополнительной настройке. Все что требуется — осуществить верное подключение проводов.
  • Ценовая категория ниже если сравнивать с электронными.
  • Приспособленность к сетям низкого качества.

Недостатками являются:

  • Понижение точности с уменьшением потребления. Связано это с уменьшением электромагнитного поля.
  • Небольшой класс точности. Он не превышает значения в 2 единицы.
  • Сбои в отслеживании при резком трансформации нагрузочных токов.
  • Простота реализации схемы по отмотке электричества либо остановке диска.
  • Большой коэффициент внутреннего потребления. Т.е. сам счетчик способен частично воздействовать на сумму в квитанции за электричество.
  • Необходимость применения двух разных устройств для подсчета активной и реактивной электроэнергии.
  • Относительно громадные габариты.

Принцип работы электронного счетчика остался таким же, но мало изменились составляющие. Вместо обмоток используются два датчика: напряжения и силы тока. По окончании того как они получают сигнал, они передают его на преобразователь. Его задачей есть изменение сигнала в цифровой и отправка его на процессор. По окончании анализа данные выводятся на встроенный дисплей либо другой прибор.

Схема работы электронного счетчика

Преимуществами для того чтобы решения являются:

  • Компактные габариты в сравнении с индукционными аппаратами.
  • Отсутствие механических частей, каковые максимально подвержены износу.
  • Большой класс точности.
  • Возможность применения одного изделия для подсчета энергии в разных направлениях.
  • Минимальная погрешность.
  • Возможность удаленной отправки показаний.
  • Преимущество вычисления утрат на определенном участке.

Имеется и свои недочеты:

  • Неустойчивость к сильным перепадам в сети и действию от попадания молнии.
  • Высокая цена. Особенно в случае если речь заходит о многотарифных аппаратах.
  • Сложность в исполнении ремонтных работ.
  • Чувствительность к резкому трансформации температурного режима.
  • Сложность определения элемента в микросхеме, который вышел из строя.

В некоторых местностях уполномоченные организации создают замену устройств. Это может происходить как за счет потребителя, так и безвозмездно. Принципиально важно уточнить данный нюанс еще до установки.

Класс точности

Класс точности

Класс точности говорит о погрешности прибора. Чем больше число, тем выше недочет. В большинстве случаев он идет в пользу потребителя. Исходя из этого в случае, в то время, когда имеется свобода выбора, стараются остановиться на более выгодном решении. Всего в России и некоторых других государствах выделяют такие величины:

  • 5.0;
  • 2.0;
  • 1.0;
  • 0.5;
  • 0.2.

Довольно часто десятичная часть может отсутствовать. Кроме этого в некоторых обстановках добавляется буква S, она сигнализирует о том, из какого именно материала выполнены обмотки. Громаднейшее отклонение в большинстве случаев у индукционных агрегатов, исходя из этого обитатели домов с неохотой заменяют их на современные электронные.

Кто-то до сих пор старается одурачить прибор учета, остановив его, либо прилагая усилия по отматыванию показаний. Но значительно чаще такие трюки не проходят без последствий. Неизменно легко отследить подгоревшие контакты. Это угрожает большим штрафом.

Типы монтажа

Все в меньшем количестве случаев установка счетчика разрешается в квартиры либо дома. Чаще их выносят на лестничные площадки либо на лицевую стенке дома. Делается это чтобы усложнить задачу пользователю по внесению каких-либо модификаций. Существует два основных метода монтажа:

  • на DIN-рейку;
  • на особую подставку.

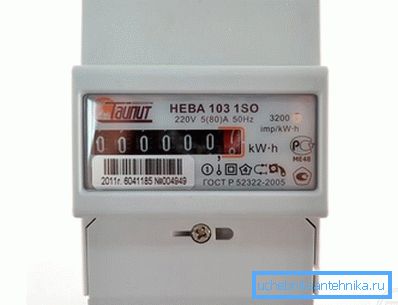

С пультом

В первом случае появляется преимущество объединить сам агрегат и распределительный щит. На задней его части расположен особый паз, который по размеру точно соответствует железной планке. Второй вариант использовался и используется до сих пор в частных зданиях и квартирах. Наряду с этим на доску кроме этого устанавливается автомат либо пробки для защиты от перегрузок и маленьких замыканий.

Чтобы при установке на улице не появлялось неприятностей с попадающей влагой, употребляется особый герметичный бокс. В большинстве случаев он изготовлен из пластика, который устойчив к ультрафиолету. Принципиально важно, дабы окно для обзора было прикрыто как раз стеклом, а не полимерной накладкой. Во втором случае со временем она мутнеет и ее приходится ликвидировать, дабы снимать показания. Отверстия для подводов кроме этого должны закрываться особыми резиновыми вставками. Размеры и параметры боксов для однофазных и трехфазных решений отличаются.

В обязательном порядке проследите, дабы пломба была установлена на свое место. В случае если она случайно будет повреждена либо сорвана, тогда направляться без промедлений сказать контроллеру. Не сделав этого вовремя, отделаться маленьким взысканием будет сложно.

Расчет неспециализированной мощности и силы тока

Выбор электросчетчика

Проведение таких вычислений полезно не только для верного подбора счетчика, но и для приобретения провода с нужным сечением, что разрешит исключить повреждение всей системы. Чтобы реализовать это, потребуется сделать:

  • Взять чистый лист бумаги.
  • Перечислить на нем все устройства, каковые будут питаться от сети.
  • Рядом с каждым из них нужно переписать его потребляемую мощность.
  • В конце значения суммируются и выводится неспециализированное число.

Но стоит не забывать, что не все они будут работать в один момент. Исходя из этого необходимо осуществить распарковку того, что будет включаться значительно чаще. Подытожив их потребление, возможно будет выяснить хватит ли автомата с рекомендуемым значением силы тока. В случае если будет распознано, что это не верно, тогда подается соответствующее заявление прося об повышении порога.

Бытует вывод, что прибор нужно брать большой «свежести». Частично таковой совет оправдан. Но стоит не забывать, что основной есть не дата выпуска, а дата последней поверки. Для ее обозначения делается соответствующая пометка в паспорте, и на пломбе.

Прочтя статью, возможно возвратиться к вопросам, каковые находятся сначала и заполнить недостающие пробелы. Учитывая все рекомендации у вас оказаться выбрать как раз то, что подходит лично вам.

Видео

В этом маленьком видео специалист поделится своим мнением о выборе счетчика:
