Как сделать инфракрасный теплый пол самому

Современные технологические решения разрешают обнаружить принципиально новые методы обогрева жилых помещений. До недавнего времени общедоступными считались системы централизованного либо личного котельного отопления. достойной заменой и Техническим новшеством классическим методам обогрева жилищ, стало появление инновационных способов отопления, применяющих пол в качестве накапливающей тепло и термоизлучающей поверхности. Такой есть разработка инфракрасного теплого пола. Мы поведаем, как сделать инфракрасный теплый пол своими руками.

Особенности

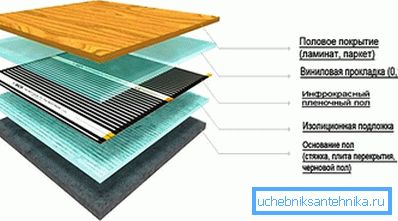

Отопительный пирог

Сперва показались конструкции водяных полов, а спустя время – электрические кабельные и стержневые типы теплых полов. И, недавно, показалась высокотехнологичная разработка ИПО – инфракрасный пленочный обогреватель. Греющие полы, стенки либо потолки таковой конструкции владеют рядом преимуществ:

  • Низким, в сравнении с другими методами отопления, энергопотреблением 15–55 Вт/ч на 1м?, ввиду высокой теплопроводности применяемого в конструкции материала карбона, применением температурного регулятора для комфортного температурного режима и бесшумностью в работе.
  • Высокой надежностью благодаря параллельному соединению элементов электрической цепи. При перегорании одного греющего участка, остальные продолжают исправно функционировать.
  • Закрывать пленочную конструкцию возможно фактически любым материалом: ламинатом, древесным паркетом, ковролином, гипсокартоном либо композитом.
  • Простота монтажа на ровную поверхность, осуществить которую по силам любому домашнему мастеру, не владеющему особыми опытными навыками. Отсутствие вырезок, канавок и укладочных пройм не требует применения особого инструмента – перфораторов и штроборезов.

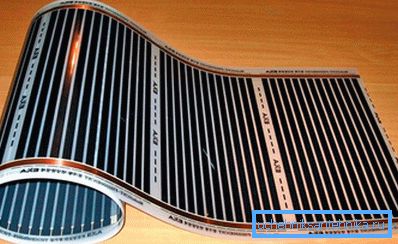

Материал ИПО

Материал ИПО

Для укладки обогревающего слоя употребляется термопленка, толщиной 0,2–0,4 мм. Она продается рулонами шириной 50–100 см и длиной до 50 м.

Разрезать пленку на маты возможно по особым линиям разреза, нанесенным на поверхность, обозначение ясно каждому, исходя из этого при раскрое их тяжело перепутать с нагревательными полосами, каковые перерезать не разрещаеться.

Пленка складывается из нагревательных элементов – полос шириной 1,5 см, соединенных бронзовыми посеребренными шинами. В каждого нагревательного элемента находится углеродистая карбоновая паста на базе графита, которая, при прохождении электрического тока, выделяет инфракрасное излучение. Спектр излучения находится за пределами видимого людской глазу диапазона. Слой излучателя надежно ламинирован с двух сторон плотными слоями негорючего полимера с температурой плавления 130?. Он пропускает ультрафиолет, и надежно предохраняет от попадания жидкости, механического пробоя либо электрического замыкания. Площадь получаемого пленочного покрытия выбирается из расчета:

  • не меньше 70–80% площади помещения для главного нагрева.
  • 30–40% площади для подогрева либо резервного нагрева.

монтаж системы и Поэтапная укладка обогрева

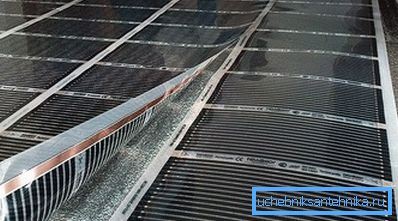

Поэтапная укладка и монтаж системы обогрева

Укладка производится на ровное основание. Для выравнивания используются наливные полы, допустимый размер неровностей ±3 мм, для замеров употребляется уровень. Возможно сглаживать методом маячной цементно-песчаной стяжки, затем поверхность в обязательном порядке направляться очистить от пыли и грязи.

Потом, необходимо выложить слой гидроизоляции из особых материалов либо полиэтиленовой пленки толщиной от 50 мкм.

Дабы потери тепла были минимальными нужно произвести монтаж теплоизоляции из лавсановой металлизированной подложки, фольгированного вспененного полиэтилена либо полипропиленовой пленки. Она укладывается отражающей стороной наверх. Толщина слоя с отражающим лучи фольгированным слоем должна быть 3–5 мм.

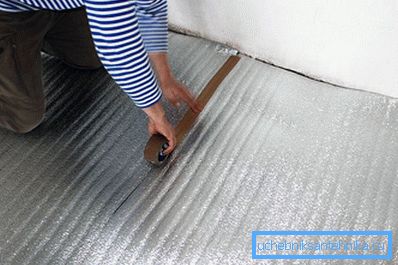

Подложка под теплый пол

Техническая пробка без покрытия употребляется , если полы будут покрываться керамической плиткой.

После этого разрезать ножницами ИПО на маты нужной длины по заблаговременно составленному чертежу, учитывая, что отступ от каждой стенки должен быть около 20 см. Разложить их встык на расстоянии от 5 до 10 мм (внахлест не допускается) так, дабы бронзовые шины были внизу. Полосы должны быть направлены в сторону стенки с розеткой, от которой подводится электропитание. На протяжении данной стенки, в целях экономии, делаются электрические перемычки, и устанавливается датчик температуры.

Запрещено допускать падения инструментов на пленку. Дабы не повредить ИПО на маты лучше не наступать.

После этого нужно закрепить скотчем стыки, а места разреза бронзовых шин изолируются битумными полосами, входящими в набор изделия.

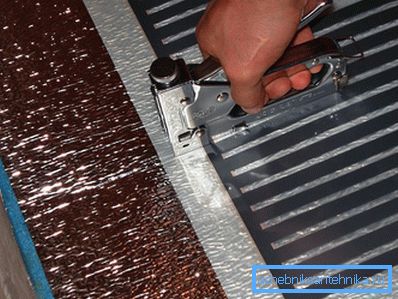

Крепление ИК-пленки

Маты в электрическую сеть подсоединяются параллельно электрическими проводами – перемычками с зажимами на концах. С проводов снимается изоляция, надевается клеммный хвостовик зажимается и обжимается. направляться верно располагать зажим с проводом на контактах матов. Одна сторона зажима обязана заходить вовнутрь ИПО, другая – находиться на бронзовой шине снаружи. Зажим с двух сторон прижимается плоскогубцами. Места контакта изолируются битумной мастикой.

Диаметр применяемых проводов рассчитывается исходя из потребляемой мощности подключаемых в параллель ячеек. Для этого заявленная паспортная мощность ИПО на 1 м2 умножается на площадь. В следствии приобретаем суммарную мощность, которая делится на сетевое напряжение I=P/U. По особым таблицам определяем диаметр сечения перемычки от величины силы тока. Подобно подбирается диаметр сетевого подводящего кабеля. К примеру, для подключения всех матов-ячеек мощностью 1,5 кВт достаточно иметь бронзовый провод сечением 1,5 мм?.

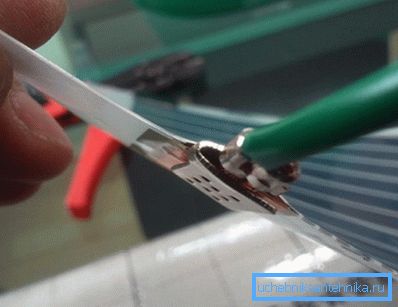

Соединение зажима с проводами

В теплоизолирующее покрытие под пленкой либо в пол с заглублением 1-2 см устанавливается трубка с датчиком температуры. Он соединяется с регулятором температуры. Напряжение питающей сети на ИПО подается через датчик температуры, во время срабатывания/замыкания цепи.

По окончании монтажа производится пробное подключение системы. На вход подается напряжение сети и проверяется равномерность прогрева всех матов. В случае если имеется неполадки, то на этом этапе они устраняются. Система обогрева готова к эксплуатации. Сейчас возможно приступать к укладке финишного покрытия. Так возможно утеплить кроме того холодный балкон либо лоджию, создав комфортные условия для нахождения в этих помещениях.

Видео

Дабы дополнить знания по укладке ИК пола, предлагаем вам, просмотреть видео:

Фото

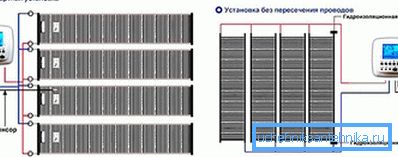

Схемы установки ИПО

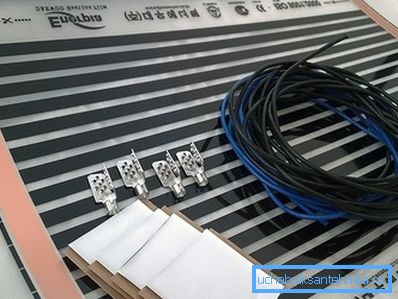

ИПО

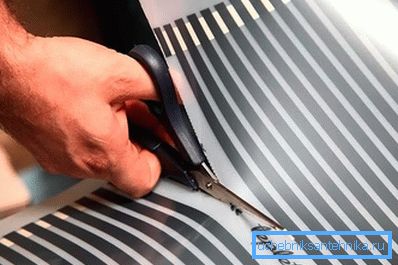

Нарезка пленки на маты

Раскладка нагревательных матов

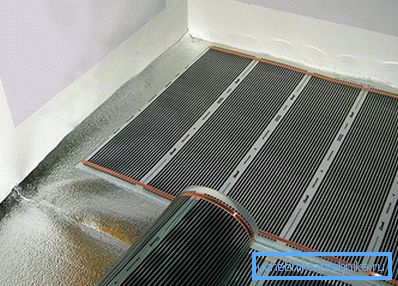

Напольный обогрев ИК-пленкой

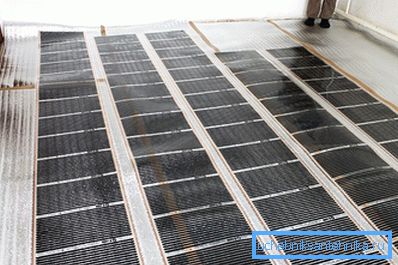

Раскладка ИК-пленки поверх теплоизоляции

Подключение ИПО

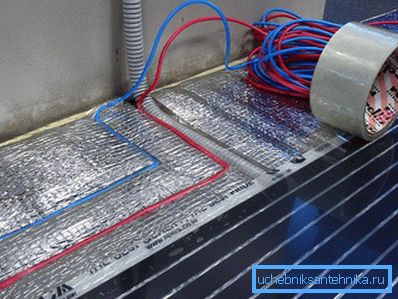

Укладка проводов

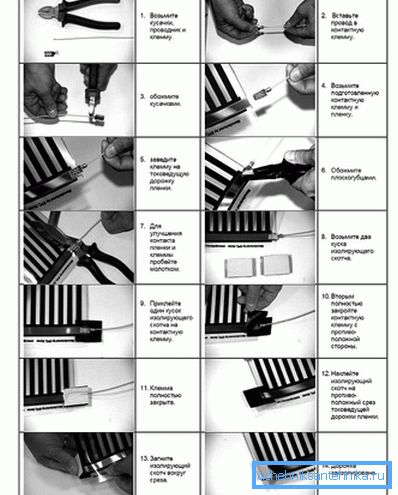

Инструкция по монтажу ИПО

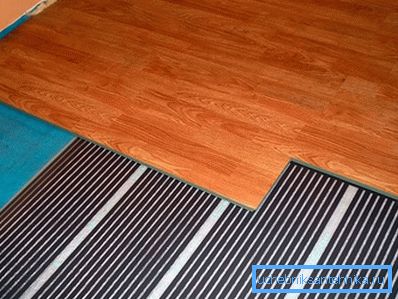

ИК-пол под ламинат
