Как используется байпас в системе отопления

Экспертам по монтажу отопительных систем растолковывать, что такое байпас в системе отопления не требуется. Любой из них скажет, что его задача — поддержание комфортной температуры методом регулирования подачи теплоносителя в жидкостной схеме обогрева. Но вот несложным обывателям это устройство и принцип его работы не совсем понятны, и дабы восполнить данный пробел в знаниях, и будем детальнее сказать ниже.

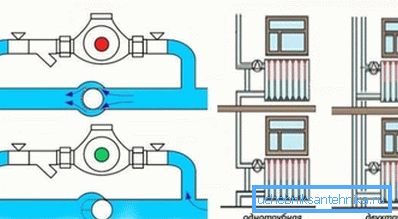

На фото – байпас в однотрубной и двухтрубной системе

Неспециализированные сведения об устройстве

Нашим читателям, каковые обожают все мастерить своими руками, определить подробнее о нем будет очень полезно. Попытаемся избегать сложных технических терминов, дабы особенности этого ответственного конструкционного элемента были понятны практически всем.

Байпасом именуют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. В большинстве случаев применяют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Значительно чаще возможно встретить трубы на 1/2″. Сейчас такое устройство стало пара иным, не смотря на то, что не забыты и его первоначальные возможности.

Современный байпас для отопления в сборе

Использование

Ниже рассмотрим основные варианты применения устройства:

Регулировка теплоносителя
  1. Функциональное назначение байпаса — возвращение в стояк избыточного количества теплоносителя из радиаторов отопления, в случае применения автоматического либо ручного терморегулятора. В этом случае движение нагретой жидкости по отопительной системе происходит параллельно запорно-регулирующей арматуре.
  2. В случае если данного элемента не будет, вы не сможете произвести ремонт радиатора на протяжении функционирования контура обогрева.
  3. Байпас разрешает ускорить процесс наполнения либо опустошения отопительной системы.
Без электричества Особенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый довольно часто задаваемый вопрос потребителями в торговых сетях: «Как именно система будет работать, в то время, когда пропадет электричество?».Много лет применение стандартных напольных котлов не предусматривало их зависимость от электричества. Но применение системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.В то время, когда электричество исчезает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. В случае если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это необходимо сделать чтобы перевести систему в режим естественной циркуляции.

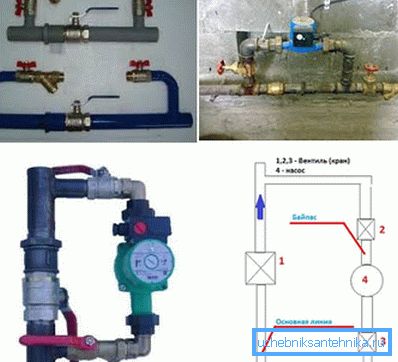

Какие применяются байпасы для отопления и схема их подключения

Установку устройств на байпасе нужно делать по направлению к теплоносителю, выполняя следующую последовательность:

  • фильтр – помогает для задержки больших и небольших частиц, каковые смогут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, но оно делает весьма нужную работу;
  • обратный клапан – снабжает движение теплоносителя лишь в одном направлении. При его установке нужно руководствоваться стрелкой на корпусе, которое показывает направление потока;
  • циркуляционный насос – нужен для принудительного перекачивания теплоносителя по отопительной системе.

Совет: при установке байпаса в стояк рядом с циркуляционным насосом, нужно применять запорные клапана.

Байпас на отопление с запорными кранами

Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздушное пространство, т.е. она не будет «завоздушиваться».

Применение в однотрубном отоплении помещения

Такая система есть морально устаревшей, но она еще достаточно довольно часто видится в зданиях советской постройки. Время от времени такое отопление работает на уникальность действенно, почему зимний период в квартирах делается невыносимо жарко.

Байпас в однотрубном отоплении частного дома

В аналогичной ситуации оказать помощь может монтаж байпаса.

Процесс несложный, но, при его проведении требуется выполнять кое-какие условия:

  1. Байпас необходимо размещать на большом расстоянии от вертикального участка трубы. Вернее сказать, как возможно ближе к радиатору отопления.
  2. Обводная труба отопления может изготавливаться прямо на месте установки из фактически трубы, тройника, каковые соединяются посредством сварочных работ.

Совет: вы имеете возможность приобрести элемент в уже готовом виде и произвести монтаж посредством резьбовых соединений.

  1. Установите между байпасом и входным отверстием батареи отопления терморегулятор либо регулировочный вентиль. Это разрешит вам контролировать температуру в доме».

Обводная труба и энергозатраты

Монтаж устройства разрешит сократить затраты энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и простой проточный, в первом случае количество подаваемого в радиатор теплоносителя уменьшиться на треть. Наряду с этим теплоотдача отопительного прибора сократиться приблизительно на 10%.

Самостоятельная установка байпаса в системе отопления

Эти трансформации на практике не будут смотреться кардинальными, в то время, когда система вправду отличается переизбытком тепла. При верном подборе типоразмера радиаторов в большинстве случаев имеется определенный запас эффективности, составляющий около 10-15%, всецело покрывающий уменьшение теплоотдачи.

Вывод

В итоге возможно заявить, что простое и примитивное на первый взгляд устройство – байпас, возможно по праву считать универсальным. С его помощью удается создать в доме комфортную среду проживания, сократив наряду с этим счета за источники энергии, что не имеет возможности не радовать. Видео в статье разрешит возможность найти дополнительную данные по указанной выше теме.
