Двухтрубная либо однотрубная система отопления – вечный

Один из самых сложных этапов при организации обогрева жилья – подготовительный, в частности выбор подходящей отопительной схемы. В то время, когда решение уже принято все равно начинают одолевать сомнения, отброшенный вариант внезапно начинает казаться более привлекательным. При с водяным отоплением главной выбор состоит в это же время, какой вариант применять – одно- либо двух трубную.

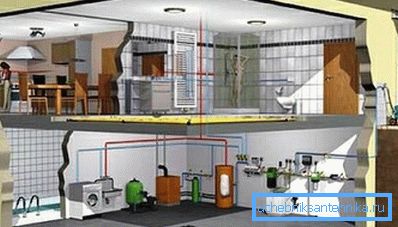

Цветом выделен отопительный трубопровод

Первый взор на одно и двухтрубные системы

В принципе, главное отличие между ними ясно уже по заглавию – в однотрубной системе труба употребляется 1, а двухтрубной -2.

Дабы было понятнее, эти системы возможно представить в виде:

  • однотрубная – труба образует замкнутый контур, в который встроены радиаторы, другими словами все они соединены последовательно одной и той же трубой;

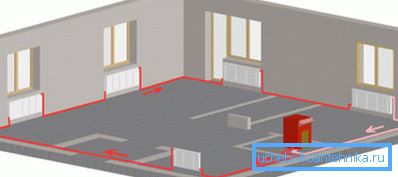

Однотрубная схема
  • двухтрубная система – таких контуров 2, один подает тёплую воду в батареи, а другой отводит ее к стояку либо коллектору.
Двухтрубная схема

Сообщить конкретно однотрубная либо двухтрубная система отопления лучше нереально без более детального рассмотрения устройства каждой из отопительных систем. Так как при сравнении необходимо учитывать не только стоимостные показатели, но и долговечность, удобство эксплуатации, эффективность и т. д.

Однотрубная система отопления

Теплоноситель в этом случае из стояка попадает в подающий трубопровод и начинает перемещение по этажу. Он попадает в радиатор, нагревает его и отводится обратно через ту же самую трубу (см.кроме этого статью «Воздушное отопление загородного дома: идеи для независимого обустройства»).

Другими словами остывший теплоноситель смешивается с водой в трубе, снижая ее температуру. В конце уже остывшая вода подается обратно к котлу.

Сильные и не сильный стороны однотрубного отопления

Основной претензией к такому методу подачи теплоносителя в радиаторы возможно назвать то, то что одинаковая труба в один момент есть и подающей, и отводящей. Учитывая то, что батарей при горизонтальной разводке по этажу к трубе подключается пара, то эффективность обогрева понижается. Дело в том, что температура теплоносителя понижается по мере его прохождения через батареи.

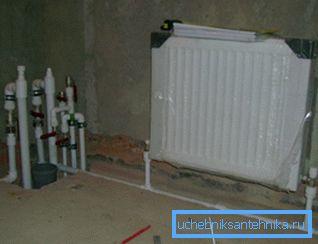

На фото – фрагмент однотрубной отопительной системы

Обратите внимание! В случае если при разводке по этажу постараться подключить к одной трубе 7-10 радиаторов, то последние пара радиаторов будут работать фактически с нулевой эффективностью. Из-за остывания теплоносителя они будут чуть теплыми.

Иначе, цена обогрева жилья, организованного по таковой схеме существенно проще, да и сам процесс монтажа менее трудоемкий. Экономия достигается прежде всего за счет меньшей потребности в материалах.

Основной вопрос в том, сможет ли экономия перевесить озвученные недочёты. Необходимо кроме этого учесть, что без модернизации однотрубного отопления возможно забыть о гибком управлении микроклиматом в доме, все батареи нагреются до определенной температуры и о регулировке возможно забыть.

Усовершенствование отопления

Избавиться от одной из неприятностей возможно своими руками с минимумом финансовых затрат и усилий. Для этого нужно установить байпас и встроить в него терморегулятор, оно разрешит регулировать поступление теплоносителя в радиатор.

Схема установки байпасов

Байпас – легко обходной участок трубы, его довольно часто устанавливают на трубопровод, чтобы работа системы не закончилась, к примеру, при ремонте либо замене участка трубы.

При с отоплением преимущество пребывает в том, что:

  • встроенный терморегулятор будет изменять поступление теплоносителя самостоятельно;
  • кроме того, в случае если зимний период одна из батарей выйдет из строя, то байпас разрешит поврежденный участок трубы из работы.

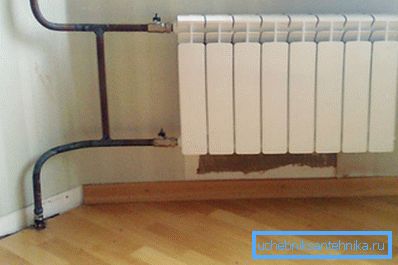

Байпас и 2 крана позволяют при необходимости полностью выключить радиатор из системы

Двухтрубное отопление

В этом случае употребляется уже 2 трубы – подающая и отводящая (обратка). Так что гибкость работы системы на высоте. Любой из радиаторов работает независимо от другого, что лишь идет на пользу обогреву дома.

Особенности двухтрубных отопительных систем

В то время, когда речь идет о том, какая система отопления лучше однотрубная либо двухтрубная, в большинстве случаев главным аргументом есть именно возможность гибкого регулирования температуры каждой батареи в отдельности.

Но на этом особенности 2-трубных отопительных систем не заканчиваются, упомянуть стоит о том, что:

  • гидродинамическое сопротивление меньше;
  • цена работ по установке при таких условиях будет выше, чем у однотрубного аналога. Вырастет кроме этого и трудоемкость работ, поскольку необходимо будет верно установить приблизительно в два раза больше труб.

Однако, если судить по популярности двухтрубного отопления, преимущества перевешивают недочёты. Такие системы употребляются фактически без ограничений, 2-трубные схемы возможно встретить как в частных зданиях, так и в новых высотках.

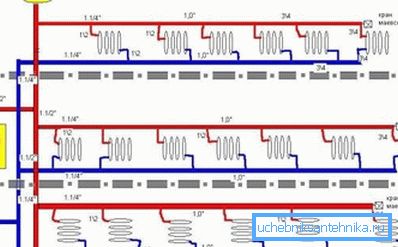

Один из вариантов 2-трубной системы

Обратите внимание! В высотных зданиях рекомендуется придерживаться верхней вертикальной разводки (для 2-трубных вариантов), при 1-трубного метода организации отопления оптимальной будет горизонтальная поэтажная разводка.

Сравнение способов разводки одно- и двухтрубных отопительных систем

При применении лишь одной трубы вариантов схемы монтажа не так уж и большое количество, возможно выбрать:

  • вертикальную схему – наряду с этим все отопительные устройства подключаются к стояку;
  • горизонтальную – используется в тех случаях, в то время, когда необходимо обогреть дома малой этажности, но с громадной площадью этажа. При таких условиях все батареи соединены между собой.

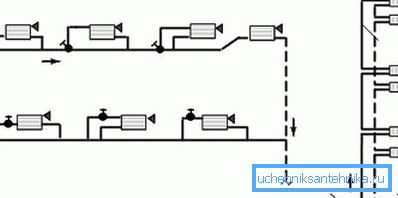

Горизонтальная и вертикальная схемы

Кроме этого стоит обратить внимание на метод подключения отопительного прибора. От этого зависит темперамент перемещения теплоносителя по радиатору, соответственно и его прогрев.

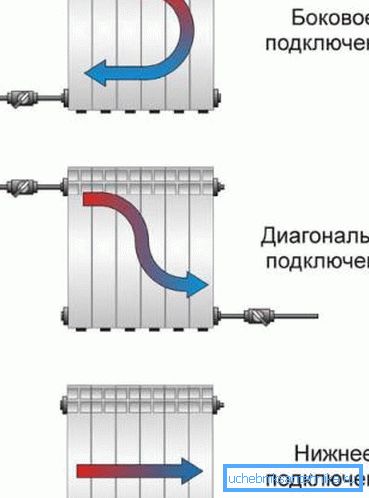

От способа подключения зависит равномерность прогрева радиатора

Обратите внимание! Для обоих вариантов достаточно остро стоит неприятность воздушных пробок.

Для 2-трубного отопления вариантов разводки возможно перечислить больше:

  • верхняя разводка актуальна для естественной циркуляции теплоносителя;
  • нижняя разводка – подойдет , если циркуляцию снабжает циркуляционный насос;
  • выделить возможно подвид нижней разводки по типу «звезда» — от коллектора к каждому радиатору идет свой подающий трубопровод и своя обратка.

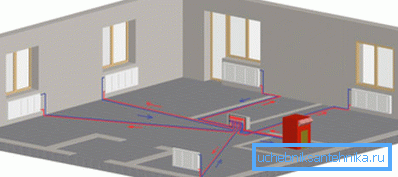

К каждому радиатору идет свой подающий и отводящий трубопровод

Что касается разработке монтажа, то инструкция в общем случае выглядит так:

  • устанавливает котел;
  • прокладывается подающая труба в соответствии с проектом;
  • устанавливаются радиаторы;
  • выполняется подключение подающей трубы к радиаторам, для однотрубных систем оптимальнее именно на этом этапе установить терморегулятор и байпас для него;
  • обратка подсоединяется к котлу, замыкая тем самым отопительный контур. Кроме этого пригодится установить расширительный бачок в самой высокой точке.

Обратите внимание! Циркуляционный насос устанавливается именно на участке примыкания трубопровода с уже охлажденным теплоносителем к котлу. Это связано с тем, что при большой температуре насос быстро износится.

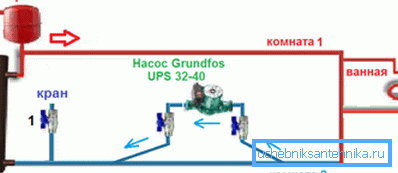

Насос устанавливается на участке с холодным теплоносителем

Что все-таки выбрать

Однозначного ответа на то, какой вариант лучше – однотрубная система отопления либо двухтрубная, не существует.

Все зависит от:

  • бюджета – в случае если ограничений в свободных средствах нет, то лучше не экономить и остановиться на 2-трубном варианте;
  • назначения – в случае если необходимо обогреть маленький дачный домик, то ненужно возиться с достаточно затратным 2-трубным отоплением.

Кратко результат возможно подвести так:

  • 2-трубное отопление – дороже, но действеннее и несложнее в эксплуатации;
  • 1-трубное – дешевле, но отличается меньшей эффективностью, да и при эксплуатации смогут появиться неприятности.

Подведение итогов

Многие при выборе типа отопительной системы главным критерием считают цена, что не совсем правильно. Лучше все-таки делать выбор осознанно, исходя из изюминок работы отопления. Предложенный материал окажет помощь сомневающимся наконец-то определиться с тем, какую выбрать отопительную систему.

На видео отличие между этими отопительными системами продемонстрирована более наглядно.
