Двухколпаковая отопительно-варочная печь: и согреет, и

В случае если вам необходимо обогреть небольшой по площади дачный домик, и совместить в одном устройстве функции отопительного котла и кухонной плиты, то лучшего варианта, чем двухколпаковая отопительно-варочная печь не требуется и искать. Тем более что все работы по ее монтажу возможно выполнить своими руками. Окажет помощь вам в этом подробная инструкция, размещенная ниже.

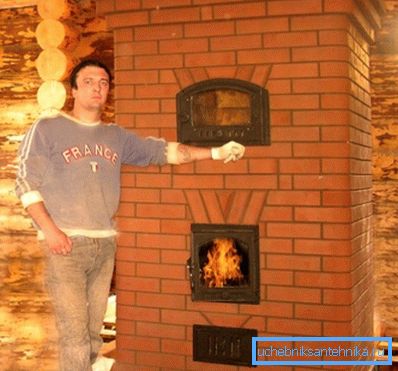

Двухколпаковая печь – отличное решение для дачного домика

Особенности конструкции

Главное отличие двухколпаковой печи от классических вариантов пребывает в том, что тёплый газ, образуемый в следствии сгорания горючего, движется в произвольно, а не по заблаговременно обустроенным каналам, ограниченным задвижками.

В этом случае поступающий в топку воздушное пространство не выдувает тепло в дымовую трубу, а как бы обтекает его с разным сторон.

Эффективность работы печи таковой конструкции зависит от типа применяемого горючего. Помимо этого, простота ее обустройства разрешает подобрать и выстроить конструкцию, которая максимально соответствует вашим потребностям.

Остановимся на основных преимуществах двухколпаковой печи:

  • она возможно адаптирована под каждые внешние условия, что разрешает более экономно расходовать горючее;
  • печь уже снабжена варочной поверхностью, что разрешает как обогревать помещение, так и приготавливать пищу (этим же достигается и большая экономия места в доме, поскольку один агрегат делает сходу пара функций);
  • конструкция печи уже предусматривает наличие вытяжки, потому у вас не появится необходимости в монтаже дополнительной вентиляционной системы для печи.

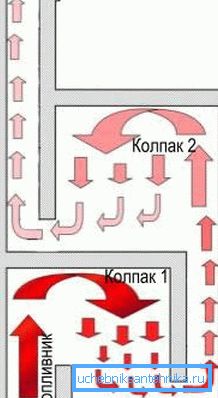

На фото – принцип работы двухколпаковой печи

Порядок изготовления

Нужные инструменты

Двухколпаковые отопительные печи резко отличаются от классических конструкций, каковые употреблялись нашими предками. Не вдаваясь в тонкости необходимо подчернуть, что для их конструирования не требуется завлекать квалифицированного печника, цена на услуги которого довольно большая.

Все работы возможно выполнить и самостоятельно, достаточно иметь только начальные навыки обращения с кирпичами, строительным раствором и мастерком.

Перед тем как затевать работу, направляться приготовить такие инструменты:

  • кельму, которая пригодится для кладки кирпичей;
Мастерок – незаменимый инструмент любого печника
  • киянку, благодаря которой возможно будет сглаживать уложенные камни;
  • молоток каменщика, без которого вы не сможете придать кирпичам необходимые размеры;
  • строительный уровень, нужный для выравнивания элементов печи по горизонтали;
  • отвес, благодаря которому контролируется правильность монтажа по вертикали.

Совет! Два последних приспособления может с успехом заменить лазерный уровень. Это наиболее правильный инструмент, но, его приобретение оправдано лишь в том случае, если предстоит большое строительство.

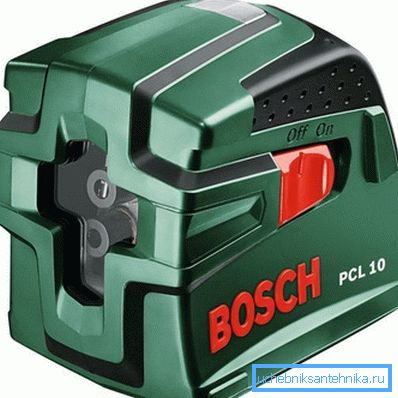

Лазерный уровень поможет сделать печь ровной

Применяемые материалы

Размеры печи зависят от площади вашего дачного домика. В большинстве случаев, маленькой конструкции достаточно для обеспечения приемлемой температуры в комнате, площадь которой не превышает 50 кв. метров. В другом случае целесообразно выбрать более действенную систему обогрева.

Дабы выстроить печь, необходимо запастись достаточным числом кирпича (около 300 штук). Он должен быть огнеупорным, в противном случае может потрескаться от действия большой температуры.

Кроме этого нужна глина, которая употребляется для кладки печей. Помимо этого, позаботьтесь о наличии песка, без которого нереально приготовить качественный строительный раствор.

Убедитесь, что вы используете огнеупорный кирпич

В строительном магазине направляться заблаговременно купить такие элементы конструкции (их нереально либо весьма сложно изготовить самостоятельно):

  • уголки и стальные полосы – они понадобятся для обустройства перекрытий на разных уровнях кладки;
  • водогрейный и сушильный короба – их размеры зависят от выбранных вами габаритов печи;
  • задвижки и дверцы – являются элементами топки и предохраняют помещение от возгорания;
  • варочная поверхность – ее конструкцию возможно выбрать в зависимости от личных предпочтений.

Кладка печи

Перед описанием процесса конструирования печи направляться подчернуть, что при постройке дачного домика необходимо заблаговременно предусмотреть обустройство фундамента для нее. В противном случае конструкция будет ненадежной. А отливка основания по окончании настила чистового пола будет или неосуществимой, или через чур затратной.

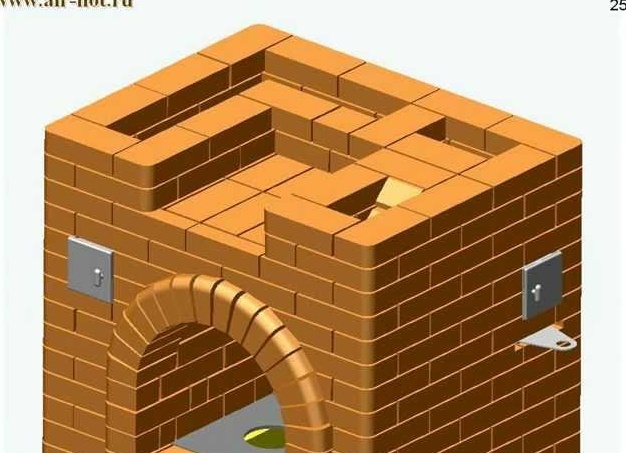

Схема кладки двухколпаковой печи

Работа производится в таковой последовательности:

  1. Выкладывается первый и второй ряд. Они послужат основанием, исходя из этого не рекомендуется применять битые камни. В крайнем случае, ими возможно забутить середину. Тем более что битый кирпич по краям кладки сломает внешний вид конструкции.

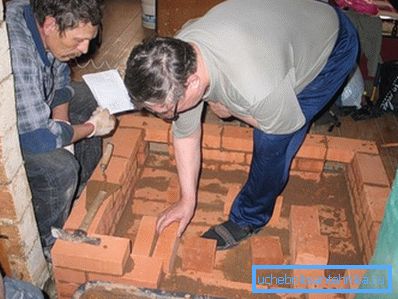

Начало положено!
  1. Конструируется зольная камера. Она занимает слои кладки от 3 по 5. В передней части нужно предусмотреть место для установки дверки. Помимо этого, тут же возможно покинуть пространство, применяемое в будущем с целью монтажа сушильной камеры.
  2. Перекрывается зольная камера. С целью этого шестой ряд кладки наращивается вовнутрь, по окончании чего монтируются колосники, каковые закрепляются кирпичами седьмого ряда.
  3. Изготавливается топочная камера. Она занимает ряды с 8 по 10. Этими же кирпичами облицовывается сушильная камера.

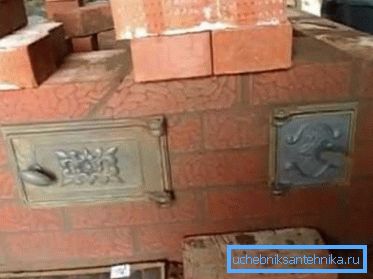

Процесс изготовления двухколпаковой печи продолжается
  1. Кладется перекрытие. Для этого перед монтажом 11-го ряда на кирпич укладываются стальные полосы, каковые сверху заделываются стяжкой из глиняного раствора. При заливке смеси необходимо предусмотреть место для обустройства дымохода.
  2. Готовится место для варочной поверхности. Для этого помогает 12-й ряд кирпичей, которыми закладывается предварительно затвердевшая глина прошлого ряда.
  3. Устанавливается варочная плита. Она монтируется на 13-й ряд кирпичей. Сверху возможно установлен бак, который применяет тепло выходящего дыма для подогрева воды.
  4. Кладется дымоход. Он начинается с 14 ряда, а его размеры зависят от высоты потолка и других параметров комнаты.
Различные варианты внешнего оформления

Обратите внимание! Габариты печи смогут быть и больше. В этом случае порядок работы не поменяется, необходимо просто пропорционально расширить ряды кладки.

Вывод

Рассмотренная выше конструкция будет долго и надежно помогать вам. Но не забудьте верно эксплуатировать печь. Нужно перед каждой топкой очищать камеру сгорания от золы и остатков дров, и периодически чистить дымоход от накопившейся там сажи.

Более детально об обслуживании печей возможно определить из видео, расположенного ниже.
