Аксонометрия системы отопления: знакомство с правилами и

Что это такое — аксонометрия отопления? В этом материале нам предстоит возвратиться на школьную скамейку и заново познакомиться с забытым термином. Помимо этого, мы попытаемся узнать, каким правилам должно подчиняться составление аксонометрических схем применительно к отопительным системам.

Разрешите представить: аксонометрическая схема отопительного контура.

Определение

Термин «аксонометрия» родом из Греции и происходит от двух слов: «ось» и «измерять». Суть термина — в графическом изображении трехмерных объектов методом их проецирования на плоскость.

Как выполняется проецирование объекта:

  1. Он привязывается к трем координатным осям.
  2. Выбирается так называемая картинная плоскость, на которую предстоит спроецировать объект.

Увидьте: ни одна ось координат не должна быть параллельна ей.

  1. Все точки объекта проецируются на плоскость.

Потому, что картинная плоскость не параллельна ни одной из осей координат, по всем осям проекция будет иметь отклонения от настоящих размеров отрезков.

В зависимости от того, как распределяются искажения по осям, аксонометрия может именоваться:

  • Изометрической. В этом случае искажение по всем осям одинаково.
Справа - изометрическая проекция детали.
  • Диметрической. Одинаково искажение по двум осям.
  • Триметрической — все искажения имеют различные значения.

Аксонометрическая схема системы отопления — это всего лишь ее проекция на плоскость, которая не есть параллельной ни стенкам здания, ни его перекрытиям. На проекции обозначаются элементы системы и их главные параметры.

Нормативные требования

Они исчерпывающе изложены в ГОСТ 21.602-2003, регламентирующем правила составления документации для инженерных систем здания (а также отопления). Выделим из текста документа главные моменты, имеющие яркое отношение к нашей тематике.

Неспециализированные положения

Элементам систем отопления присваиваются обозначения, складывающиеся из порядкового номера и маркировки в пределах данной схемы. Какие конкретно обозначения употребляются?

Объект Обозначение
Стояк отопления Ст
Основной стояк отопления (вертикальная часть розлива) Гст
Компенсатор К
Горизонтальная ветка (лежневка) ГВ
Прибор для измерения температуры (термометр) Т
Прибор для измерения давления (манометр) Р

За некоторыми графическими обозначениями документ отсылает к смежным ГОСТ:

  • Трубопроводы направляться обозначать по ГОСТ 21.206 — 93.
  • Обозначения обратных клапанов, дросселей, задвижек, радиаторов и т.д. возможно отыскать в ГОСТ 21.205-93.
Фрагмент таблицы обозначений из ГОСТ 21.205 - 93.

Помимо этого, среди неспециализированных положений имеется последовательность дополнительных требований к чертежам.

  • Отметки высоты указываются на выносных линиях либо контурах элементов.
  • Аксонометрическая схема отопления возможно выполнена в масштабе 1:50, 1:100 и 1:200.

Список обозначаемого параметров и оборудования

На составленной своими руками схеме должны быть обозначены:

  1. Трубопроводы с указанием диаметров.
  2. Теплоизоляция участков трубопроводов. Она изображается графически.
  3. Уровни осей всех трубопроводов довольно нулевой отметки.
  4. Уклоны розливов (очевидно, там, где они нужны — в домах и гравитационных системах верхнего розлива).
В гравитационной системе указаны уклоны розлива.
  1. При наличии разрывов в горизонтальных участках розливов — размеры участков.
  2. Опоры, подвесы и компенсаторы.

Принципиальный момент: в этом случае изображение снабжается полкой-выносом, над которой указывается тип элемента. Под полкой должен быть указан соответствующий элементу документ.

  1. Запорная арматура. И в этом случае употребляется полка-вынос, над которой указывается диаметр и тип (ДУ) арматуры. Снизу находится обозначение элемента по каталогу.
  2. лежневки и Стояки (горизонтальные участки) с обозначениями.
  3. Радиаторы, конвектора и другие отопительные устройства.

Обязательно указывается их основные параметры и тип:

  • Количество секций секционного радиатора.
  • Количество секций (труб) регистра и его протяженность.
  • длина и Количество ребристых труб.
  • Для других отопительных устройств — их тип.
  1. Обозначения установок (котлов, печей с теплообменниками, тепловых насосов, элеваторных узлов, циркуляционных насосов для отопления и т.д.).
  2. Закладные устройства (масляные чашки для контроля температуры и отводы для установки контрольных вентилей, разрешающих замерять давление).
  3. Сами устройства для учёта параметров и измерения системы тепла.

Любопытно: ГОСТ разрешает для многоэтажных домов составлять детальную схему только для подземной части здания. В этом случае раздельно выполняется схема разводки стояков и, при необходимости, схема разводки по чердаку. Инструкция связана с чрезмерной сложностью аксонометрической проекции всех коммуникаций в, скажем, 16-этажном здании.

Спецификации

В стандарте изложен ряд условий не только к самим чертежам, но и к спецификациям к ним.

Элементы, перечисляемые в спецификациях, должны заноситься в них в следующей последовательности:

  1. Отопительное оборудование (котлы, радиаторы и т.д.).
  2. Запорная и регулирующая арматуры (вентиля, задвижки, дроссели, обратные клапаны).
  3. Другие элементы отопительных систем (грязевики, сбросы).
  4. Закладные конструкции (отводы и масляные стаканы для контрольных вентилей).

Любопытно: в большинстве случаев, в настоящих условиях манометры и сами термометры в закладные конструкции не устанавливаются. Цена устройств велика; в условиях не закрывающихся надежно подвалов многоквартирных домов куда разумнее демонтировать их по окончании совершённых измерений.

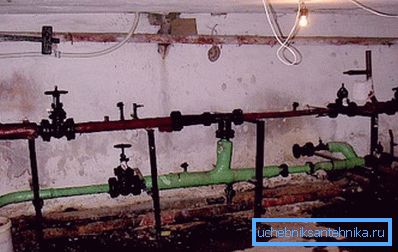

На фото - реальный элеваторный узел в подвале многоквартирного дома. Все, что может быть украдено, снимается.
  1. Трубопроводы (розливы, стояки, подводки).
  2. Теплоизоляция.

Трубопроводы заносятся в спецификацию по каждому диаметру (в большинстве случаев — по повышению ДУ). Разнообразные отводы, фланцы, крестовины под болты и сварку в спецификацию не заносятся.

Пример спецификации к чертежу отопительного коллектора.

Заключение

Сохраняем надежду, что приведенные нами советы и нормативные ссылки окажут помощь читателю в чтении и составлении чертежей (см.кроме этого статью «Самотечная система отопления: изюминки устройства»).

Как неизменно, прикрепленное видео предложит дополнительную данные. Удач!
