Обратный канализационный клапан – виды устройств и принцип

Канализационная система представляет собой целый комплекс коммуникаций, функционирование которых зависит от множества факторов, и каждая неисправность может воображать громадную опасность вашему имуществу и окружающей среде. Установка обратного клапана на канализацию разрешает обезопасить систему благодаря тому, что устройство позволяет двигаться сточным водам лишь в одном направлении, благодаря чему кроме того в случае происхождения засора жидкость будет удерживаться в труб.

Клапаны для трубы ПВХ 110 мм можно приобрести практически в любом магазине сантехники

Принцип работы и варианты выполнения изделий

Сама конструкция предназначена чтобы исключить попадание сточных вод в помещения, поскольку жидкость при образовании засоров в системе и налета в труб имеет свойство двигаться по пути мельчайшего сопротивления.

Система представляет собой достаточно несложный механизм, складывающийся из мембраны, рычага либо другого узла, снабжающего движение жидкости лишь в одном направлении, и корпуса, который значительно чаще оснащен крышкой для очистки от загрязнений.

В зависимости от изюминок внутреннего устройства все изделия возможно подразделить на следующие группы:

  • Межфланцевые.
  • Шаровые.
  • Подъемные.
  • Поворотные.

Более детально любой из вариантов мы изучим в следующей главе.

Кроме этого при производстве смогут быть использованы пара видов материалов, рассмотрим изюминке каждого из них:

Пластик Самый несложный вариант, цена которого относится к самым бюджетным решениям. К преимуществам возможно отнести простоту установки своими руками, поскольку изделие оснащено всеми нужными крепежными узлами, существует множество вариантов и на трубопроводы диаметром 50 мм, и на 110 мм, в частности эти размеры и являются основными при работах в частных зданиях и квартирах
Чугун Более дорогостоящий, но и более прочный вариант, который значительно чаще употребляется на промышленных объектах. Очень бюджетное решение, которое из года в год употребляется все реже из-за громадной массы и склонности к коррозии
Латунь и латунь Весьма привлекательный вариант для тех, кому нужны большая прочность и стойкость к агрессивным действиям, поскольку данные материалы фактически не подвержены коррозии. Данное решение употребляется пара реже других вариантов в силу большой цене, однако, подобные узлы возможно встретить во многих системах
Нержавеющая сталь Без сомнения, самый дорогой, но и самый надежный вариант из всех разглядываемых. Нержавейка способна противостоять фактически любым веществам и сохраняет высокие эксплуатационные свойства в течении всего периода применения, который образовывает пара десятилетий
Чугунный канализационный обратный клапан с электроприводом используется для трубопроводов больших диаметров на промышленных объектах

Изюминки устройства различных видов изделий

Как отмечалось выше, возможно встретить разные варианты компоновки изделий, наряду с этим любой из вариантов имеет свои особенности. Рассмотрим самые популярные типы обратных клапанов и разберемся, в чем отличие того либо иного варианта.

Межфланцевые клапаны

Данный вид устройств имеет следующие отличительные изюминки:

  • Системы данного типа в большинстве случаев имеют маленькие габариты и вес, что делает их установку и замену достаточно эргономичной и стремительной. Как раз компактность обычно играется важную роль при выборе конкретного варианта, поскольку довольно часто имеет место недостаток пространства, особенно в маленьких помещениях.
  • Еще одним несомненным преимуществом есть наличие готовой для крепления конфигурации, поскольку узлы закрепляются фланцами, каковые нужно купить. Помимо этого, вариантов выполнения довольно много: пластик, чугун, латунь, нержавеющая сталь.
Канализационный обратный клапан 110 мм отличается компактностью и высокими показателями прочности
  • Самый популярный в личной застройке вариант – дисковые клапаны, в которых жидкость удерживает особая мембрана в форме диска, а вместо рычага использована пружина соответствующей жесткости, дабы поток жидкости имел возможность циркулировать лишь в одном направлении. Достаточно несложная система, которую легко обслуживать.
  • Двустворчатые клапаны имеют свои особенности: система складывается из двух симметричных створок, каковые раскрываются только в одну сторону благодаря особой пружинной системе, которая и является ограничителем. Особенности данной системы возможно рассмотреть на фото ниже.

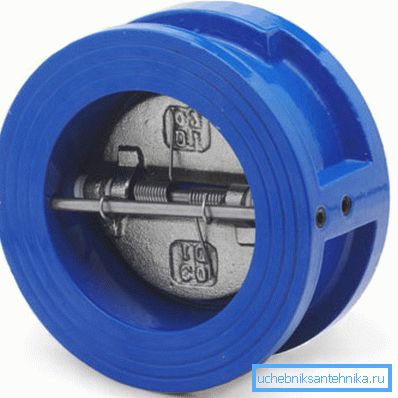

Простая, но надежная система по праву заслужила широкую популярность среди специалистов

Обратите внимание! Стоит не забывать, что при ремонте изделий данной группы, который сопровождается снятием элемента, на его место нужно ставить кусок трубы соответствующей длины и диаметра, дабы работа канализации была бесперебойной.

Поворотные клапаны

Эта группа изделий имеет следующие изюминки:

  • Основной рабочий узел – захлопка либо золотник, укрепленный на рычаге. Движение потока воды с одной стороны поднимает механизм, а в то время, когда жидкость иссякает, рычаг закрывает полость и мешает возврату жидкости обратно в систему.

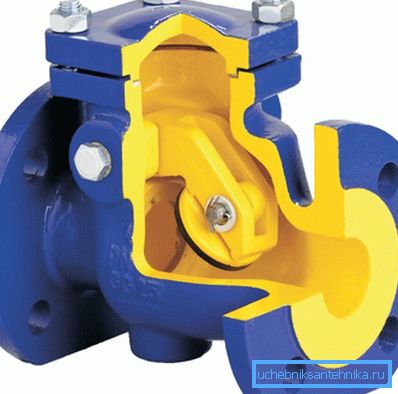

Такие системы чаще всего делаются в чугунном корпусе и применяются на системах с большими диаметрами
  • Для бытовых коммуникаций с маленькими объемами проходящих стоков канализационной системы значительно чаще используются простые варианты клапанов, каковые действуют механически. У этого варианта имеется серьёзный недочёт: при больших, довольно часто прерывающихся потоках жидкости на протяжении закрывания высока опасность гидроудара, который может вывести из строя не только клапан, но и всю систему.
  • Более идеальный вариант – безударный механизм, в котором возврат золотника производится весьма плавно, благодаря чему гидроудар в системе не случится никогда. У данного решения имеется только один огромный недочёт: высокая цена изделий, которая далеко не всегда оправдана при применении в маленьких системах.

Совет! Не забывайте, какой бы вариант вы ни выбрали, крайне важно, дабы продавец представил вам документы, подтверждающие уровень качества изделия и его соответствие всем нормативным нормам, изложенным в соответствующих актах. В противном случае вы рискуете купить некачественный узел, который вряд ли защитит вашу систему.

Шаровые клапаны

Данный вариант есть одним из самых обширно распространенных среди частных застройщиков. Показателем надежности и долговечности этого решения есть тот фактор, что шаровые узлы рекомендует к применению большая часть экспертов, профессионально занимающихся данным видом работ.

Шаровые клапаны – идеальное решение для трубопроводов малых диаметров

К преимуществам возможно отнести следующие факторы:

  • У вас не появится неприятности,как установить обратный клапан на канализацию – направление потока указано на корпусе, и вы располагаете его так, как будут проходить сточные воды. Это весьма удобно для тех, у кого нет опыта проведения аналогичных работ, поскольку не нужна никакая инструкция по монтажу, все и без того ясно.
  • Весьма несложная конструкция гарантирует высокую надежность и долговечность. В качестве мембраны выступает стальной шарик, а в качестве рычага – пружина. Такую систему фактически нереально сломать и вывести из строя.
  • В корпусе сверху расположена крышка, которая крепится двумя либо четырьмя болтами. Сняв ее, возможно быстро очистить систему от загрязнений и налета.
Система очень легко чистится

Подъемные клапаны

У данного решения кроме этого имеется ряд отличительных изюминок:

  • Основной рабочий узел – вертикальный подъемный клапан, который оснащен пружиной определенной жесткости чтобы пропускать поток жидкости лишь в одном направлению

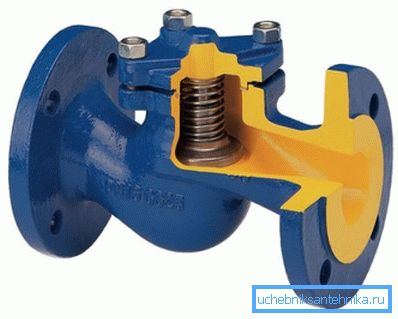

Конструкция подъемного клапана имеет ряд отличий, которые являются как преимуществами, так и недостатками
  • Громадным преимуществом есть возможность прочистки и ремонта узла без разрыва трубопровода и необходимости вставки каких-либо элементов. Система весьма легко обслуживается, но, стоит подметить, что и загрязняются подобные клапаны значительно чаще.
  • Еще один плюс – возможность выбора оптимального метода крепления, существуют модификации, каковые устанавливаются посредством фланцев, резьбовым способом, и с применением сварочного оборудования.

Принципиально важно выбрать хороший вариант, который подходит как раз для вашей системы и для ваших условий эксплуатации. Исходя из этого оптимальнее проконсультироваться с специалистами для принятия наилучшего решения.

Помимо этого, в системе может находиться несколько, а два и более клапана, снова же все зависит от конфигурации трубопроводов.

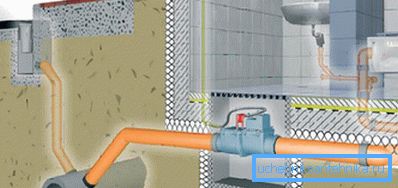

Важно определить оптимальное положение узла в системе и обеспечить легкий доступ к нему для обслуживания и чистки

Вывод

В случае если вам принципиально важно собрать систему , которая будет защищена от протечек в случае канализационных засоров в трубах, то обратный клапан в обязательном порядке должен находиться в системе коммуникаций. Видео в данной статье поведает кое-какие серьёзные изюминки разглядываемой тематики.
