Ливневая канализация самому

Систему ливневого отвода воды устраивают с целью соблюдения благоприятных функционирования домовладений и условий проживания. Она снабжает инженерную защиту территории от затопления водами поверхностного стока, и есть предупредительной мерой от подтопления грунтовыми водами. Система ливневой канализации является сетью дождеприемников, лотков, труб, колодцев, в которых планирует и транспортируется дождевая и талая вода. Монтаж ливневки обходится недешево. Это трудоемкий процесс, но собранная ливневая канализация своими руками окажет помощь значительно сэкономить затраты.

Типы поверхностного отвода воды

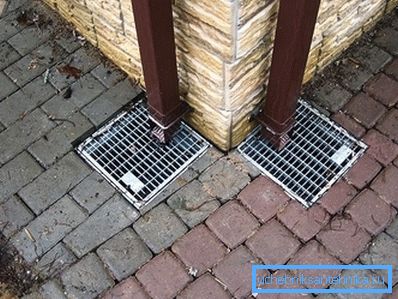

Типы поверхностного водоотвода

На данный момент используются два типа системы ливневой канализации, каковые дополняют друг друга:

  • Линейный отвод воды — используется для сбора талых и дождевых вод со большой площади.
  • Точечный отвод воды — используется для локального сбора поверхностных вод.

Лотки линейного отвода воды собирают и транспортируют воду с громадных поверхностей, точечные – делают функцию локального сбора воды (, если вертикальная планировка объекта не разрешает отвести воду лотками) или ревизионного колодца. Кроме этого точеный отвод воды довольно часто используется для сбора дождевых вод от водосточных труб.

Системы ливневой канализации изготавливаются из пластмассы, бетона, полимербетона и фибробетона. Любой тип лотка вычислен на определенный класс нагрузки. В частном постройке употребляется три класса нагрузок:

  1. А15 пешеходные территории, велодорожки, дворы.
  2. В125 парковки и гаражи для автомобилей .
  3. С250 тротуары, автосервисы.

проектирование и Расчёт

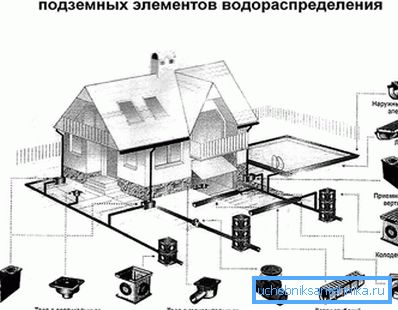

Расчет и проектирование

Перед тем, как сделать ливневку, необходимо произвести все гидравлические расчеты, выстроить профили и планы. Гидравлический расчет системы поверхностного отвода воды выполняется на основании требований СНиП, с учетом геоклиматических и геометрических черт площади водосбора, по итогам которого подбирается нужное сечение водоотводного лотка, количество точек сброса стока, и диаметр водоотводной трубы.

Чтобы произвести гидравлические расчеты, необходимы следующие данные:

  • интенсивность осадков в месте монтажа ливневки;
  • тип поверхности (газон, брусчатка и т.д) и его площадь;
  • уклон местности;
  • площадь кровли дома и хозяйственных сооружений.

Имея эти сведенья, возможно произвести вычисление количества воды, которую необходимо отвести, по упрощенной формуле:

Q=q20*F*Z, - где

  • q20 – интенсивность дождя, л/с на 1 га, длительностью 20 мин, принимается в соответствии с СНиП;
  • F – площадь, с которой планируют поверхностные воды, га;
  • Z – среднее значение коэффициента покрытия.

Для частного строительства достаточно оперировать несколькими значениями Z:

  • газоны, грунтовые покрытия – 0,35;
  • щебеночное покрытие без вяжущего материала – 0,4;
  • цементное покрытие – 0,85;
  • асфальтобетонное покрытие – 0,95;
  • кровля дома – 1.

Количество воды рассчитывается для каждого участка, обслуживаемого одним дождеприемником, раздельно. Пропускная свойство водоотводящих лотков зависит от угла наклона, размера и типа лотка – эти сведенья предоставляются производителем.

На замысле показывают места размещения лотков, точечных дождеприемников, мест сброса и ревизионных колодцев. Необходимым элементом замыслов, если не строится профиль, есть наличие отметок, показывающих уклоны на участках и перемещение воды. При сложной системы отвода воды, необходимо строить профиль с указанием отметок нижних границ лотков, колодцев, отводящих трубопроводов.

Особенности монтажа

Особенности монтажа

В соответствии с замыслом готовят траншеи для установки прокладки и лотков трубопроводов. Для монтажа ливневой канализации вам пригодятся следующие инструменты:

  • уровень;
  • молоток для плитки;
  • шнур;
  • лопата;
  • рулетка;
  • болгарка.

Шнуром отмечают линию-уровень, под которую будет выставляться линия лотков. Ширина траншеи равняется ширине лотка плюс 10 см допуска с каждой стороны лотка, а глубина равна высоте лотка плюс 10 см. Шнур опускают чуть ниже чистового покрытия. Монтаж отвода воды начинают от точки сброса. Лотки устанавливаются в траншею на цементную подушку с необходимым омоноличиванием. При необходимости лоток выравнивается посредством молотка для плитки, легкими постукиваниями по ребрам с контролем уровня. Толщина стенок цементной обоймы зависит от того, какой предполагается класс нагрузки. Для нагрузок классов А15 и В125 толщина цементного основания должна быть 15 см, толщина бетона около стенок 10 см, для класса нагрузки С250 толщина стенок цементной обоймы равна 15 см.

Дождеприемник

При установке пластмассовых лотков бетон может деформировать его стены. Дабы этого не случилось, лотки устанавливаются вместе с решетками. Чтобы решетки не испачкались раствором, их возможно обернуть полиэтиленовой пленкой.

Дабы вода свободно попадала в систему, а колеса автомобиля не разрушали стены лотка, решетка обязана устанавливаться ниже от уровня поверхности на 3–5 мм.

Лотки соединяются в стык при помощи системы «шип-паз». Для увеличения срока работы эксплуатации ливневки, все стыки в лотках герметизируют, а на последнем лотке устанавливается заглушка. При соединения лотков под углом, их нужно распилить и соединить под углом 45°, то же самое необходимо сделать и с решетками. В большинстве случаев, выполнить распил возможно болгаркой, но для полимерпесчаных и цементных лотков применяют алмазный круг. При распиливании необходимо стараться захватить обе стены лотка.

В обязательном порядке при монтаже лотков необходимо предусматривать термошов между поверхностью и решёткой с обеих сторон, который заполняется герметиком.

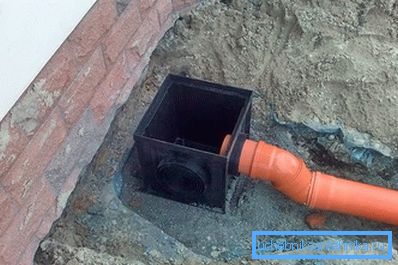

Подключение лотков к системе ливневой канализации производится через пескоуловитель посредством отводов ПВХ, диаметром 110–150 мм. Для этого лучше применять отводы под углом 45?. Пескоуловитель возможно не устанавливать, в случае если нет опасности попадания мусора в ливневку. В этом случае для подключения к системе употребляются лотки с вертикальным отводом вниз либо торцевая заглушка с отверстием для подключения трубопровода.

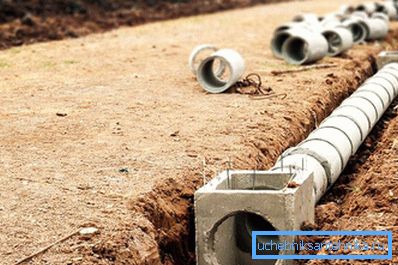

Прокладка труб ливневой канализации

Отводящую трубу от лотка либо пескоуловителя лучше углубить ниже отметки промерзания грунта, тогда теплый воздушное пространство из системы не позволит замерзнуть воде в пескоуловителе, что разрешит системе исправно работать в течении многих лет.

Скорость перемещения ливневых вод должна быть равна от 0,4 до 0,6 м/с при минимальном уклоне по дну. Именно поэтому система отвода воды не заилится. При отсутствии природного уклона поверхности, необходимо применять каскад лотков либо лотки с уклоном, каковые создадут перепад высот и обеспечат нужную скорость потока.

Минимальный диаметр трубопроводов для ливневки – 110 мм, уклон трубопроводов должен быть минимум 0,01 либо 1 см/м, для трубы 150 мм минимальный уклон – 0,008.

Подключение точечных дождеприемников либо пескоуловителей к транспортирующему коллектору необходимо создавать через косые тройники либо ревизионные колодцы.

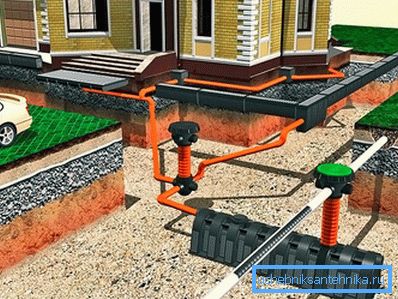

Схема ливневой канализации

В ходе эксплуатации направляться иногда очищать лотки от мусора, снимая наряду с этим решетки, и осуществляя очистку и выемку фильтра из пескоуловителей и точечных дождеприемников.

Возможно, вам будет весьма интересно определить:

  • Как верно выбрать геотекстиль для дренажа?
  • Обслуживание дренажной системы
  • Как укрепить дренажную канаву?

Видео

Подробнее об устройстве ливневой канализации в частном доме своими руками, вы имеете возможность определить, просмотрев материал:
