Как нужен обратный клапан для канализации, и где его

Наилучшим показателем качественной и бесперебойной работы домашней канализации есть ее высокая пропускная свойство. Когда в любой из ее точек образуется засор, загрязненные стоки не смогут полностью уходить в приемный коллектор, в следствии чего уровень воды встанет, и жидкость начнет поступать через сливные отверстия вовнутрь помещения. Дабы этого не случилось, на выходе каждого сантехнического прибора устанавливается обратный клапан для канализации 50 мм, а в точке подключения коллектора к центральному стояку — обратный клапан диаметром 110 мм.

Установка обратного клапана в сливном канализационном коллекторе.

Использование обратного клапана в домашней канализации

Чтобы подробно разобраться с вопросом, для чего нужен обратный клапан, в данной статье будут рассмотрены разные модели аналогичных устройств для применения в бытовых системах канализации.

Помимо этого тут будет представлена подробная инструкция, в которой указаны наиболее подходящие места для установки этого устройства, и обрисованы все особенности монтажа и предстоящего техобслуживания.

Схема установки устройства в системе автономной канализации.

Назначение устройства

Большинство бытовых систем сбора и утилизации сточных канализационных вод работает по безнапорному принципу, другими словами вода в нее перемещается самотеком, за счет естественного уклона труб на всем протяжении канализационной сети. В случае если в каком или месте вода встретит препятствие, ее уровень начинает подниматься, она заполняет всю систему и движется в обратном направлении, пока не отыщет себе другого выхода.

Значительно чаще данный выход находится в квартире первого этажа многоэтажного дома либо, в случае локального засора, в сантехнических устройствах с низким размещением сливных отверстий (ванна, душевая кабина).

Как уже ясно из названия, разные модели обратного клапана употребляются в системах канализации для предотвращения обратного хода нечистот, при наступлении негативных условий.

Обратный движение воды в безнапорной системе, как правило возможно вызван следующими факторами:

  1. Замусоривание канализационной системы в следствии смыва в унитаз большого мусора, остатков пищи, тряпок, памперсов и других жёстких бытовых отходов. Чем ниже этажом расположена квартира в многоэтажном доме, тем в большей степени она подвержена затоплению, по обстоятельству происхождения засора.

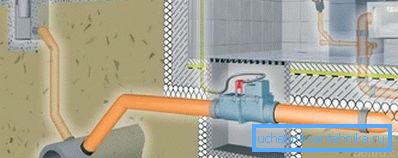

Схема установки устройства в сливном коллекторе загородного дома.
  1. Несоблюдение угла наклона канализационных труб кроме этого со временем может привести к уменьшению внутреннего сечения и образованию засора. Через чур пологий угол наклона не снабжает достаточной скорости воды, которая нужна для удаления жировых отложений и жёстких частиц со стенок канализационных труб. Одновременно с этим через чур крутой угол ведет к сильному повышению скорости воды, при которой она не имеет возможности уносить мусор, а просто омывает его, обходя сверху.
  2. Если ливневая либо паводковая и фекальная канализация объединены в одну систему, при сильных ливнях либо долгосрочных осадках вероятен большой подъем уровня воды, что при отсутствии обратного клапана может привести к ее поступлению в сантехнические устройства домов частного сектора.
  3. В автономных системах утилизации бытовых стоков обстоятельством обратного хода нечистот может стать сезонное изменение уровня грунтовых вод, и затопление септика на протяжении ливней либо паводков.
На фото показан принцип работы обратного клапана тарельчатого типа в вертикальном стояке.

Совет! Еще одним аргументом в пользу установки обратного клапана есть то, что такое устройство мешает попаданию в помещение грызунов, крыс и других вредителей из канализационного коллектора.

Принцип действия

Обратные клапаны как правило изготавливаются из металла либо ПВХ пластика, но в бытовых системах громаднейшее распространение взяли пластиковые модели.

Не обращая внимания на все многообразие аналогичных устройств по своему принципу работы все канализационные обратные клапаны возможно поделить на два типа.

  1. Железный фланцевый шаровый клапан возможно изготовлен из чугуна, стали либо латуни. Закрывающим устройством в этом случае есть подпружиненный железный шар, который находится во втулке большего диаметра. В обычном режиме вода нормально протекает мимо шара, а при происхождении противотока, нечистоты прижимают шар к седлу клапана, тем самым всецело перекрывая внутреннее сечение трубы.
  2. Тарельчатый клапан в большинстве случаев изготавливается из твёрдого ПВХ пластика и значительно чаще устанавливается в современных канализационных системах из полимерных труб. В базе его работы лежит пластиковая тарелка с резиновым уплотнителем, вольно подвешенная в корпуса на рычажном шарнире. В обычном режиме тарелка прижимается к седлу под собственным весом и не мешает свободному протеканию сточных вод. В случае обратного хода жидкости, тарелка прижимается к седлу под давлением напора, и герметично перекрывает внутреннее сечение трубы. По окончании понижения давления на подпорной стороне, тарелка освобождается, и клапан машинально переходит в обычный режим работы.
Устройство и принцип работы обратного клапана шарового типа.

Совет! Простота монтажа и низкая цена защитных устройств ставит их установку в число обязательных работ при обустройстве канализации для обладателей квартир, расположенных ниже третьего этажа.

Места установки

Канализационные обратные клапаны выпускаются в разном выполнении и отличаются между собой по своему размеру, пропускной способности и диаметру присоединяемых труб. Для полноценной защиты канализационной системы установка обратных клапанов выполняется в месте отвода горизонтального сточного коллектора от каждого отдельного вертикального стояка (на кухне, в ванной, в санузле).

Помимо этого, для предотвращения локальных переливов сточных вод в дома либо квартиры рекомендуется дополнительная установка защитного устройства на выходе каждого сантехнического прибора.

  1. Для установки на выходе разных сантехнических устройств (ванна, раковина, душевая кабина) значительно чаще употребляется маленькой обратный клапан с диаметром подсоединяемых пластиковых труб 50 мм.
  2. В качестве неспециализированного защитного устройства от попадания воды из вертикального стояка употребляется обратный канализационный клапан v115 для ПВХ труб диаметром 110 мм.
  3. Установка защитного устройства нужна кроме этого в том случае, если в системе присутствует участок с обратным углом наклона канализационных труб. В этом случае его устанавливают в самой нижней точке для того чтобы участка.
При выборе места монтажа необходимо обеспечить свободный доступ к устройству для планового обслуживания и ремонта.

Совет! Не считая горизонтальных коллекторов, установка защитного устройства допускается на вертикальный стояк. Наряду с этим на протяжении монтажа принципиально важно проследить, дабы стрелка на его корпусе соответствовала направлению движения сточных вод.

Монтаж и обслуживание

Установка защитных устройств в существующую канализационную систему не воображает особенных сложностей, и все же при исполнении аналогичных работ нужно выполнять несложные правила и советы.

  1. Сечение канализационных труб и интенсивность слива сантехнических устройств должны всецело соответствовать диаметру входного и выходного патрубков, и паспортной пропускной способности защитного устройства.
  2. Перед тем как устанавливать обратный ПВХ клапан для канализации 110 мм, нужно перекрыть воду по всему стояку многоэтажного дома и по возможности попросить соседей не пользоваться сливом воды.

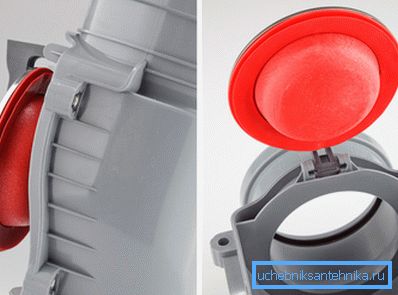

Вид на внутреннюю часть и тарельчатую заслонку (верхняя крышка снята).
  1. По окончании установки устройства необходимо проверить герметичность всех соединений и убедиться в отсутствии вибрации закрывающей тарелки либо шара. Для этого необходимо обеспечить системе краткосрочную большую нагрузку, визуально осмотреть все соединения и проверить устройство на наличие вибрации.
  2. Для очистки закрывающей тарелки и седла клапана от налипшего мусора и жировых отложений, нужно отвернуть четыре болта на корпусе устройства, снять крышку и выполнить очистку вручную при помощи губки либо твёрдой щетки, намоченных в любом моющем средстве.

На верхней крышке многих аналогичных устройств имеется особый рычаг, который помогает для принудительного закрытия просвета сливной трубы, к примеру в случае сильного ливня, либо на протяжении проведения плановых профилактических либо ремонтных работ.

Схема работы в нормальном режиме и в режиме обратного хода загрязненных стоков.

Совет! Наиболее целесообразно делать установку защитных обратных клапанов в один момент с монтажом всей канализационной сети на протяжении строительства дома либо замены внутренней разводки.

Заключение

По окончании прочтения данной статьи делается ясно, что установив обратный клапан для канализации своими руками, возможно гарантированно обезопасисть свое жилье от неприятных последствий в виде плавающих фекальных масс либо проникновения грызунов через систему канализации. Для получения дополнительной информации по данному вопросу, возможно взглянуть видео в данной статье либо почитать похожие материалы на нашем сайте.
