Отводы для вентиляции: основные разновидности и их

При установке вытяжки для кухни с отводом в вентиляцию, кроме самого агрегата, используется воздуховод, который со своей стороны соединяет вытяжку с вентиляционной шахтой. Воздуховод формируется из прямоугольных либо круглых труб и фасонных элементов, каковые разрешают поменять направление автострады.

По аналогичному принципу строятся системы вентиляции промышленного назначения, где, в соответствии с конструкционными и изюминками строительного объекта, прямые трубы перемежаются с фасонными элементами, каковые разрешают поменять направление автострады под требуемым углом.

На фото - отводы с круглым сечением, изготовленные из оцинкованной стали

В данной статье мы поведаем об основных разновидностях фасонных элементов, применяемых для трансформации направления воздуховода.

Конструктивные изюминки

Изделие из листовой стали с квадратным сечением

Отвод (колено) — это соединительный элемент в составе воздуховодов, который разрешает поменять своими руками движение вентиляционной системы. Современные отводы, представленные в продаже, являются изделия, произведённые с применением разных материалов, включая тёмную сталь, нержавеющую либо оцинкованную сталь, пластик (для монтажа бытовых вытяжек) и т.д.

Отдельная разновидность колен в силу конструктивных изюминок, употребляется не как соединительные элементы при построении воздуховодов, а как промышленные внешние боковые выбросы. В таких элементах устанавливаются особые заградительные стены либо перфолисты, каковые мешают проникновению вовнутрь труб мусора и инородных включений.

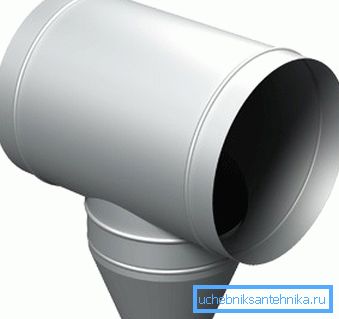

Металлический отвод конденсата из вентиляции ГТО-ОК

Принципиально важно: Площадь вентиляционных отводов — это серьёзный параметр, который необходимо учесть при выборе изделия.

Площадь в этом случае определяется по формуле Sc = L х 2,778/V.

  • Sc — расчетная площадь,
  • L – это расход проходящего по трубе воздуха,
  • V – это скорость, с которой воздушное пространство движется по вентиляции,
  • 2,778 – это коэффициент, в соответствии с которым согласуются разномерности (к примеру, метры и сантиметры).

Классификация в соответствии с типом производственных материалов

Пластиковое колено

Исходя из типа применённого производственного материала, колена, применяемые при построении вентиляционных систем, подразделяются на следующие модификации:

  • Оцинкованные вентиляционные отводы — изготавливаются из тёмной стали, покрытой узким слоем цинка. Ассортимент товаров представлен модификациями, применяемыми при построении промышленных и бытовых систем.

Главным преимуществом этих изделий есть доступная цена в сочетании с устойчивостью к коррозии.

  • Модификации из нержавеющей стали используются редко, поскольку цена их высока, а вес оказывает значительную нагрузку на поверхность стен либо перекрытий. В большинстве случаев, изделия из нержавейки производятся с малым диаметром и используются только при формировании бытовых вентиляционных систем.
  • Колена из тёмной стали популярны при построении промышленных воздуховодов. Актуальность этих изделий разъясняется низкой ценой. Использование таких модификаций не рекомендуется при построении систем рассчитанных на отведение воздуха с излишней влажностью.
  • Пластиковые модификации изготавливаются из полимерных материалов, устойчивых к механическим нагрузкам и деформациям. Изделия употребляются лишь при изготовлении бытовой вентиляции.

Остальные критерии выбора

Вентиляционный отвод 90 градусов с фланцевым типом соединения

По окончании того как мы определились с тем, из каких производственных материалов изготавливаются вентиляционные колена, рассмотрим оставшиеся параметры, в соответствии с которыми определяется инструкция выбора подходящей модификации.

  • В соответствие с конфигурацией поперечного сечения различаются круглые и прямоугольные изделия. Конкретно на производительности системы форма сечения никоим образом не отражается. Выбор конфигурации сечения, значительно чаще, мотивирован формой вытяжного отверстия на применяемом вентиляционном оборудовании.

Принципиально важно: Отличие в конфигурации сечений возможно компенсировать применением особых переходников. Но необходимо не забывать о том, что применение переходников снижает аэродинамичность воздуховода и очень плохо отражается на производительности системы в целом.

  • Железные изделия смогут быть изготовлены из стали с толщиной страницы от 0,55 до 8 мм.

При сборке бытовых систем используются колена из самой узкой листовой стали, вес которой не окажет механического действия на стену либо покрытие, на которых крепится вентиляционный воздуховод. При сборке промышленных систем используются изделия, изготовленные из толстой листовой стали.

Это разъясняется тем, что при громадном диаметре воздуховода лишь за счет увеличенной толщины стенок возможно сохранить конфигурацию поперечного сечения.

  • В соответствии с типом соединения различаются колена фланцевого типа (используются при сборке промышленных систем) либо модификации ниппельного типа, где с целью достижения требуемой герметичности используется уплотнительная резинка.

Модификации с ниппельным соединением характеризируются простотой и сжатыми сроками проведения монтажа. Но такие колена употребляются только в системах бытового типа, где производительность подачи воздуха низка.

  • В соответствии с углом поворота различаются модификации, рассчитанные на 45 и 90 градусов. Но, по желанию клиента смогут быть изготовлены отводы, угол которых подобран в соответствии с теми либо иными изюминками строительного объекта, где проводится монтаж.

Принципиально важно: Радиус поворота – это черта, характерная колену с круглым сечением. В стандартных изделиях радиус поворота равен диаметру сечения. При необходимости данный параметр возможно поменян в соответствии с потребностями клиента.

Возможно ли обойтись без сборки воздуховода

Схема работы рециркуляционных вытяжек

В случае если конфигурация помещения не предполагает возможности проведения воздуховода наружу либо в вентиляционную шахту, смогут быть применены вытяжки без отвода в вентиляцию.

В базе таких устройств применены абсорбционные фильтры, каковые впитывают и аккумулируют в себе неприятные запахи. Вытяжки для кухни без отвода в вентиляцию, разрешат отказаться от монтажа воздуховода. Но фильтры, по мере наполнения, нужно поменять, в противном случае их работоспособность понижается.

Вывод

Сейчас мы знаем, какова инструкция выбора отводов для сборки воздуховода и можем подобрать те компоненты, с которыми вентиляция будет различаться завидной производительностью (см.кроме этого статью «Калориферы для вентиляции: виды, монтаж, расчет»).
