Другие инструменты и трубные метчики для ручной нарезки

Что это за инструмент — трубный метчик? Чем плашка отличается от клуппа, а вороток — от трещотки? Как верно нарезать внутреннюю либо наружную резьбу своими руками? В каких случаях предпочтительны резьбовые соединения водопровода, а в то время, когда — сварные? В статье мы попытаемся ответить на эти вопросы.

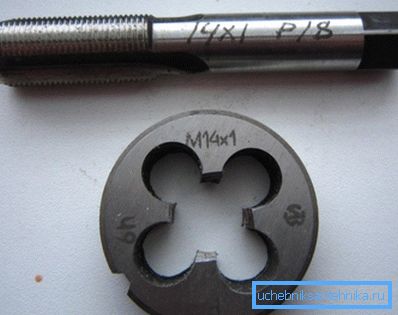

Основные инструменты для ручной нарезки резьб.

Определения

Сначала определимся с терминологией:

  • Метчик — это приспособление для прогонки и нарезки (очистки от задиров, ржавчины и т.д.) внутренних резьб. В нашем случае — трубных.

Полезно: трубная резьба отличается от метрической тем, что ее размер характеризует не фактический диаметр гребней либо впадин, а условный проход (ДУ) присоединяемой трубы либо фитинга.

  • Плашка — инструмент для нарезки наружных резьб, сделаный в форме твердосплавной гайки с проемами для отвода стружки.
  • Клупп отличается от плашки тем, что имеет несколько отдельных секторов. Для чего это необходимо? Дело в том, что быстрорежущие стали и твёрдые сплавы, применяемые при изготовлении нарезного инструмента, стоят более чем недешево. В это же время твёрдость и прочность требуются только гребням, конкретно нарезающим резьбу; другая часть плашки только объединяет пара гребней между собой. При клуппа эта функция передается держателю.
  • Вороток — рамка для метчика либо плашки, снабженная парой ручек, употребляющихся в качестве рычагов. Разрешает нарезать резьбу без каких-либо дополнительных приспособлений.
Самодельный вороток для плашки.
  • Держатель (оправка) — это, упрощенно говоря, круглый либо шестигранный вороток без ручек. Для чего он нужен? В практике сантехника нередки случаи, в то время, когда резьбу приходится нарезать не в тисках либо струбцине, а конкретно на подводке либо стояке прикасаясь к стенке. Ручки помешают провернуть инструмент, а оправку возможно вращать простым газовым ключом.
  • Трещотка — вороток с одной ручкой, муфтой и двойным корпусом обратного хода. Он также разрешает нарезать резьбу прикасаясь к стенке. В отличие от оправки, на которой газовый ключ оставляет задиры, трещотка в ходе исполнения работ не приобретает механических повреждений, да и пользоваться ей куда эргономичнее.

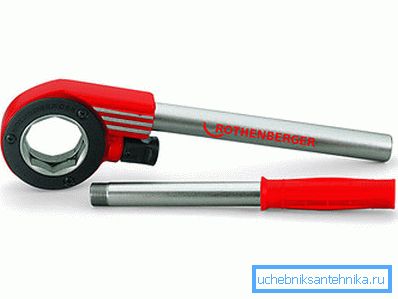

Трещотка позволяет заменить круговое движение возвратно - поступательным.

Любопытно: в продаже возможно встретить электрические клуппы для труб, разрешающие обойтись без физических упрочнений. Труба зажимается собственной струбциной инструмента; режущий инструмент приводится в перемещение маломощным электромотором через редуктор. Инструмент достаточно эргономичен в применении, но его цена — от 20 до 80 тысяч рублей — делает приобретение целесообразной лишь для специалистов.

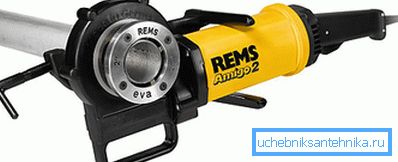

Электрический клупп со струбциной.

Детальное описание

Метчик

Снаружи инструмент напоминает обычный болт, заканчивающийся не шляпкой, а маленьким хвостовиком квадратного сечения. К началу резьбы размер гребней значительно уменьшается, что снабжает максимально плавный заход с минимальными упрочнениями. Метчик снабжен продольными канавками, отводящими стружку.

В большинстве случаев, при нарезке резьбы употребляется набор из двух, а то и трех инструментов. Скажем, при нарезке полудюймовой резьбы будущую муфту (просверленную цилиндрическую заготовку) вначале проходит черновой трубный метчик 1:2, после этого чистовой. При нарезке в один проход возрастает износ инструмента, да и уровень качества резьбы оказывается куда нехорошим.

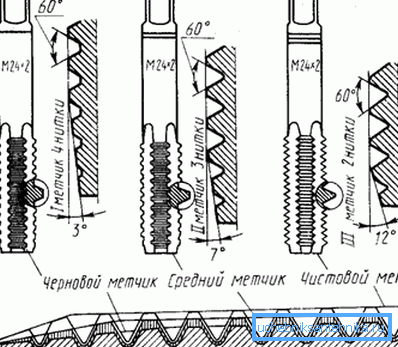

Черновой, средний и чистовой метчики.

Плашка

Кроме того, что данный инструмент рекомендован для нарезки наружной резьбы, плашку отличает от метчика еще одна особенность: резьба нарезается в один проход.

Как выглядит плашка? В случае если трубный метчик 1 1:2 напоминает полуторадюймовый болт, то соответствующая плашка предсказуемо похожа на полуторадюймовую твердосплавную гайку. От простой гайки ее отличает резьба с тем же плавным (коническим) заходом и пара сквозных каналов для стружки.

Полезно: заборная (коническая) часть плашки имеет протяженность в 2-3 витка; неспециализированная толщина соответствует 8 — 10 виткам.

На наружной цилиндрической поверхности плашки находится пара конических углублений, в каковые упираются фиксирующие ее в держателе винты.

Углубления по окружности нужны для фиксации плашки в держателе.

Клупп

Его принципиальное отличие от плашки нами уже обрисовано: резцы скреплены только оправкой и смогут изменяться при повреждении независимо друг от друга.

Потенциальному клиенту полезно знать только одну тонкость: в случае если наружный диаметр плашки жестко регламентирован ГОСТ 9740-71,по которому они производятся, то резцы клуппа смогут иметь разную форму и крепиться различными методами.

При покупке замены лучше обратить внимание на продукцию того же производителя, который изготовил оправку. В противном случае вероятна обстановка, в то время, когда резцы просто-напросто не поднимутся на свое место.

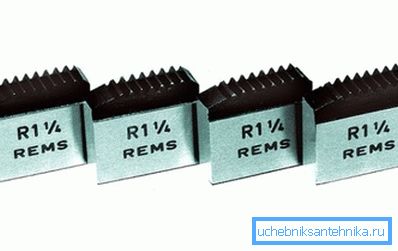

Резцы для клуппа могут иметь разные размеры и способы фиксации.

Трубные резьбы

В неспециализированном-то, для слесаря информация о трубных резьбах не имеет громадной практической ценности.

Но в образовательных целях приведем кое-какие интересные факты.

  • Различают цилиндрическую и коническую трубные резьбы. Все сантехническое оборудование предназначено для применения цилиндрических резьб, а конические пользуются спросом в основном в трубопроводах громадного давления.
  • При диаметре более чем 6 дюймов трубы свариваются либо соединяются фланцами.
  • Не обращая внимания на громадный разброс условных диаметров, регламентирующим нарезку трубных цилиндрических резьб ГОСТ 6357-81 предусмотрено всего четыре шага резьбы.
Ход резьбы, мм Количество ниток на дюйм
0,907 28
1,337 19
1,814 14
2,309 11

Справка: британский дюйм равен 2,54 см. Соответственно, трубный метчик 2 1:2 рекомендован для нарезки резьбы, совместимой с трубами с условным проходом 2,5х2,54=6,35 см (63 мм).

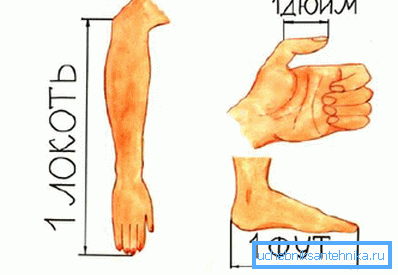

Британские меры длины (как, впрочем, и старорусские) привязаны к пропорциям человеческого тела.
  • Привязка условных диаметров трубных резьб к метрической системе измерений также регламентируется вышеупомянутым стандартом. Вот список некоторых типоразмеров:
Условный диаметр, дюймы Ход между нитками, мм Средний диаметр внутренней резьбы, мм Средний диаметр наружной резьбы, мм
1/2 1,814 19,793 18,631
3/4 1,814 25,279 24,117
1 2,309 31,770 30,291
1 1/4 2,309 40,431 38,952
1 1/2 2,309 46,324 44,845
2 2,309 58,135 56,656
2 1/2 2,309 73,705 72,226

Резьба либо сварка

подводки и Стояки систем отопления и водоснабжения имеют условный диаметр, очевидно куда меньший, чем 6 дюймов. Соответственно, для монтажа соединений смогут использоваться как сварка, так и резьбы.

Разумеется, что на стороне сварки меньшие затраты времени: умелый сварщик тратит на стыковый шов не более 10 мин.; нарезка резьб, герметизация и сборка соединения потребуют как минимум в три раза большего времени при заметно громадных затратах сил.

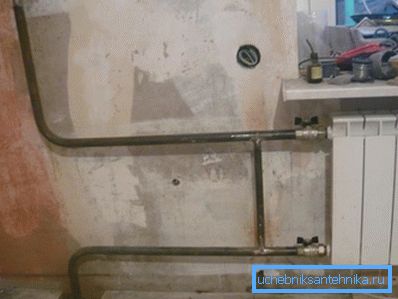

Замена стояка отопления выполнена на сварных соединениях.

В то время, когда резьбовые соединения оправдывают себя:

  • При проблемах с транспортировкой инструмента. Плашку с держателем и несколько газовых ключей привезти на дачу публичным транспортом очевидно легче, чем электросварочный аппарат, а тем более — комплект и пару баллонов шлангов с горелкой.
  • При необходимости сделать соединение разборным. Обычный случай -сгон по окончании вентиля на металлической подводке водоснабжения. Непременно вентиль будет нуждаться в замене, а трубы — в прочистке от минеральных отложений; возможность выполнить эту работу без сварки — несомненное преимущество.
  • Наконец, резьбы безальтернативны в том случае, если при монтаже коммуникаций употребляются оцинкованные трубы. Дело в том, что сварной шов нарушает узкий цинковый слой, что делает использование оцинковки тщетным: коррозия разрушает область шва с такой же скоростью, как при применении ВГП труб из тёмной стали. А вот с резьбами обстановка в корне изменяется: цинковый слой остается целым, в следствии чего ресурс трубопровода возрастает в разы. Автору доводилось вскрывать собранные на резьбах оцинкованные стояки отопления по окончании полувека эксплуатации; в случае если сверху многослойная покраска мешала оценить состояние труб, то внутреннее обследование показывало, что они ничем не отличаются от новых.

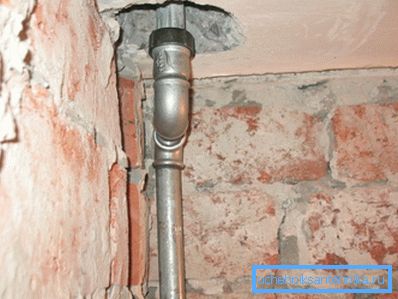

Стояк водоснабжения из оцинкованной трубы собран на резьбах.

Как нарезать резьбу

Внутренняя

Предположим, в нашем распоряжении имеется просверленная металлическая заготовка под металлическую муфту ДУ 32 мм (1 1/4 дюйма). Нам нужно перевоплотить ее в готовую муфту.

Как выполнить эту работу?

  1. Зажимаем заготовку в особую струбцину с ромбовидным просветом между губками.

Обратите внимание: применять тиски в этом случае нежелательно. Сжатая с двух сторон заготовка деформируется, купит овальность.

  1. Вставляем черновой трубный метчик 1 1:4 дюйма в вороток.
  2. Смазываем внутреннюю поверхность заготовки. Смазка уменьшит сопротивление при нарезке и уменьшит возможность появления задиров. Какую смазку применять — все равно: для наших целей в равной степени подойдут масло для швейных машинок, автол, солидол а также соляра.
  3. Позиционируем метчик строго по оси будущей муфты, прижимаем его к ней с все возможным упрочнением и проворачиваем, не нарушая позиционирования и не ослабляя нажима. Нарезка без прижима метчика к подробности вероятна только через 2-3 полных оборота; в случае если ослабить упрочнение раньше, первая нитка будет сорвана.
  4. Пройдя муфту черновым метчиком, снимаем вороток и вынимаем его иначе. Повторяем операцию со чистовым метчиками и средним.

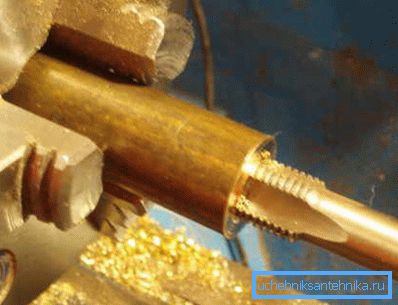

Наличие токарного станка сильно упростит задачу.

Что делать в том случае, если в вашем распоряжении имеется только простые тиски:

  1. В них зажимается хвостовик метчика.
  2. Заготовка зажимается газовым (трубным) ключом и насаживается на его заход.
  3. Предстоящие операции аналогичны обрисованным выше.

Полезно: в случае если метчик употребляется только для прогонки резьб бывших в потреблении фитингов, достаточно иметь в своей коллекции лишь чистовой инструмент.

Наружная

Тут инструкция по нарезке резьбы включает в себя подготовку захода для плашки. Чтобы нарезка не потребовала чрезмерно громадного упрочнения прижима, с наружной стороны трубы должна быть снята фаска под углом около 30 градусов к ее оси.

Рассмотрим, как возможно подготовить заход, так сообщить, в полевых условиях:

  • Обточив край трубы болгаркой с кругом по металлу.

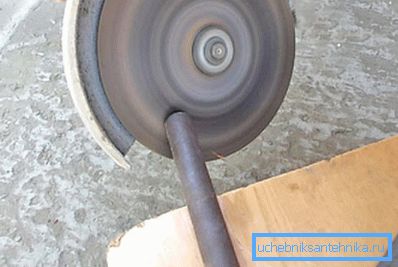

На фото фаска снимается с помощью болгарки.
  • Сделав ту же работу ручным напильником.
  • Наконец, в отсутствие инструмента край трубы при маленьком навыке возможно газовым ключом. Основная тонкость данной операции — не перестараться и не придать трубе овальность.

Что делать дальше:

  1. Наружная поверхность края трубы опять-таки смазывается.
  2. Плашка прижимается к торцу строго перпендикулярно продольной оси трубы. Упрочнение прижима сохраняется, пока не сделано 2-3 полных оборота.
  3. Дальше — несложная механическая работа: плашка гонится по трубе до получения резьбы нужной длины. Быстро возросшее сопротивление свидетельствует задир стружки; в этом случае плашка сгоняется на один оборот назад, стружка убирается, а поверхность повторно смазывается.

При нарезке наружной резьбы конкретно на стояке либо подводке имеется одна тонкость. Труба, на которой режется резьба, в обязательном порядке удерживается газовым ключом так, дабы упрочнение на нем компенсировало появляющийся при нарезке вращающий момент.

Дело в том, что оторвать подводку от стояка либо стояк от соседской батареи намного легче, чем может показаться: рычаг разрешает развить очень большое упрочнение. Помимо этого, состояние самих труб в ветхом жилищном фонде довольно часто не радует.

Ключ удерживает трубу, не давая ей провернуться и оторваться от соседского радиатора.

Заключение

Будем считать наше знакомство с инструментами для ручной нарезки резьб и разработкой процесса состоявшимся. Как в большинстве случаев, видео в данной статье предложит вниманию читателя дополнительную данные. Удач!
